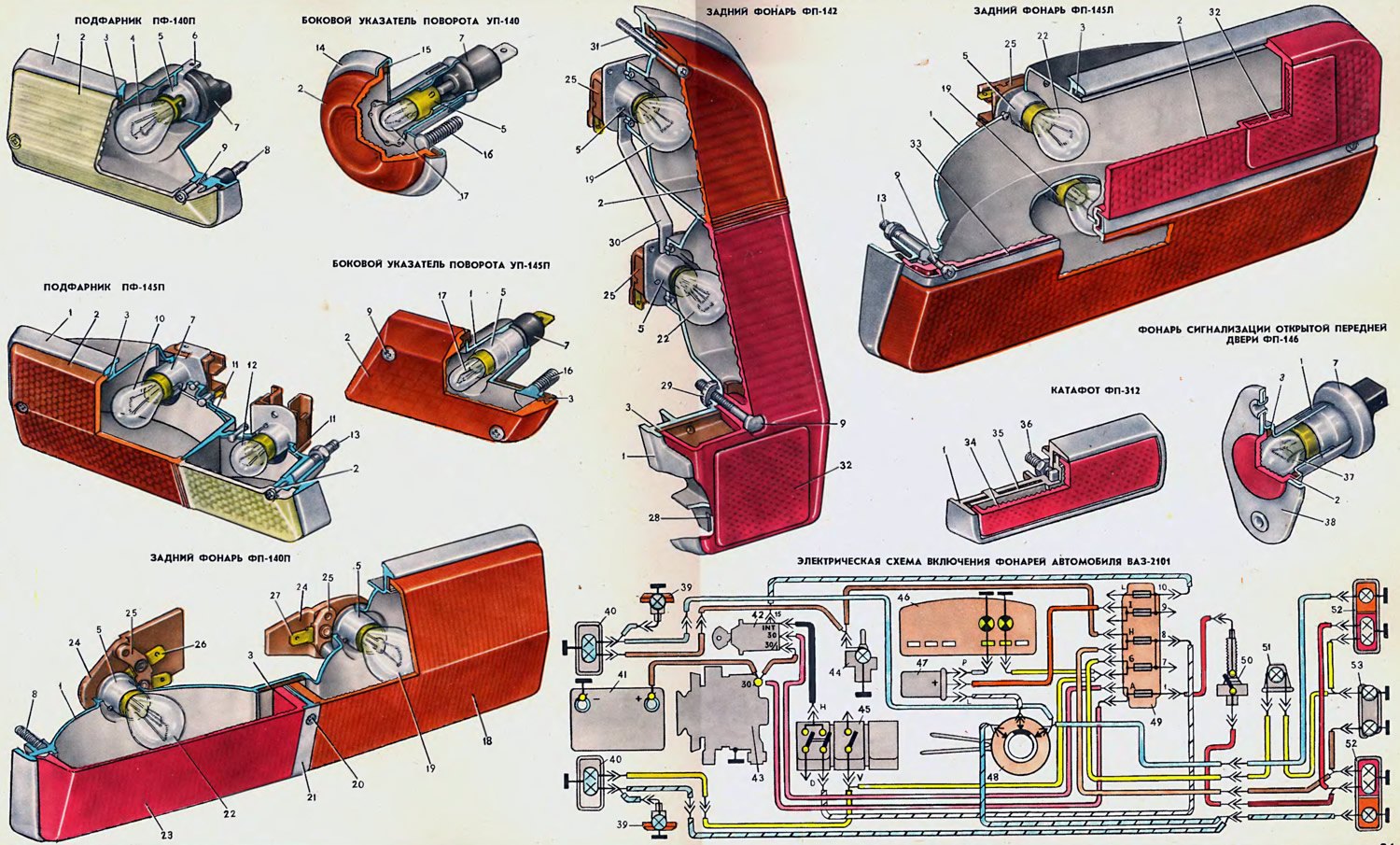

1. Корпус. 2. Рассеиватель. 3. Прокладка. 4. Лампа А12-21+5. 5. Патрон лампы. 6. Штекер массы. 7. Держатель штекеров. 8. Шпилька крепления. 9. Винт крепления рассеивателя. 10. Лампа А12-21-3 указателя поворота. 11. Отражатель. 12. Лампа А12-5 габаритного света. 13. Болт крепления подфарника. 14. Ободок. 15. Прокладка. 16. Винт крепления указателя. 17. Лампа А12-4. 18. Рассеиватель указателя поворота. 19. Лампа А12-21-3 указателя поворота. 20. Винт крепления перегородки. 21. Перегородка. 22. Лампа А12-21+5 габаритного света и сигнала торможения. 23. Рассеиватель габаритного света и сигнала торможения. 24. Изолирующая пластина. 25. Держатель контактов и штекеров. 26. Штекер подвода напряжения к нити сигнала торможения. 27. Штекер подвода напряжения к лампе указания поворота. 28. Паз для крепления фонаря. 29. Гайка. 30. Перемычка. 31. Винт крепления рассеивателя и фонаря. 32. Катафот. 33. Планка. 34. Отражательный элемент. 35. Основание. 36. Болт крепления катафота. 37. Лампа А12-5. 38. Рамка. 39. Боковые указатели поворота. 40. Подфарники. 41. Аккумуляторная батарея. 42. Выключатель зажигания. 43. Генератор. 44. Подкапотная лампа. 45. Блок переключателей. 46. Комбинация приборов. 47. Реле-прерыватель указателей поворота. 48. Переключатель света фар и указателей поворота. 49. Блок предохранителей. 50. Выключатель сигнала торможения. 51. Лампа освещения багажника. 52. Задние фонари. 53. Фонарь освещения номерного знака.
Подфарники
На автомобилях ВАЗ-2101 и ВАЗ-2102 устанавливаются подфарники типа ПФ-140, а на автомобиле ВАЗ-2103 — типа ПФ-145. Подфарники крепятся к передку автомобиля и для защиты от воды и грязи с внутренней стороны автомобиля заключены в резиновые чехлы.
Подфарник ПФ-140 имеет бесцветный прозрачный пластмассовый рассеиватель 2, прикрепленный к корпусу 1 двумя винтами 9. Между рассеивателем и корпусом установлена резиновая прокладка 3. Корпус отлит из цинкового сплава и имеет отверстия для вентиляции камеры подфарника. Шпильки 8 крепления подфарника залиты в корпусе. В корпусе закреплен патрон 5 с пластмассовым держателем 7 контактов. В патрон устанавливается двухнитевая лампа А12-21+5; нить 21 Вт служит для указания поворота, а нить 5 Вт — для габаритного света.
У подфарника ПФ-145 корпус разделен перегородкой на две камеры. В большей камере устанавливается однонитевая лампа А12-21-3 указания поворота, а в меньшей — А12-5 габаритного света. Рассеиватель 2 — пластмассовый двухцветный. Внутри корпуса приклепаны стальные хромированные отражатели 11. Подфарник крепится на автомобиле двумя болтами 13. В головки этих болтов вворачиваются винты 9 крепления рассеивателя.
Подфарники разделяются на правые и левые (к обозначению типа подфарника добавляется индекс «П» или «Л»). Они различаются установочными размерами, а подфарники ПФ-145 — также местом расположения камер, так как камера указателя поворота всегда должна находиться с внешней стороны автомобиля.
Боковые указатели поворота
На автомобилях ВАЗ-2101 и ВАЗ-2102 устанавливаются боковые указатели поворота типа УП-140, а на ВАЗ-2103 — типа УП-145. Они крепятся к передним крыльям автомобиля двумя винтами 16. В указателях применяется лампа А12-4.
Указатель поворота УП-140 имеет оранжевый пластмассовый рассеиватель, прикрепленный к основанию ободком 14. Основание состоит из стальной пластины и приштампованной к ней цилиндрической оболочки патрона лампы, в которую может вставляться и выниматься патрон 5 с лампой 17 и пластмассовым держателем 7. На цилиндрическую часть основания надевается кольцевая резиновая прокладка.
Указатель поворота УП-145 имеет литой металлический корпус 1, в котором закреплен патрон 5 с держателем 7. Пластмассовый рассеиватель крепится к корпусу двумя винтами 9. Резиновая прокладка 3 облегает корпус и зажимается между рассеивателем и корпусом. В нижней части корпуса имеется два отверстия для вентиляции камеры указателя. Головки винтов 16 залиты в корпусе.
Указатели поворота УП-145 разделяются на правые и левые (к обозначению типа указателя добавляется буква «П» или «Л»). Левые указатели по форме являются зеркальным отражением правых.
Фонарь сигнализации открытия передней двери
На кромках нижней части передних дверей автомобилей ВАЗ-2103 устанавливается фонарь ФП-146. Он крепится двумя винтами и находится в двери в резиновом чехле.
Фонарь имеет стальной корпус 1 с прорезями, которые позволяют вставлять и вынимать патрон с пластмассовым держателем штекеров. Пластмассовый рассеиватель красного цвета зажат между корпусом и стальной хромированной рамкой 38, приклепанной к корпусу. Между рассеивателем и корпусом имеется резиновая прокладка 3. В фонаре устанавливается лампа А12-5.
Задние фонари
Фонари типа ФП-140 устанавливаются на автомобилях ВАЗ-2101, типа ФП-142 — на ВАЗ-2102, а типа ФП-145 — на ВАЗ-2103. Фонари крепятся к наружной панели задка автомобиля ниже крышки багажника (у ВАЗ-2101 и ВАЗ-2103) или к задним крыльям по обе стороны задней двери (у ВАЗ-2102). Под фонари устанавливаются пластмассовые прокладки.
Информация скопирована с сайта www.AutoInstruction.ru
Все фонари двухкамерные. В одной камере устанавливается двухнитевая лампа А12-21+5 для габаритного света (нить 5 Вт) и сигнала торможения (нить 21 Вт), а в другой камере однонитевая лампа А12-21-3 указателя поворота.
Фонарь ФП-140 имеет хромированный корпус 1, отлитый из цинкового сплава, и два прозрачных пластмассовых рассеивателя: оранжевый 18 для указателя поворота и красный 23 для сигнала торможения и габаритного света. По краям корпуса имеются пазы, в которые входят выступы рассеивателей. Причем красный рассеиватель имеет два выступа, и соответствующий им паз в корпусе снабжен перегородкой, а оранжевый рассеиватель имеет один выступ, но меньшей длины, чем два выступа красного рассеивателя. Поэтому красный рассеиватель нельзя поставить на место оранжевого и наоборот. В средней части рассеиватели прижимаются к корпусу металлической хромированной перегородкой 21, которая крепится к корпусу винтом 20. Между рассеивателями и корпусом устанавливается резиновая прокладка 3. С задней стороны к корпусу приклепаны пластмассовые держатели 25 с контактами и штекерами и закрывающие их пластмассовые изолирующие пластины 24.
Фонари ФП-140 разделяются на правые и левые (ФП-140П и ФП-140Л). Они различаются поверхностью корпуса, сопрягающейся с панелью задка автомобиля, и расположением камер. Камера указателя поворота находится с внешней стороны автомобиля. Фонари крепятся на двух шпильках 8, залитых в корпусе.
Фонари ФП-142 автомобиля ВАЗ-2102 отличаются вертикальным расположением камер и встроенным катафотом 32. Корпус 1 фонаря отливается из цинкового сплава и хромируется или изготавливается из пластмассы и металлизируется. К корпусу приклепываются держатели 25 контактов и штекеров, патроны 5 ламп, а если корпус пластмассовый — то также и металлическая перемычка 30, соединяющая патроны ламп.
Рассеиватель 2 фонаря ФП-142 — пластмассовый цельный двухцветный. Квадратный пластмассовый катафот приклеивается в гнездо в нижней части рассеивателя. Рассеиватель крепится к корпусу винтом 9 с пластмассовой гайкой 29 и винтом 31. Этот винт одновременно служит для крепления фонаря и заворачивается в стальную скобу, которая надевается на отогнутую верхнюю кромку гнезда под фонарь в заднем крыле автомобиля. За нижнюю кромку гнезда фонарь зацепляется пазами 28 в ребрах корпуса.
У фонаря ФП-145 автомобиля ВАЗ-2103 в верхней части находится камера габаритного света и сигнала торможения, а также катафот. В нижней части корпуса расположена камера указателя поворота. Корпус отлит из цинкового сплава и хромирован. Так же, как у фонаря ФП-142, к корпусу приклепаны патроны ламп и пластмассовые держатели 25. Рассеиватель 2 пластмассовый цельный двухцветный. Квадратный пластмассовый катафот вклеивается в гнездо в верхней части рассеивателя. Рассеиватель крепится к корпусу пластмассовой металлизированной планкой 33 и двумя винтами 9, которые вворачиваются в головки болтов 13 крепления фонаря. Фонари разделяются на правые и левые (ФП-145П и ФП-145Л). Они различаются местом установки катафотов. У правого фонаря катафот расположен слева, а левого — справа.
Катафот
На автомобилях ВАЗ-2101 катафоты устанавливаются не в задних фонарях, как у ВАЗ-2102 и ВАЗ-2103, а отдельно, под задними фонарями. Тип катафотов — ФП-312. Катафоты в отличие от фонарей не имеют лампы и являются приборами светосигнального типа, отражающими падающий на них свет.
Катафот ФП-312 состоит из пластмассового металлизированного корпуса 1, бесцветного пластмассового основания 35 и пластмассового отражательного элемента 34 красного цвета. Наружная поверхность элемента гладкая, а на внутренней имеется система призм, отражающих свет. Отражательный элемент ультразвуковой сваркой приварен к основанию 35, а в основании залита головка болта 36, которым элемент с основанием крепится к корпусу. Этим же болтом катафот крепится к наружной панели задка автомобиля.
