Привод распределительного вала. Осуществляется от ведущей звездочки 5 (рис. 2-55) коленчатого вала двухрядной роликовой цепью 2. Этой же цепью приводится и звездочка 4 вала привода масляного насоса. Цепной привод имеет полуавтоматический натяжитель 8 с башмаком 7 и успокоителем 3 цепи с резиновыми накладками.

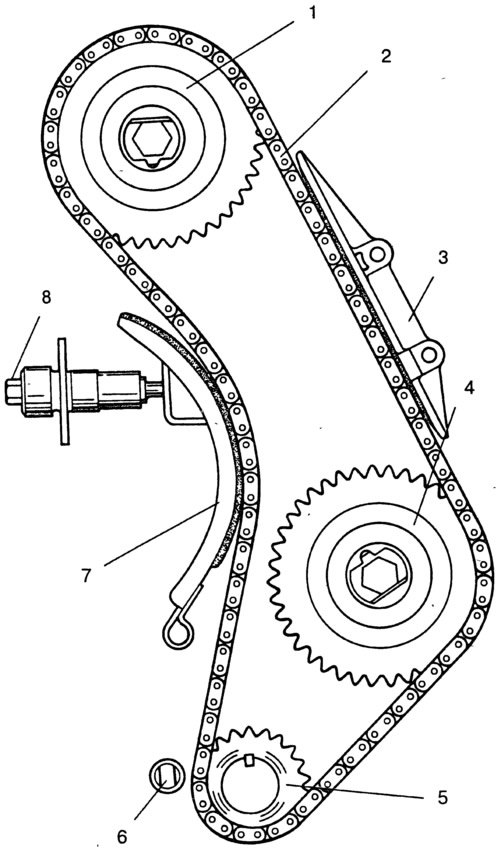

Рис. 2-55. Схема привода распределительного вала и вспомогательных агрегатов: 1 - звездочка распределительного вала; 2 - цепь; 3 - успокоитель цепи; 4 - звездочка валика привода масляного насоса; 6 - ограничительный палец; 7 - башмак натяжителя; 8 - натяжитель цепи.
В нижней части блока цилиндров установлен ограничительный палец 6, предотвращающий спадание цепи в картер при снятии на автомобиле звездочки 1 распределительного вала.
