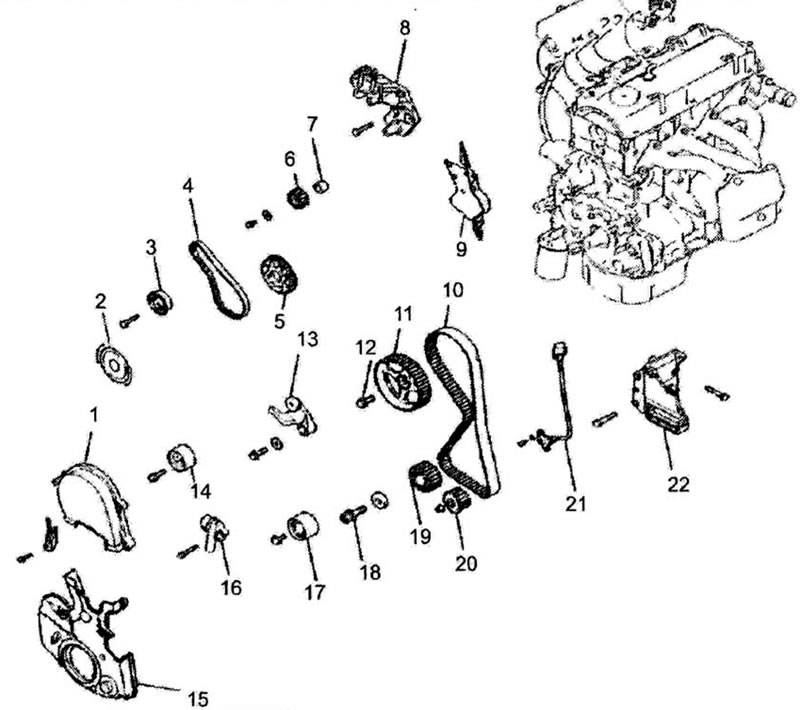

Рис. 4.3.1. Детали привода распределительного вала: 1 - передняя верхняя крышка приводного ремня; 2 - стопорная пластина; 3 - натяжной ролик балансировочного механизма; 4 - ремень балансировочного механизма; 5 - шестерня нижнего вала балансировочного механизма; 6 - шестерня верхнего вала балансировочного механизма; 7 - втулка; 8 - правый кронштейн двигателя; 9 - крышка; 10 - приводной ремень; 11 - шкив распределительного вала; 12 - болт; 13 - кронштейн натяжного ролика; 14 - натяжной ролик; 15 - передняя нижняя крышка приводного ремня; 16-автоматическое натяжное устройство; 17-ролик; 18-болт; 19-шкив коленчатого вала; 20 - шестерня масляного насоса; 21 - датчик положения коленчатого вала; 22 - кронштейн гидравлического усилителя рулевого механизма
Снимите крышку приводного ремня.
Ослабьте натяг ремня, покрутив гайку натяжного устройства.

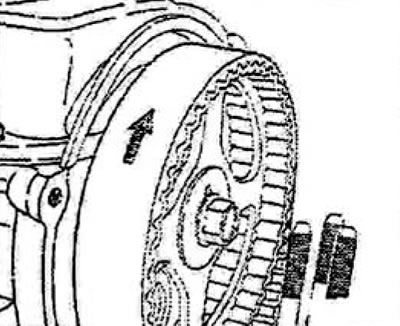

Рис. 4.3.2
Используя специальный инструмент, закрепите левый балансировочный вал.

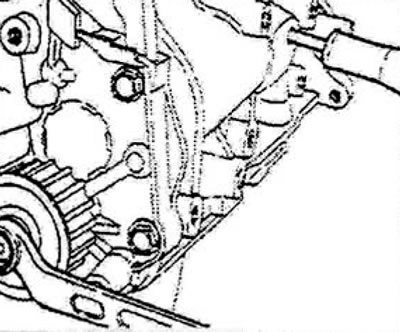

Рис. 4.3.3
Открутите болты крепления маховика. Используя специальный инструмент, снимите маховик.

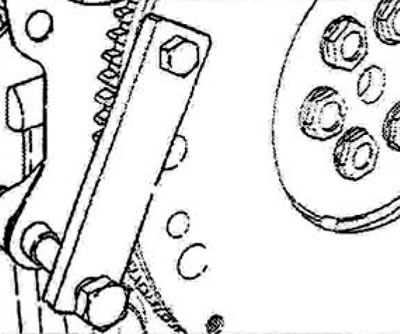

Рис. 4.3.4
Открутите гайку шкива масляного насоса. Снимите шкив масляного насоса.
Открутите болт шкива коленчатого вала и снимите шкив, с помощью специального инструмента.

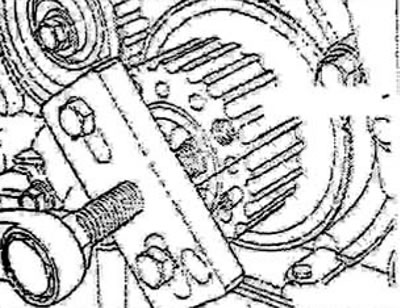

Рис.4.3.5
Снимите ремень балансировочного механизма (запомните направление вращения ремня для того, чтобы избежать ошибки при его установке).

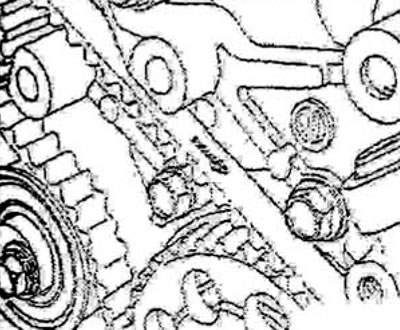

Рис. 4.3.6
Примечание: Если на ремне обнаружены вода или смазочные материалы, проверьте манжету передней крышки, манжету распределительного вала, манжету водяного насоса.
При сильном загрязнении ремня, натяжного ролика или натяжного устройства, замените их новыми.

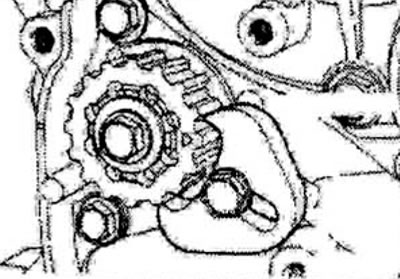

Используя специальные инструменты, зафиксируйте шестерню верхнего балансировочного вала.
Рис. 4.3.7
Снимите шестерню верхнего балансировочного вала.

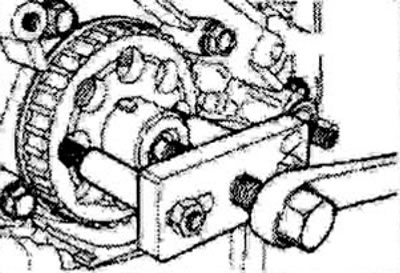

Рис. 4.3.8
Снимите шестерню коленчатого вала балансировочного механизма, с помощью специальных инструментов.
Зафиксируйте шкив распределительного вала при помощи специального инструмента.
Открутите болты шкива распределительного вала.

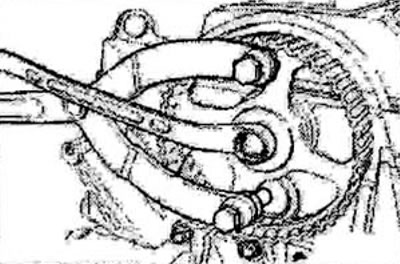

Рис. 4.3.9
Рис. 4.3.10
