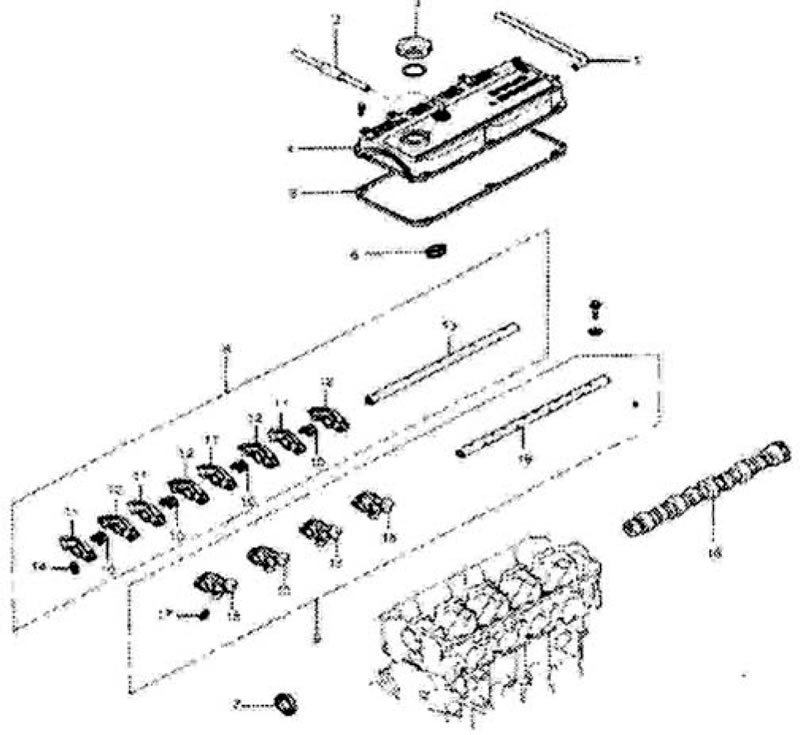

Рис. 4.3.39. Детали газораспределительного механизма: 1 - трубка отсоса картерных газов; 2 - шланг вентиляции картера; 3 - крышка маслозаливной горловины; 4 - крышка головки блока цилиндров; 5 - прокладка крышки головки блока цилиндров; 6, 7 - манжета; 8 - ось коромысел впускных клапанов в сборе; 9 - ось коромысел выпускных клапанов в сборе; 10 - пружина; 11 - коромысло А; 12 - коромысло В; 13 - ось коромысел впускных клапанов; 14, 17 - гидравлический компенсатор; 15 - коромысло С; 16 - ось коромысел выпускных клапанов; 18 - распределительный вал.
Перед демонтажем коромысел и осей коромысел, установите специальные инструменты, как показано на рисунке.
Примечание. Будьте осторожны, не повредите гидравлические компенсаторы при их демонтаже и установке.

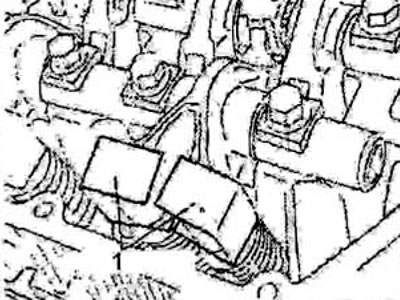

Рис. 4.3.40 1 - специальное приспособление.
