Система впрыска топлива в сочетании с каталитическим нейтрализатором в системе выпуска позволяет снизить токсичность отработавших газов при улучшении ездовых качеств автомобиля.
Снятие и установка двигателя
Перед снятием двигателя необходимо убрать давление в системе подачи топлива. Для этого отсоедините колодку жгута проводов электробензонасоса от жгута проводов системы впрыска, запустите двигатель, дайте ему поработать до остановки, а затем включите стартер на 3 с для выравнивания давления в трубопроводах.
Отсоедините провод от вывода «минус» аккумуляторной батареи.
Снимите воздушный фильтр, отвернув гайки крепления к агрегату центрального впрыска и к шпильке на крышке головки цилиндров и отсоединив от фильтра шланги. Отсоедините провода от форсунки и закройте горловину агрегата центрального впрыска технологической заглушкой.
Отсоедините шланги подвода и слива топлива от трубок на двигателе. Закройте отверстия трубок и шлангов, чтобы в них не попала грязь и не подтекало топливо.
Отсоедините трос привода дроссельной заслонки от агрегата центрального впрыска и от кронштейна на впускной трубе.
Отсоедините от агрегата центрального впрыска вакуумные шланги, идущие к адсорберу и датчику абсолютного давления, а также шланг системы вентиляции картера двигателя.
Отсоедините провода от всех приборов системы впрыска, установленных на двигателе.
Дальше снятие двигателя выполняется в обычном порядке.
Установка двигателя выполняется в порядке, обратном снятию. После установки отрегулируйте привод акселератора и проверьте работу системы впрыска, как указано в Руководстве по ремонту системы центрального впрыска топлива.
Разборка и сборка двигателя
Снимите кронштейн 3 (рис. 9-1) с модулем 4 зажигания, а затем заглушку 2 с прокладкой и фиксатор 1 с уплотнительным кольцом.
Снимите трубки подвода и слива топлива, отсоединив их от агрегата центрального впрыска и от кронштейна на крышке головки цилиндров.
Снимите агрегат центрального впрыска, отвернув шпильки крепления и удалите с поверхности впускной трубы прокладку.

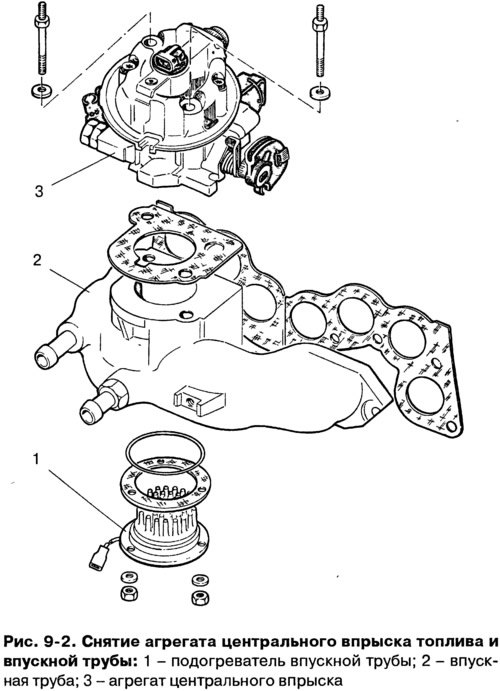

Снимите впускную трубу 2 (рис. 9-2) с подогревателем 1. При необходимости на верстаке отсоедините от впускной трубы подогреватель с прокладкой и уплотнительным кольцом.
Снимите датчик положения коленчатого вала, установленный на крышке привода распределительного вала.
Дальше разборка двигателя выполняется в обычном порядке, как указано в разделе 2.
Сборка двигателя выполняется в порядке, обратном разборке. Под агрегат центрального впрыска устанавливается прокладка одноразового использования, поэтому при сборке всегда заменяйте ее новой.
