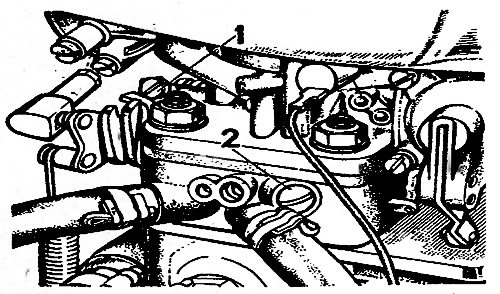

Рис. 2-87. Винты регулировки системы холостого хода карбюраторов 2106-1107010: 1 - винт регулировки открытия дроссельной заслонки; 2 - винт регулировки состава смеси
Рис. 2-88. Винты регулировки системы холостого хода карбюратора 2107-1107010-10 и 2107-1107010-20: 1 - винт количества смеси; 2 - винт состава (качества) смеси
Чтобы владелец автомобиля не нарушал,заводской регулировки, у карбюратора 2107-1107G10-10 и 2107-1107010-20 на винты 1 и 2 (у карбюратора 2106-1107010 только на винт 2) напрессованы ограничительные пластмассовые втулки, позволяющие поворачивать винты только на пол-оборота. Если со втулками не удается отрегулировать содержание CO в отработавших газах, то вывертывая винты, сломайте головки втулок, выверните винты, снимите с них втулки и снова заверните винты в карбюратор
Примечание. На заводе устанавливается втулка синего цвета, а на станциях технического обслуживания — красного.
Регулировка холостого хода проводится на прогретом двигателе (температура охлаждающей жидкости 90-95°С или масла 75-90°С) с отрегулированными зазорами в механизме газораспределения и с правильно установленным углом опережения зажигания.
Для карбюраторов 2106-1107010 регулировку проводите в следующем порядке:
- винтом 1 (рис. 2-87) установите по тахометру стенда частоту вращения коленчатого вала в пределах 720-800 мин-1;
- винтом 2 добейтесь концентрации СО* в отработавших газах в пределах 1,5-2,5% приданном положении дроссельной заслонки;
- винтом 1 восстановите частоту вращения коленчатого вала до 720-800 мин-1;
- при необходимости винтом 2 восстановите концентрацию CO до 1,5-2,5%;
- напрессуйте на винт 1 ограничительную пластмассовую втулку, как показано на рис. 2-89,в.
Для карбюраторов 2107-1107010-10 и 2107-1107010-20 регулировку проводите в следующем порядке:
- винтом 1 (рис. 2-88) установите но тахометру стенда частоту вращения коленчатого вала в пределах 850-900 мин-1;
- винтом 2 добейтесь концентрации СО* в отработавших газах в пределах 0,5-1,2% при данном положении винта 1;
- винтом 1 восстановите частоту вращения коленчатого вала до 850-900 мин-1;
- при необходимости винтом 2 восстановите концентрацию CO до 0,5-1,2%;
- напрессуйте на винты ограничительные пластмассовые втулки, ориентируя шлицы втулок относительно установочных выступов, как указано на рис. 2-89.
(Текст взят с портала проекта: www.Autoinstruction.ru)
* Приведенной к 20°С и 1013 гПа (760 мм. рт. ст.)

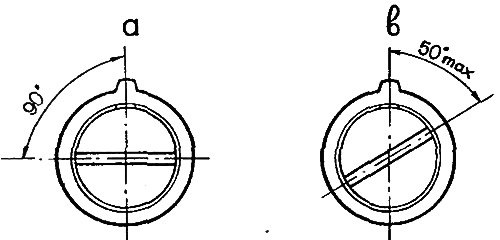

Рис. 2-89. Установка ограничительных втулок на винты регулировки системы холостого хода: а - на винт количества смеси; в - на винт качества смеси
