Не допускайте попадания грязи в насос и топливопроводы.
Модели 1.7 л SOHC
1. Отсоедините отрицательный провод от батареи.
2. Снимите зубчатое колесо привода насоса (см. Главу Двигатель).
3. Выверните гайки штуцерных соединений и снимите топливные трубки (см. Снятие и установка топливных форсунок).

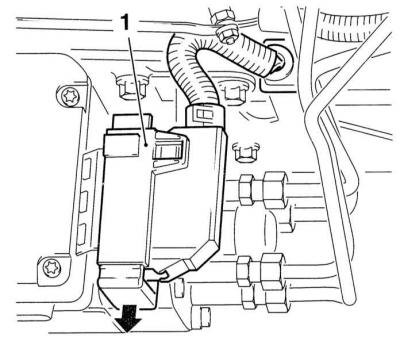

4. Отпустите фиксатор (1) крепления контактного разъема модуля управления ТНВД к двигателю, рассоедините разъем.

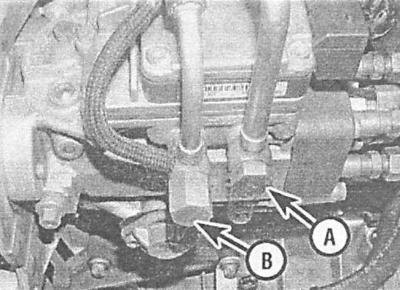

5. Тщательно очистите и промаркируйте подлежащие отсоединению топливопроводы. Снимите уплотнительные кольца штуцерных разъемов, открытые концы трубок сразу после отсоединения закупорьте подходящими заглушками.

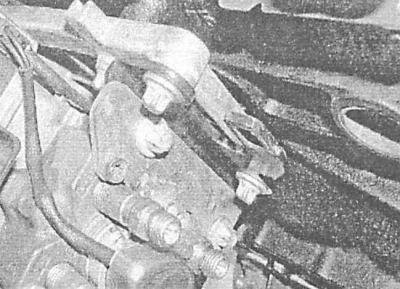

6. Выверните болты крепления заднего кронштейна крепления насоса к кронштейну на блоке цилиндров.
7. Выверните передние крепежные гайки и снимите насос с двигателя.
Не предпринимайте попыток разборки ТНВД! В случае появления признаков нарушения исправности функционирования насоса, обращайтесь за консультациями к специалистам автосервиса.
8. Установите насос на свое штатное место, вверните передние и задние крепежные болты и затяните их с требуемым усилием.
9. Восстановите исходное подсоединение электропроводки, проследите за надежностью фиксации разъема стопорным элементом, - отожмите последний влево по автомобилю.
10. Присоедините к насосу линии подачи и возврата топлива, затяните штуцерные соединения с требуемым усилием.
11. Удостоверьтесь в абсолютности чистоты и сухости элементов штуцерных разъемов и восстановите подсоединение топливопроводов к форсункам впрыска, - проследите, чтобы гайки штуцерных разъемов были затянуты с требуемым усилием.
12. Установите на место зубчатое колесо ТНВД и от руки затяните болт его крепления, - должна оставаться возможность проворачивания колеса руками.

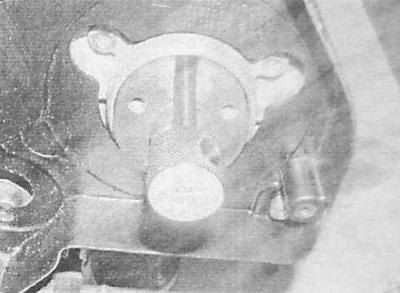

13. Надев рожковый ключ на крепежную гайку разверните посадочный фланец насоса до совмещения его метки с риской на зубчатом колесе и стопорным сверлением в насосе. Проденьте приспособление Vauxhall КМ-6011 сквозь фланец и введите его в сверление, зафиксировав тем самым насосную сборку. При отсутствии под рукой специального приспособления можно воспользоваться отрезком прутка диаметром 9.5 мм и 75 мм длиной.
14. Установите ремень привода ГРМ (см. Главу Двигатель).
15. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Обратите внимание на следующие моменты:
- Проследите, чтобы весь крепеж был затянут с требуемым усилием;

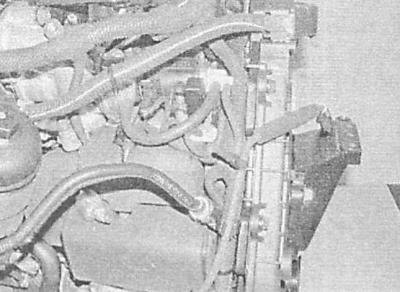

- Удостоверьтесь в правильности прокладки и надежности фиксации электропроводки, в случае необходимости произведите замену контактных разъемов;
- После запуска двигателя проверьте штуцерные разъемы на наличие признаков развития утечек.
Помните, что запуск двигателя потребует несколько больше времени, чем обычно, что связано с необходимостью автоматической прокачки топливного тракта с целью удаления из него воздушных пробок.
Модели 1.7 л DOHC
1. Отсоедините отрицательный провод от батареи.
2. Снимите зубчатое колесо привода насоса (см. Главу Двигатель).
3. Снимите впускной трубопровод (см. Снятие и установка впускного трубопровода).
4. Снимите модуль управления ТНВД (см. Снятие и установка электрических компонентов системы питания).
5. Отсоедините электропроводку и две вакуумные трубки, выверните два крепежных болта и снимите электромагнитный клапан управления давлением наддува (см. Снятие и установка электрических компонентов системы питания).

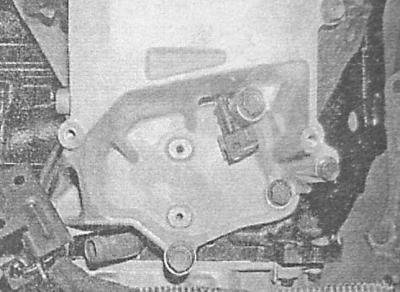

6. Отсоедините электропроводку от датчика атмосферного давления, снимите датчик с опорного кронштейна крепления (см. Снятие и установка электрических компонентов системы питания). Выверните два крепежных болта и снимите кронштейн. Снимите кронштейн крепления модуля управления ТНВД.
7. Отсоедините от насоса линии подачи и возврата топлива.

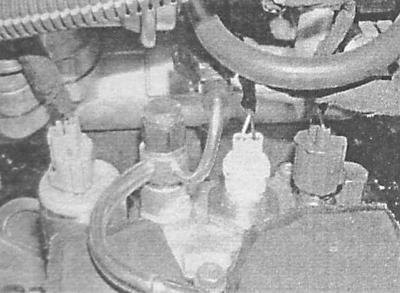

8. Стяните изоляцию ТНВД, рассоедините на насосе контактные разъемы информационных датчиков, высвободите жгуты из промежуточных фиксаторов, - постарайтесь запомнить порядок прокладки проводов.

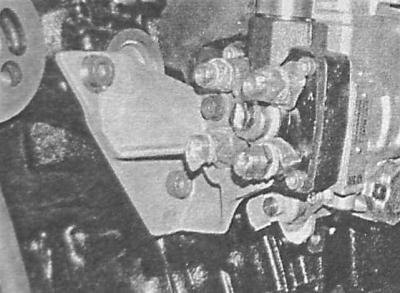

9. Выверните две крепежных гайки и извлеките ТНВД из корпуса газораспределительного механизма. Снимите проложенную между насосом и блоком цилиндров губчатую изоляцию.
Ни в коем случае не предпринимайте попытки разборки ТНВД, в случае необходимости обращайтесь за помощью к специалистам автосервиса.
10. Уложите новое губчатое уплотнение между насосом и блоком цилиндров, добейтесь требуемого зацепления вала насоса с механизмом газораспределения, затем наверните две новые крепежные гайки, - на данном этапе затяните гайки только от руки.

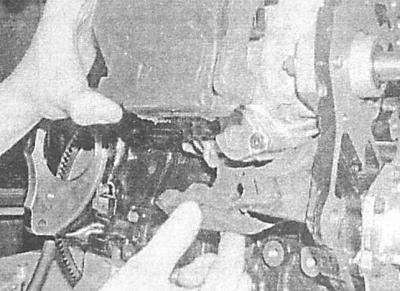

11. Установите опорный кронштейн ТНВД на блок цилиндров, вверните крепежные болты и затяните их с требуемым усилием. Пока только от руки затяните болты крепления кронштейна к насосу. Уложите губчатую изоляцию вокруг насоса. Перед установкой задней части подсоедините электропроводку к блоку памяти насоса (PROM) на боковой стороне сборки.
12. Установите на место зубчатое колесо привода насоса (см. Главу Двигатель).
13. Установите ремень привода ГРМ (см. Главу Двигатель).
14. Выполните процедуры по установке моментов впрыска (см. Проверка и регулировка установок моментов впрыска топлива).
15. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Обратите внимание на следующие моменты:
- Проследите, чтобы весь крепеж был затянут с требуемым усилием.
- Удостоверьтесь в правильности прокладки и надежности фиксации электропроводки, в случае необходимости произведите замену контактных разъемов.
- После запуска двигателя проверьте штуцерные разъемы на наличие признаков развития утечек.
Помните, что запуск двигателя потребует несколько больше времени, чем обычно, что связано с необходимостью автоматической прокачки топливного тракта с целью удаления из него воздушных пробок.
Модели 2.0 литра
Поскольку демонтаж насоса сопряжен с необходимостью снятия верхней цепи и звездочек привода ГРМ, при установке потребуются специальные инструменты Opel, либо самостоятельно изготовленные их аналоги, чтобы верно, без применения которых установка фаз газораспределения не представляется возможной (см. Главу Двигатель). Если возможность применения специальных инструментов отсутствует, обратитесь за помощью к специалистам автосервиса. Если в силу обстоятельств насос приходится снимать без применения специальных инструментов, предварительно пометьте взаимное положение звездочек и фланцев. Не лишним будет приобретение специальной головки МКМ-604-30, которая понадобится для выворачивания передних болтов крепления ТНВД.
При установке потребуются новый болт крепления звездочки распределительного вала и болты крепления успокоителя верхней цепи.
1. Снимите впускной трубопровод (см. Снятие и установка впускного трубопровода).

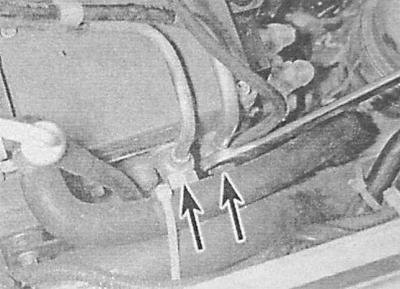

2. Тщательно протрите поверхности вокруг штуцерных соединений, затем выверните болты, снимите уплотнительные шайбы, отсоедините и отведите в сторону линии подачи и возврата топлива.
3. Снимите верхнюю цепь и звездочки привода ГРМ.

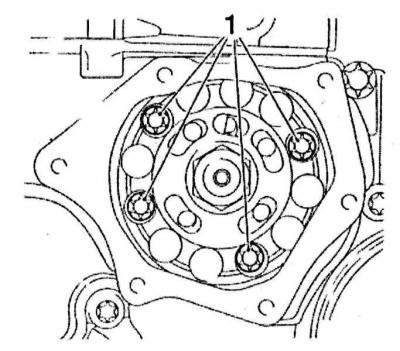

4. Через отверстия в звездочке нижней цепи выверните передние болты (1) крепления ТНВД.

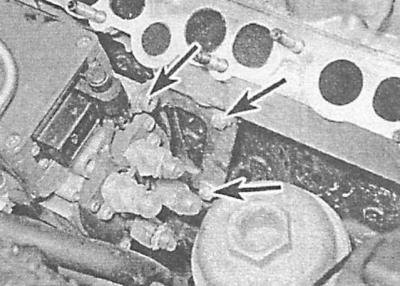

5. Выверните крепежные болты и снимите кронштейн крепления насоса.

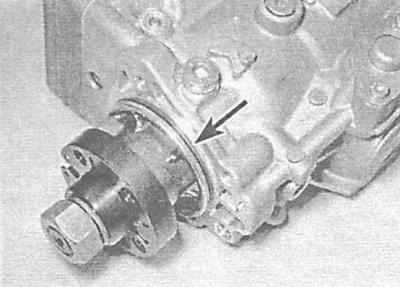

6. Извлеките насос из посадочного гнезда в сборе с уплотнительным кольцом, - при сборке кольцо подлежит замене в обязательном порядке.
Ни в коем случае не предпринимайте попытки разборки ТНВД, в случае необходимости обращайтесь за помощью к специалистам автосервиса.
7. Перед установкой удостоверьтесь в правильности совмещения риски на фланце насоса с фиксирующим отверстием в корпусе. Проверьте правильность положения коленчатого и распределительного валов.
8. Установите насос на место, - проследите за правильностью совмещения звездочки с фланцем насоса. Вверните передние болты крепления насоса и затяните их с требуемым усилием.
9. Установите опорный кронштейн на заднюю часть насоса и затяните болты его крепления с требуемым усилием.
10. Установите верхнюю цепь и звездочки привода ГРМ (см. Главу Двигатель).
11. Установите новые уплотнительные шайбы на обе стороны штуцерных соединений линий подачи и возврата топлива, вверните штуцерные болты и затяните их с требуемым усилием.
12. Установите впускной трубопровод (см. Снятие и установка впускного трубопровода).
13. Присоедините отрицательный провод к батарее и произведите запуск двигателя.
