Не допускайте попадания внутрь системы питания грязи и влаги!
Некоторые регулировочные элементы и разъемы насоса могут быть опломбированы производителем путем закрашивания или установки проволочной защиты, устранение которой приводит к нарушению гарантийных обязательств.
Двигатели 1.7 л SOHC
Момент впрыска топлива вычисляется ECM на основании анализа информации, поступающей от различных датчиков. Проверка может быть произведена только с применением специального диагностического оборудования и ее выполнение должно быть поручено специалистам автосервиса.
Двигатели 1.7 л DOHC
Хотя на этих двигателях момент впрыска устанавливается с помощью ECM, замена ТНВД влечет за собой необходимость установки базовых значений моментов впрыска. Полная проверка может быть произведена только с применением специального диагностического оборудования и ее выполнение должно быть поручено специалистам автосервиса.
1. Если еще не проделали это, снимите впускной воздуховод с воздухоочистителем (см. Снятие и установка компонентов впускного воздушного тракта). Также снимите верхнюю крышку привода ГРМ (см. Главу Двигатель).
2. Выверните крепежные болты и снимите топливные трубки форсунок. Составители настоящего Руководства считают, что необходимо вывернуть крепежный болт (см. Главу Двигатель) и сдвинуть назад сборку маслоохладителя с целью обеспечения адекватного доступа к ТНВД, - приготовьтесь к сбору проливаемого топлива.
3. Приведите коленчатый вал в положение 45° перед ВМТ поршня первого цилиндра (см. Главу Двигатель).

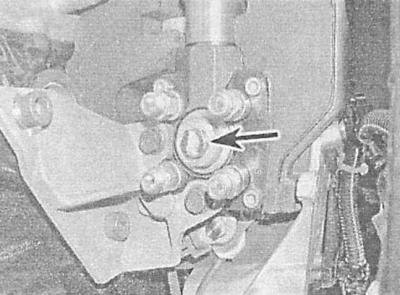

4. Выверните центральный винт прокачки, расположенный между штуцерами соединений четырех топливных трубок в задней части ТНВД.

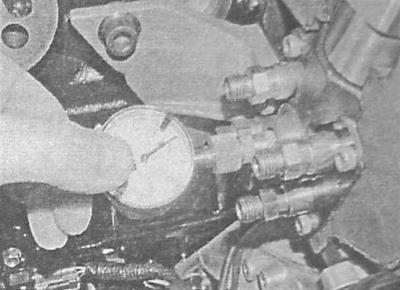

5. Вверните насадку в заднюю часть насоса и установите циферблатный измеритель плунжерного типа, - данные инструменты (Opel КМ-798) должны иметься в распоряжении каждого дизелиста. Обнулите измеритель в положении хода плунжера, и надежно затяните стопорную гайку/ болт насадки.
6. Медленно вращая коленчатый вал в обоих направлениях, по показаниями измерителя определите нижнюю точку хода (НМТ). Добившись требуемого результата, обнулите измеритель.
7. Медленно проворачивая коленчатый вал по часовой стрелке, добейтесь совмещения установочной метки шкива коленчатого вала с ответным указателем (положение ВМТ конца такта сжатия поршня первого цилиндра - см. Главу Двигатель).
8. Проверьте снятое измерителем значение хода плунжера с требованиями Спецификаций. В случае необходимости ослабьте передние гайки и задние болты крепления насоса и, плавно поворачивая корпус насоса, добейтесь требуемого результата. Разворачивание насоса к двигателю приводит к снижению показаний, от двигателя - к увеличению. Добившись удовлетворительного результата, затяните передние гайки и задние болты с требуемым усилием.
9. Поверните коленчатый вал на одну или три четверти оборота в нормальном направлении (по часовой стрелке), установите плунжер насоса в НМТ (см. выше п.7), затем обнулите измеритель.
Статья опубликована первоначально здесь www.AutoInstruction.ru
10. Медленно вращая коленчатый вал по часовой стрелке, добейтесь совмещения установочной метки на его шкиве с указателем (ВМТ поршней 1-го и 4-го цилиндров). Повторите проверку величины хода значения хода плунжера ТНВД.
11. Если требуется корректировка, ослабьте гайки и болты крепления насоса и повторите процедуру (см. выше пп.9—10).
12. Определив точное значение величины хода плунжера насоса (а, значит, и момент впрыска) выверните насадку и снимите измеритель.
13. Установите центральный винт прокачки.
14. Восстановите исходное подсоединение топливопроводов, - проследите, чтобы штуцерные гайки были затянуты с требуемым усилием. Если снимали, установите на место корпус маслоохладителя и затяните болт его крепления.
15. Установите верхнюю крышку привода ГРМ, воздухоочиститель и впускные воздуховоды.
16. «Прокачка» топливной системы производится автоматически, хотя процедура запуска двигателя может отнять несколько больше времени, чем обычно. Проверьте двигатель на наличие признаков развития утечек.
Двигатели 2.0 л
Момент впрыска топлива вычисляется ECM на основании анализа информации, поступающей от различных датчиков. Проверка может быть произведена только с применением специального диагностического оборудования и ее выполнение должно быть поручено специалистам автосервиса.
