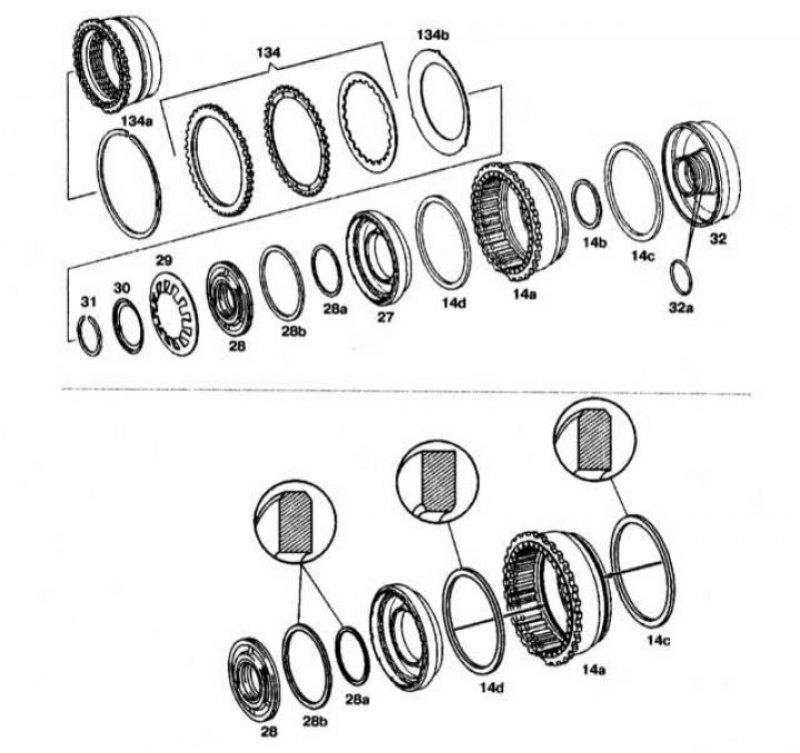

14а - Наружная опора тормоза В2 или поршень В3; 14b-d - Уплотнительные кольца тормоза В3; 27 - Поршень тормоза В2; 28 - Направляющее кольцо поршня; 28а-b - Уплотнительные кольца на направляющем кольце поршня; 29, 134b - Дисковые пружины; 30 - Пружинная пластина; 31, 134а - Стопорные кольца; 32 - Направляющая поршня тормоза В2 и ВЗ; 32а - Уплотнительное кольцо; 134 - Блок дисков
Разборка и сборка многодискового тормоза В2

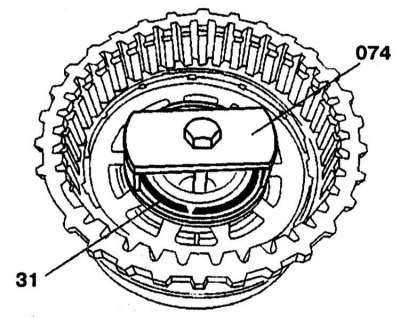

31 - Стопорное кольцо; 074 - Съемник
Разборка и сборка многодискового тормоза В2

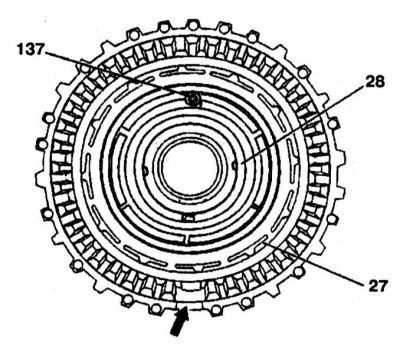

27 - Поршень; 28 - Направляющее кольцо поршня; 137 - Клапан
Разборка и сборка многодискового тормоза В2

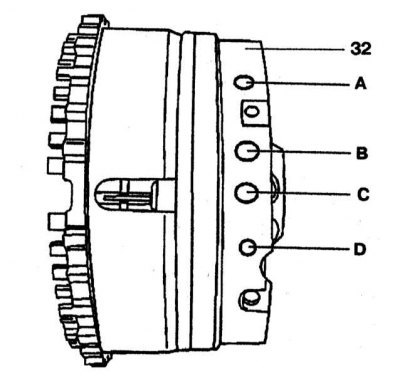

А — Масляный канал поршня В3
В — Масляный канал поршня В2 с обратной стороны
С — Масляный канал сцепления К3
D — Масляный канал поршня В2 со стороны переключения передач

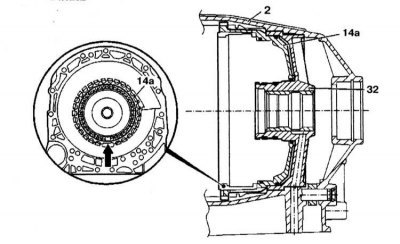

Сборка направляющей поршня и наружной опоры многодискового тормоза В2
2 - Корпус трансмиссии; 14а - Наружная опора тормоза В2, (поршень В3); 32 - Направляющая поршня

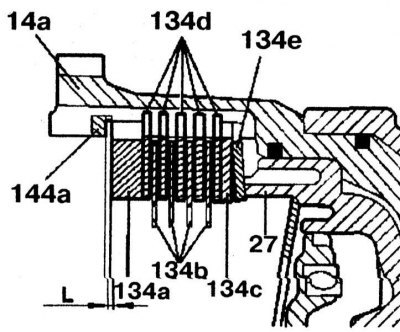

Разрез тормоза В1
14а - Наружная опора тормоза В2; 27 - Поршень В2; 134а - Наружный диск (толщиной 6.5 мм); 134b - Наружный диск (толщиной 1.8 мм); 134с - Наружный диск (толщиной 1.8 мм); 134d - Фрикционные диски; 134е - Дисковая пружина; 144а - Стопорное кольцо; L - Зазор
Разборка
1. Снимите стопорное кольцо 134а.
2. Снимите блок дисков тормоза В2 134 и дисковую пружину 134b с наружной опоры тормоза В2.
3. Установите съемник 074 на дисковую пружину 29 и сжимайте ее до тех пор, пока паз для стопорного кольца не освободится.
4. Снимите стопорное кольцо 31.
5. Снимите пружинную пластину 30 и дисковую пружину 29.
6. Отсоедините направляющее кольцо 28 поршня и поршень тормоза В2 27 от поршня В3 14а, подав сжатый воздух в отверстие D.
7. Спрессуйте направляющее кольцо 28 с поршня В2 27.
8. Снимите направляющую 32 с поршня В3 14а, подав сжатый воздух в отверстие А.
Сборка
1. Установите направляющую 32 и поршень В3 14а в правильное положение. Для этого, вставьте направляющую 32 в корпус трансмиссии 2 и затяните. Запрессуйте наружную опору тормоза В2 14а до упора в направляющую 32. Выточка на шлицах или вырез на наружной опоре тормоза В2 14а должны быть направлены вниз (стрелка).
2. Вставьте поршень тормоза В2 27 в поршень тормоза В3 14а. Закругленные концы уплотнительных колец 14с, 28а и 28b должны быть направлены наружу. Закругленный конец уплотнительного кольца 14d должен быть направлен во внутрь.
3. Вставьте направляющее кольцо 28 поршня. Клапан 137 в направляющем кольце поршня должен быть сверху.
4. Вставьте дисковую пружину 29 и пружинную пластину 30.
5. Установите съемник 074 на дисковую пружину 29 и сжимайте ее до тех пор, пока паз для стопорного кольца не освободится.
6. Вставьте стопорное кольцо 31.
7. Вставьте дисковую пружину 134b и блок дисков 134 на наружную опору тормоза В2.
Оригинал опубликован на веб-сайте [autoinstruction.ru]
8. Установите диски тормоза ВЗ вместе в порядке, представленном на иллюстрации 109 и вставьте их по очереди.
9. Установите пресс 078 на наружный диск 70с.
10. Сожмите блок дисков с помощью пресса до упора, пока отметочное кольцо не будет видно (маленькая стрелка).

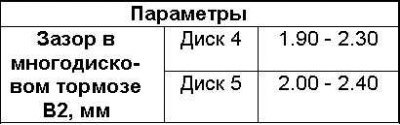

11. Измерьте зазор L в трех точках между стопорным кольцом 144а и наружным диском 134а. Величина зазоров в многодисковом тормозе 82 приведены в таблице.
12. Отрегулируйте зазор стопорным кольцом 144а, если необходимо. Толщина стопорного кольца: 2.9, 3.2, 3.5, 3.8 и 4.1 мм.
13. Установите стопорное кольцо 134a.
