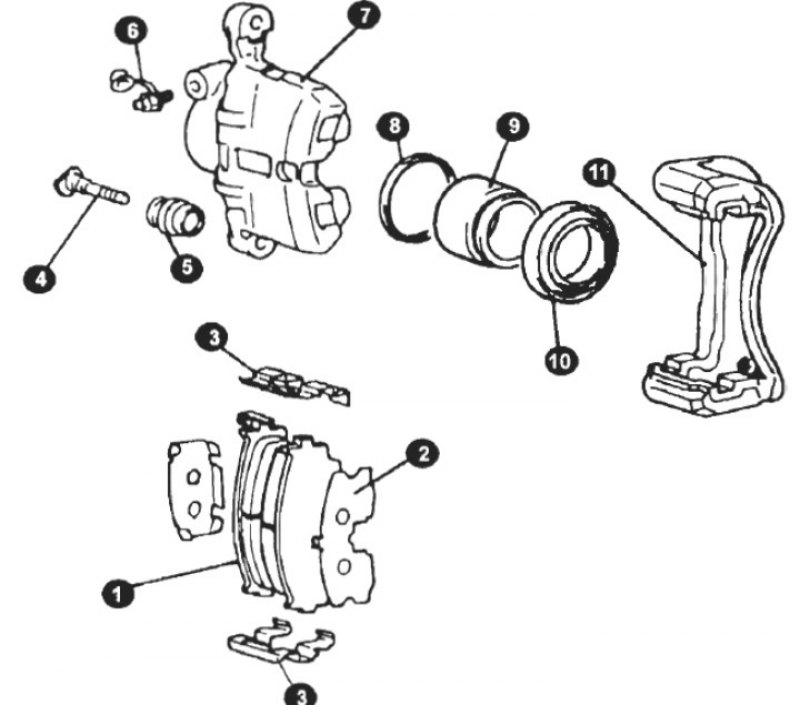

Элементы суппорта переднего дискового тормоза (ранние модели автомобиля): 1 - тормозная колодка; 2 - пластина; 3 - скоба; 4 - палец; 5 - пыльник пальца; 6 - клапан прокачки; 7 - суппорт; 8 - уплотнительное кольцо; 9 - поршень; 10 - пыльник; 11 - скоба.
Элементы суппорта переднего дискового тормоза (поздние модели автомобиля): 1 - прокладка; 2 - индикатор износа; 3 - тормозная колодка; 4 - болт; 5 - пыльник; 6 - скоба; 7 - клапан прокачки; 8 - суппорт; 9 - палец; 10 - прокладка; 11 - уплотнительное кольцо; 12 - поршень; 13 - пыльник.
Разборка
Отверните два болта крепления суппорта.
Снимите скобу суппорта.
Отвернув направляющий палец, снимите пыльник.

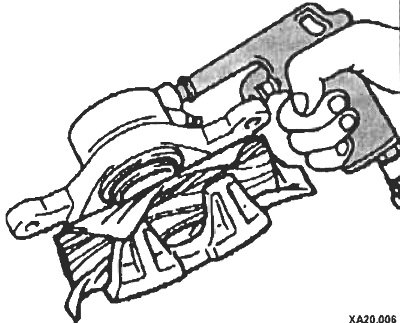

Извлеките поршень. Для этого, поместите деревянный брусок между поршнем и внешней частью корпуса суппорта. Для снятия пыльника и поршня направьте сжатый воздух в отверстие тормозного шланга.
Снимите пыльник поршня.

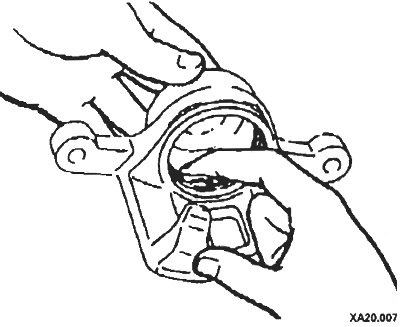

Пальцем выньте уплотнительное кольцо.
Промойте поверхности поршня и цилиндра тормозной жидкостью.
Проверьте снятые элементы на износ и повреждения.
Сборка
Сборка осуществляется в обратной последовательности.
