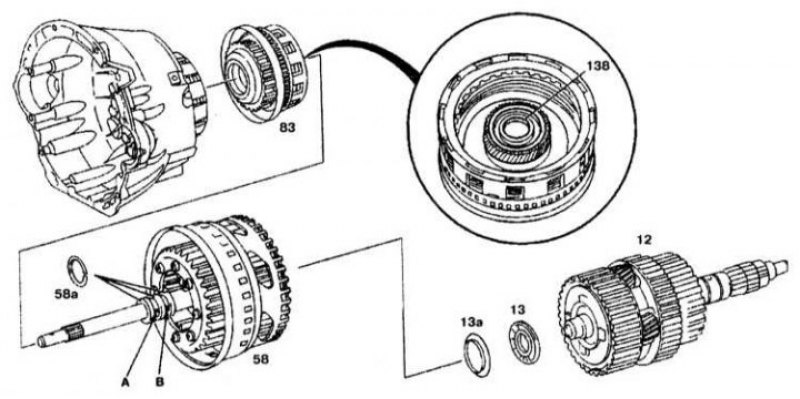

12 - Выходной вал с центральным и задним блоком планетарных шестерен и сцепление К3; 13 - Упорный игольчатый подшипник; 13а - Упорная прокладка; 58 - Ведущий вал со сцеплением К2 и передним блоком планетарных шестерен; 58а - Тефлоновые кольца; 83 - Сцепление К1; 138 - Солнечная шестерня переднего блока планетарных шестерен; А - Масляный канал для блокировки сцепления; В - Масляный канал к сцеплению К2
Снятие
1. Отсоедините корпус трансмиссии от корпуса гидротрансформатор.
2. Снимите выходной вал с центральным и задним блоками планетарных шестерен и сцепление К3 12.
3. Снимите упорный игольчатый подшипник 13 и упорную прокладку 13а.
4. Снимите ведущий вал с сцеплением К2 и передний блок планетарных шестерен 58.
5. Снимите сцепление К1 83.
Установка
1. Смажьте и установите все вместе тефлоновые кольца в паз в тормозе В1.
2. Установите сцепление К1 83.
3. Смажьте и установите все вместе тефлоновые кольца 58а в паз сцепления К2.
4. Установите ведущий вал с сцеплением К2 и передний блок планетарных шестерен 58.
5. Установите упорную прокладку 13а и упорный игольчатый подшипник 13.
6. Установите выходной вал с центральным и задним блоком планетарных шестерен и сцепление К3 12.
7. Установите корпус трансмиссии на корпус гидротрансформатора.
