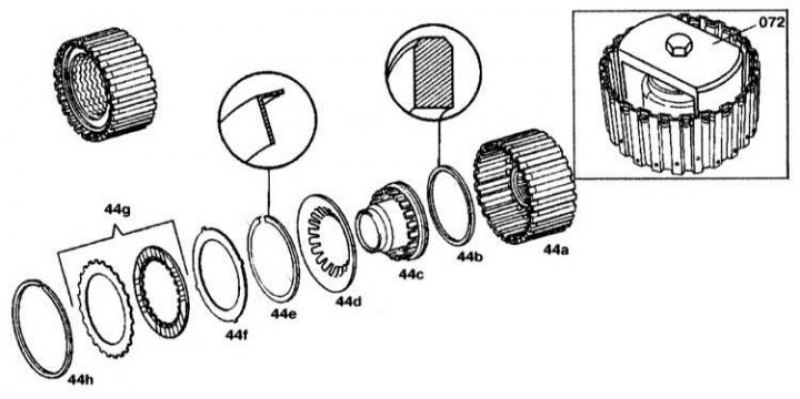

44а - Наружная опора; 44b - Уплотнительное кольцо; 44с - Поршень; 44d - Пружинная пластина; 44е, 44h - Стопорные кольца; 44f - Дисковая пружина; 44g - Блок дисков; 072 - Съемник

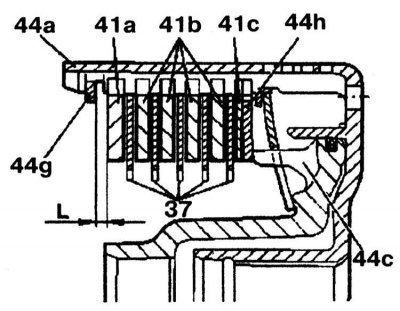

Проверка зазора между стопорным кольцом 44 g и наружным диском 41 а
37 - Фрикционные диски толщиной 1.6 мм/новая толщина 2.1 мм; 41а - Наружный диск толщиной 4.0 мм; 41b - Наружный диск толщиной 3.5 мм/новая толщина 2.8 мм; 41с - Наружный диск толщиной 1.8 мм; 44а - Наружная опора сцепления КЗ; 44g - Стопорное кольцо; 44h - Дисковая пружина; L - Зазор
Разборка
1. Снимите стопорное кольцо 44h с наружной опоры.
2. Снимите блок дисков 44g и дисковую пружину 44f с наружной опоры.
3. Установите съемник 072 на пружинную пластину 44d и нажимайте на нее до тех пор, пока стопорное кольцо 44е не освободится.
(Источник статьи доступен на портале: Autoinstruction)
4. Снимите стопорное кольцо 44е.
5. Снимите пружинную пластину 44d и поршень 44с с наружной опоры.
Сборка
Сборка проводится в порядке, обратном разборке. Проверьте зазор между стопорным кольцом 44g и наружным диском 41а.
Величина зазоров в сцеплении К3 приведена в таблице 5. Отрегулируйте зазор с помощью стопорного кольца 44g. Толщина стопорного кольца: 2.0, 2.3, 2.6, 2.9, 3.2 и 3.5 мм.
