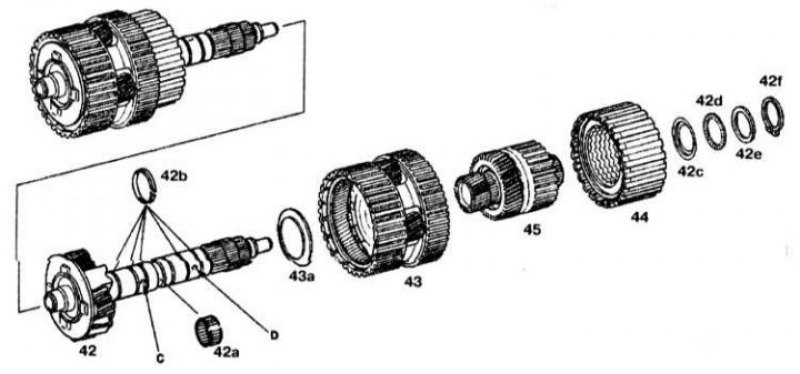

42 - Выходной вал с центральным блоком планетарных шестерен; 42а - Игольчатый подшипник; 42b - Тефлоновые кольца; 42с, 43а - Упорная прокладка; 42d - Упорный игольчатый подшипник; 42е - Прокладка; 42f - Стопорное кольцо; 43 - Задний блок планетарных шестерен; 44 - Сцепление КЗ; 45 - Задний полый вал; С - Выпускной масляный канал для сцепления К3; D - Впускной масляный канал для сцепления К3

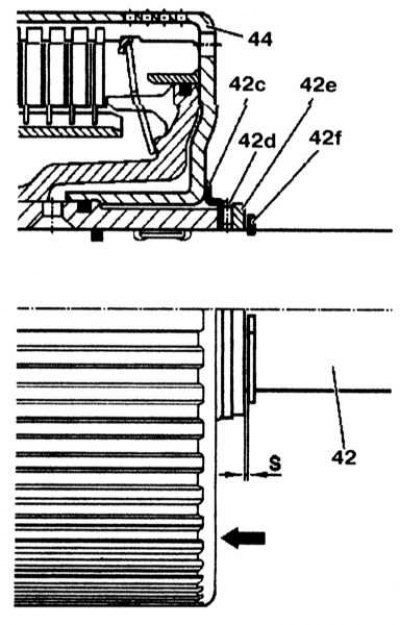

Проверка зазора между прокладкой 42е и стопорным кольцом 42f
42 - Выходной вал; 42с - Упорная прокладка; 42d - Игольчатый подшипник; 42е - Прокладка; 42f - Стопорное кольцо; 44 - Сцепление К3
Разборка
1. Отсоедините корпус трансмиссии от корпуса гидротрансформатор.
2. Снимите многодисковые сцепления К1, К2 и К3.
3. Снимите вверх два видимых тефлоновых кольца 42b с выходного вала.
4. Снимите стопорное кольцо 42f, прокладку 42е, упорный игольчатый подшипник 42d и упорную прокладку 42с с выходного вала.
5. Снимите сцепление К3 44.
6. Снимите задний полый вал 45 с выходного вала.
7. Снимите задний блок планетарных шестерен 43 с интегрированным полым валом, центральным блоком планетарных шестерен с выходного вала.
8. Снимите упорную прокладку 43а.
9. Снимите многодисковый тормоз В1 и масляный насос.
Сборка
1. Установите упорную прокладку 43а манжетой по направлению к водилу.
2. Установите задний блок планетарных шестерен 43 с интегрированным полым валом, центральным блоком планетарных шестерен на выходной вал.
3. Смажьте и установите три нижних тефлоновых кольца 42b в паз так, чтобы они установились вместе.
4. Установите задний полый вал 45 на выходной вал. Проверьте уплотнительные кольца на полом вале и замените их, если необходимо.
5. Установите сцепления К3.
6. Установите стопорное кольцо, прокладку, упорный игольчатый подшипник и упорную прокладку.
7. Смажьте и установите два верхних тефлоновых кольца 42b в паз так, чтобы они установились вместе.
Смотрите источник на портале: autoinstruction
8. Проверьте осевой зазор между прокладкой 42е и стопорным кольцом 42f. Он должен составлять 0.15-0.6 мм. Отрегулируйте зазор с помощью прокладки 42е. Толщина прокладок: 3.0, 3.4 и 3.7 мм.
9. Установите многодисковые сцепления К1, К2 и К3.
