Снятие
Снять задний тормозной диск.

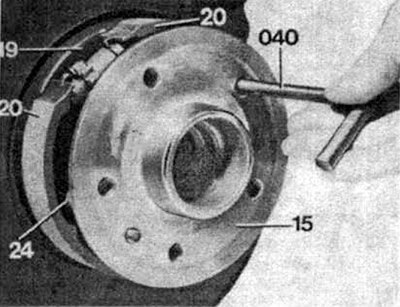

Повернуть фланец задней полуоси (15) так, чтобы одно из резьбовых отверстий (24) встало над пружиной.
Слегка сжать пружину с помощью отвертки (040), повернуть ее на 90‘ и отцепить от кольца (19). На рисунке также показаны: 20 - тормозные башмаки.
Аналогичным образом снять другую пружину.

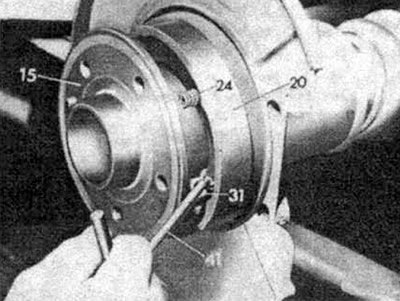

Отцепить от тормозных башмаков стяжную пружину (31).
Развести в стороны нижние части тормозных башмаков (20) и снять их через фланец задней полуоси (15).
Отцепить от тормозных башмаков стяжную пружину (29) и снять регулятор (21), (22), (23).

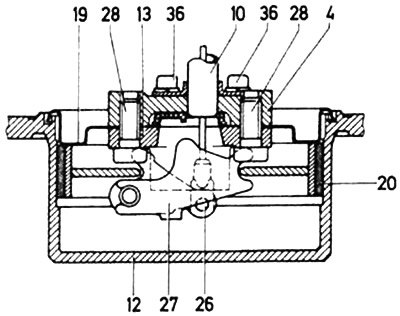

4. Водило колеса. 12. Тормозной диск. 13. Держатель тормозной колодки. 19. Тормозной щит. 20. тормозные башмаки. 28. Винт. 36. Винт с пружинящей шайбой.
Вывернуть из разжимного кулака (27) болт (26) и вытащить управляющий тормозной трос (10) из фиксатора.
Установка
Смазать все несущие и скользящие поверхности разжимного кулака высокотемпературной пастой (например, Liqui Moly LM-36 или LM-50-ASC, Molykote-Paste-U или G-Rapid).
Подсоединить тормозной трос к разжимному кулаку болтами и нажать на кулак по направлению к тормозному щиту (19).
Проверить надежность крепления двух болтов на кронштейне (13).

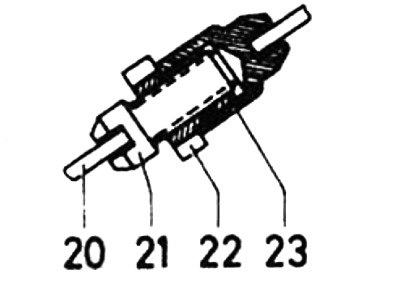

Установить на место регулятор.' Смазать высокотемпературной пастой резьбу напорной детали (21) и цилиндрическую часть регулировочного колеса (22).
Вывернуть напорную деталь (21) в регулировочное колесо (22) и установить напорную муфту.
Установить регулятор между двумя тормозными башмаками так, чтобы регулировочное колесо (22) смотрело на передок машины.
Прицепить стяжную пружину к тормозным башмакам.
Развести в стороны нижние части тормозных башмаков, провести их через фланец задней полуоси и зацепить за разжимной кулак.
С помощью отвертки установить в один из тормозных башмаков пружину через резьбовое отверстие во фланце задней полуоси, слегка сжать ее и повернуть на 90‘, зацепив, таким образом, за тормозной щит. Проверить правильность установки пружины.
Аналогичным образом установить пружину второго тормозного башмака.
Зацепить стяжную пружину за один из тормозных башмаков со стороны маленького крючка. Большой крючок (см. стрелку) зацепляется за второй башмак с помощью отвертки.
Установить на место задний тормозной диск.
Отрегулировать ручной тормоз.
