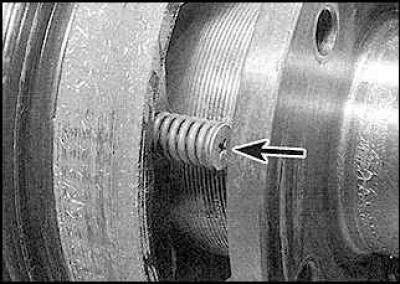

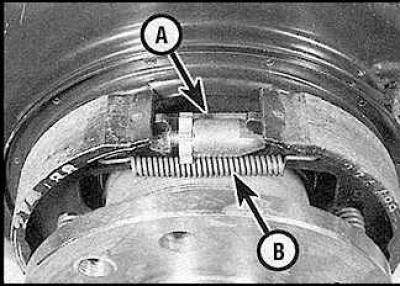

Регулятор ручного тормоза и пружина
А. Регулятор ручного тормоза; В. Пружина
Рычаг ручного тормоза

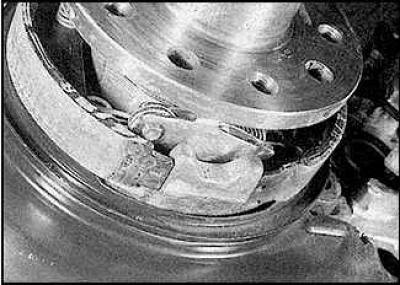

Элементы рычага ручного тормоза

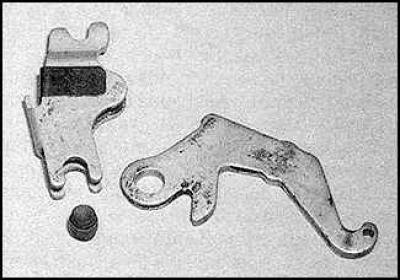

Рычаг ручного тормоза в сборе

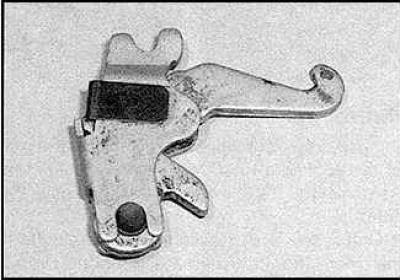

Механизм ручного тормоза в сборе

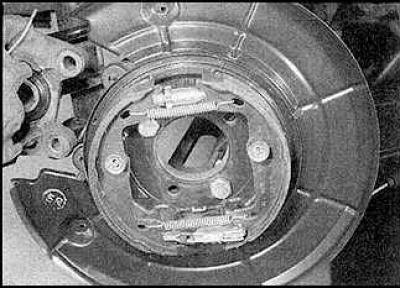

Осмотр
1. Снимите тормозные диски задних колес.
2. Очистите механизм тормоза от пыли и измерьте толщину фрикционного материала колодок. Если какая-либо из колодок подлежит замене, замените тормозные колодки на обоих колесах. Проверьте состояние тормозного барабана.
Снятие
1. Отсоедините пружину и тросик от рычага ручного тормоза.

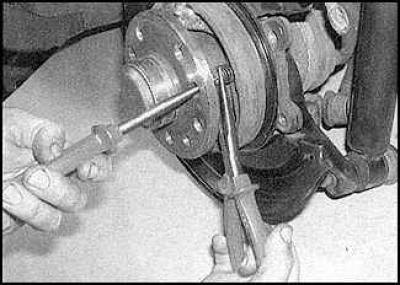

2. Снимите противошумовые пружины и крепежные винты. На поздних моделях надавите на колпачки пружин, поверните их на 90° и снимите вместе с пружинами.
3. Пометьте тормозные колодки и снимите их, отсоединив верхнюю и нижнюю возвратные пружины.
Установка
Внимание! Смажьте обратную поверхность колодок высокотемпературной смазкой перед установкой.
1. Установите рычаг на щиток тормоза.

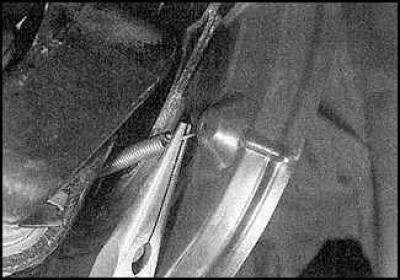

2. Установите возвратную пружину.

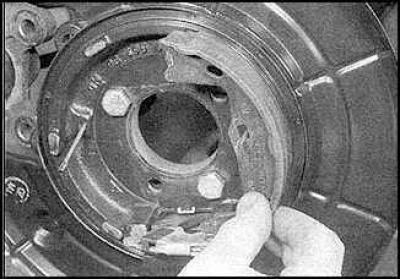

3. Установите переднюю тормозную колодку.

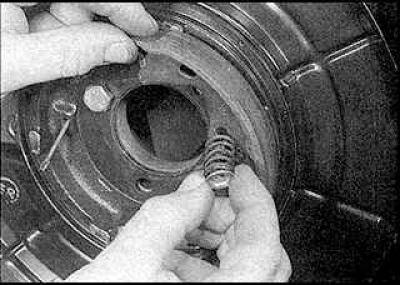

4. Установите пружину и колпачок.

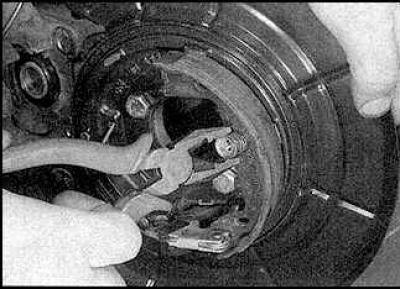

5. Надавите на колпачок и поверните его.

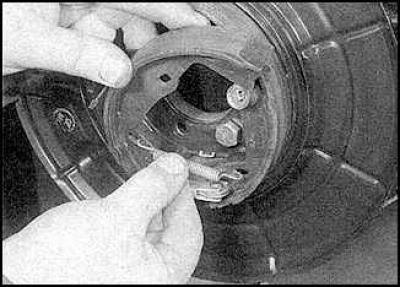

6. Установите заднюю тормозную колодку и нижнюю возвратную пружину.

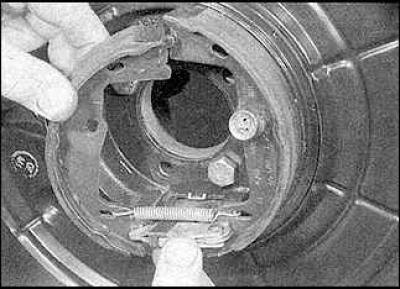

7. Зацепите рычаг ручного тормоза за нижний край тормозной колодки.

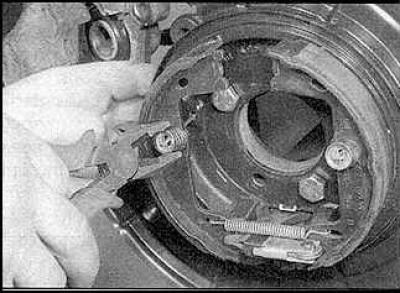

8. Установите прижимную пружину и колпачок.

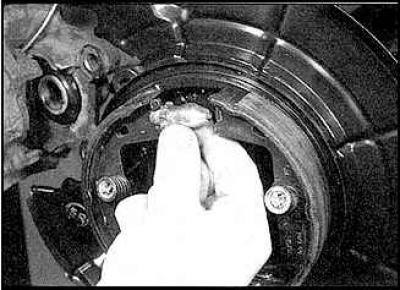

9. Установите регулятор между колодками.

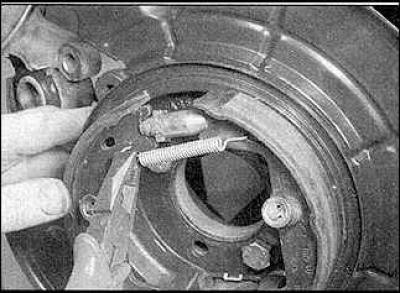

10. Установите верхнюю возвратную пружину.
11. Подкрутите регулировочную гайку для регулировки механизма ручного тормоза.
