Снятие
1. Снимите тормозной диск и отметьте расположение всех деталей ручного тормоза.

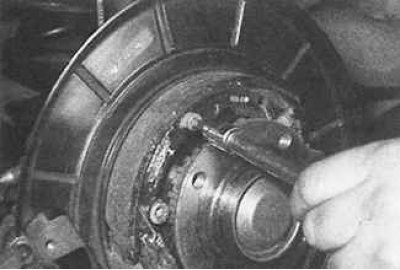

2. Используя специальный ключ, сожмите верхнюю фиксирующую пружину тормозной колодки, поверните ее на 90° и снимите с тормозного щита.

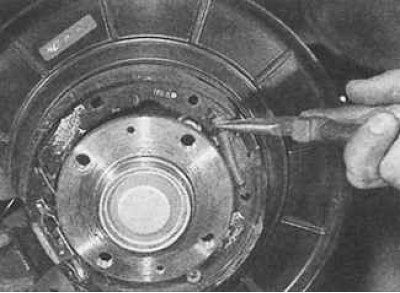

3. Отсоедините верхнюю возвратную пружину тормозных колодок.
4. Освободите и снимите регулятор.
5. Освободите верхнюю колодку от механизма разжатия и снимите нижнюю возвратную пружину тормозных колодок.

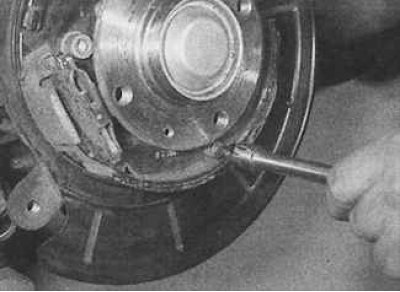

6. Снимите нижнюю фиксирующую пружину тормозной колодки и снимите колодку ручного тормоза.
(Текст предоставлен порталом Autoinstruction.ru)

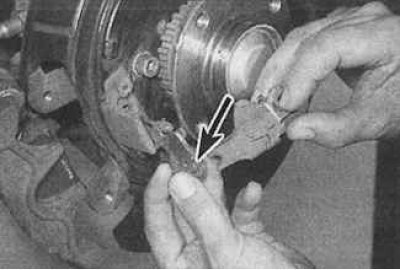

7. Отсоедините (стрелка) трос ручного тормоза с механизма разжатия тормозных колодок.
8. Проверьте состояние и износ тормозных колодок ручного тормоза. Минимальная толщина накладки тормозной колодки составляет 1 мм. При установке колодок необходимо использовать новые возвратные пружины.
Установка
1. Очистите детали заднего тормоза. На места контакта колодок с тормозным щитом нанесите смазочный материал с высокой температурой плавления.
2. Проверьте, что механизм разжатия тормозных колодок правильно собран, затем соедините его с концом троса ручного тормоза.

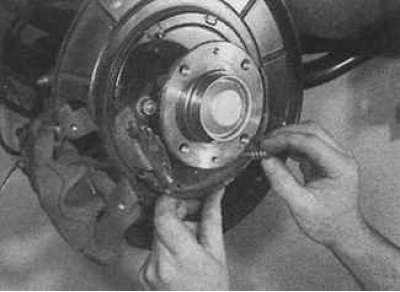

3. Установите нижнюю колодку ручного тормоза и закрепите ее фиксирующей пружиной.
4. Установите верхнюю колодку и нижнюю возвратную пружину. Проверьте правильность установки верхней тормозной колодки и закрепите ее фиксирующей пружиной.
5. Установите регулятор между тормозными колодками. Установите захват верхней возвратной пружины на нижнюю колодку, затем на верхнюю колодку.
6. Отцентрируйте положение тормозных колодок.
7. Установите тормозной диск.
