Модели с задними барабанными тормозами
1. Для проверки регулировки ручного тормоза полностью отпустите его, несколько раз нажмите на педаль тормоза для установки нормального рабочего зазора между тормозными колодками и барабаном, затяните ручной тормоз несколько раз для правильной установки автоматического механизма регулировки ручного тормоза.
2. Для проверки правильности регулировки ручного тормоза затяните рычаг ручного тормоза до упора и посчитайте количество щелчков, которое должно составлять 10–11. Если количество щелчков отличается от указанного, необходимо произвести регулировку следующим образом.
3. Поднимите заднюю часть автомобиля и зафиксируйте на подставках.
4. Для доступа к регулятору ручного тормоза отвинтите гайки и болты и снимите тепловой экран.
5. Полностью отпустите рычаг ручного тормоза, ослабьте контргайку.
6. Вращая регулятор на левой передней стороне механизма, установите зазор (указан стрелкой) 0,5–1 мм между передним и правым задним тросом. Затяните контргайку.
7. Проверьте регулировку ручного тормоза, посчитав количество щелчков рычага.
8. Установите тепловой экран и опустите автомобиль.
Модели с задними дисковыми тормозами
1. Для проверки регулировки ручного тормоза полностью затяните его рычаг.
2. Посчитайте количество щелчков храповым механизмом. При правильно отрегулированном ручном тормозе полное затягивание происходит на 6–7 щелчке.
Регулировка тормозных колодок

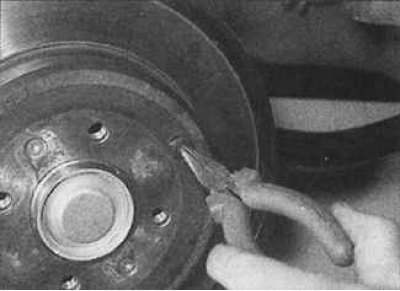

1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите оба задних колеса. Используя плоскогубцы, извлеките пробку с передней части тормозного диска, открывающего доступ к регулятору тормозов.
2. Поворачивая тормозной диск, установите отверстие для регулировки напротив регулятора колодок ручного тормоза.
3. Убедитесь, что ручной тормоз полностью отпущен, затем вставьте отвертку через отверстие для регулировки и полностью разожмите тормозные колодки ручного тормоза, вращая регулировочное кольцо.
4. После полного затормаживания диска тормозными колодками поверните регулировочное кольцо в обратную сторону на 5–6 зубьев, в результате чего тормозной диск должен вращаться свободно.
5. Установите пробку, закрывающую регулировочное отверстие в тормозном диске.
6. Повторите действия по регулировке зазора тормозных колодок на втором колесе.
7. Установите колеса и отрегулируйте трос ручного тормоза.
