Снятие
1. Для улучшения доступа к вакуумному насосу удалите трубку подачи воздуха в воздушный фильтр.
2. Ослабьте хомут и отсоедините вакуумный шланг от насоса.
3. Отвинтите болты/ гайки крепления насоса к левой передней стороне головки блока цилиндров.
4. Снимите насос с двигателя. На двигателях объемом 1.9 литра насос имеет 2 уплотнительных кольца, на двигателях объемом 2.1 литра – 1 кольцо. Уплотнительные кольца подлежат обязательной замене.
Установка

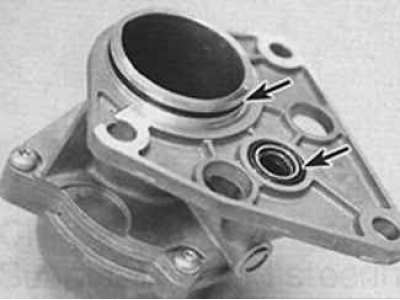

1. Установите новое уплотнительное кольцо (стрелки) в выемку насоса.

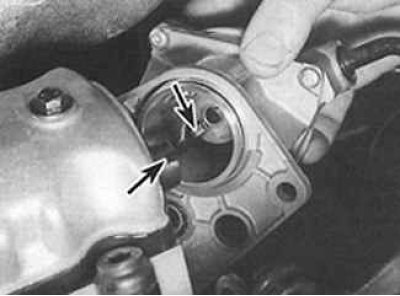

2. Совместите выступ на валу насоса с пазом распределительного вала и установите насос на головку блока цилиндров. При этом не сместите уплотнительное кольцо (выступ и паз указаны стрелками).
3. Закрепите насос болтами/ гайками.
4. Подсоедините вакуумный шланг к насосу и закрепите его хомутом.
