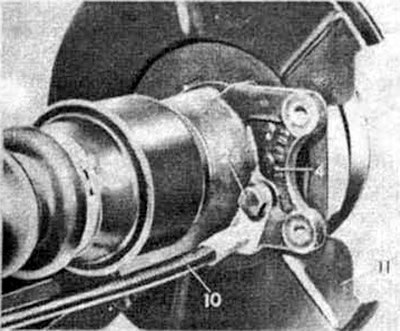

Снять башмаки и кулаки ручного тормоза.
Вывернуть из диагонального рычага (4) винт (25) и отсоединить тормозной трос.

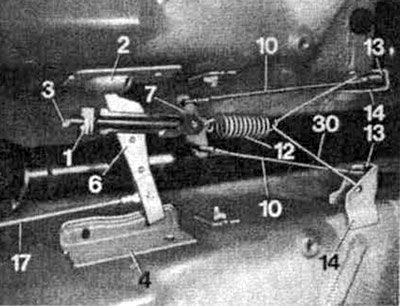

4. Опорный кронштейн промежуточного рычага.
7. Уравновешивающий рычаг.
На моделях, имеющих тепловой экран под промежуточным рычагом (6), подпереть заднюю часть выпускной системы домкратом.
Снять тепловой экран.
С помощью щипцов отцепить оттяжную пружину (12) от проволоки.
Полностью вывернуть назад регулировочный винт (3) регулировочного кронштейна (1). Отцепить промежуточный рычаг (6) от рамы на полу шасси (2) и вытащить его из регулировочного кронштейна.
Отцепить управляющий трос ручного тормоза (10) от уравновешивающего рычага (7).
Снять пружинный зажим (13) и извлечь управляющий трос ручного тормоза (10) из кронштейна (14).
Установка
Внимание: Необходимо следит» за тем, чтобы не повредить резиновую втулку, через которую пропущен управляющий трос, так как это может привести к попаданию в последний грязи.
Установить управляющий кабель аналогично тому, как это описано в предыдущем разделе, проверив, чтобы резиновая втулка надежно держалась в кронштейне диагонального рычага.
Закрепить трос на кронштейне с помощью пружинного зажима.
Зацепить трос за уравновешивающий рычаг.
Зацепить оттяжную пружину за проволоку.
Зафиксировать винтом кронштейн с тросом на диагональном рычаге.
Установить на место тормозные башмаки.
Отрегулировать стояночный тормоз.
Установить на место тепловой экран (если предусмотрен) и снова закрепить заднюю часть выпускной системы.
Опустить машину.
