2. Измерьте выступы распредвала микрометром и сравните измерения со Спецификациями, чтобы определить изношены ли они.

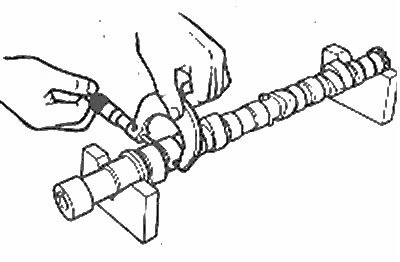

Измерение выступов распредвала
3. Проверьте выступы распредвала на наличие цвета от перегрева, метки царапин, точечной коррозии или неравного износа. Если выступы в хорошем состоянии и если измерения выступа кулачка как определено, распредвал можно использовать многократно.

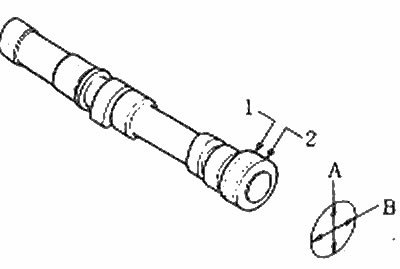

Места измерений кулачка распредвала
4. Измерьте шейки подшипника микрометром, чтобы определить изношены ли они чрезмерно или округлены (фото). Если они выработаны больше чем на 0.5 мм, распредвал необходимо заменить новым. Измерьте шейки и переднюю поверхность сальника, и сравните эти размеры со Спецификациями, чтобы определить, является ли износ чрезмерным.
Измерьте диаметр шейки подшипника распредвала и вычтите внутренний диаметр подшипника, чтобы получить рабочий зазор распредвала
5. С распредвалом установленным в V-блок, проверьте износ, как показано в сопровождающей иллюстрации.

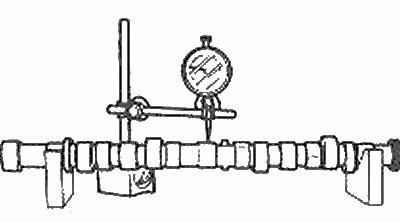

Проверка износа распредвала микрометром
6. Поместите распредвал на головке блока цилиндров и микрометром проверьте осевой зазор толкая распредвал полностью назад и затем вперед, как показано в сопровождающей иллюстрации.

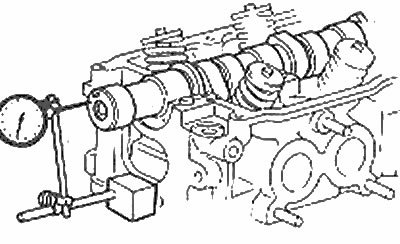

Проверка микрометром осевого люфта распределительного вала
