Внимание! Гидравлические толкатели, находившиеся в эксплуатации, устанавливать только на свои места.

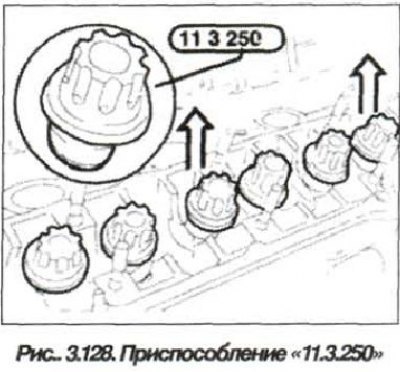

Замену всех клапанных пружин необходимо проводить в следующем порядке. Приготовить приспособления «11.0.342», «11.0.345», «11.1.045», «11.1.065 ,«11.1.441», «11.3.030» и «11.3.250». Снять головку блока цилиндров, предварительно зафиксировав гидравлические толкатели с помощью приспособлений «11.3.250» (рис. 3.128) в головке блока цилиндров.

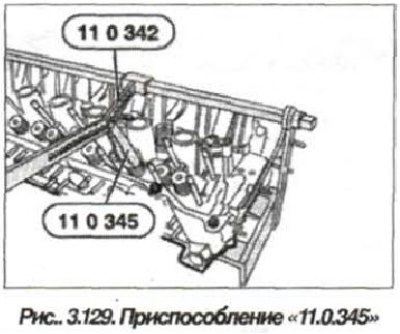

Извлечь установочную планку в сборе вместе с гидравлическими толкателями. При снятии, сложить гидротолкатели в строгой последовательности по номерам цилиндров. Собрать приспособление «11.1.441», «11.1.065» и «11.1.045». Отцентрировать приспособление «11.0.345» относительно оси клапана, вставив его в соответствующую выемку в приспособлении «11.0.342» (рис. 3.129).
Нажимая приспособлением «11.0.345» на верхнюю тарелку (3, см. рис. 3.124) сжать пружину (4) клапана и вынуть сухари (6).

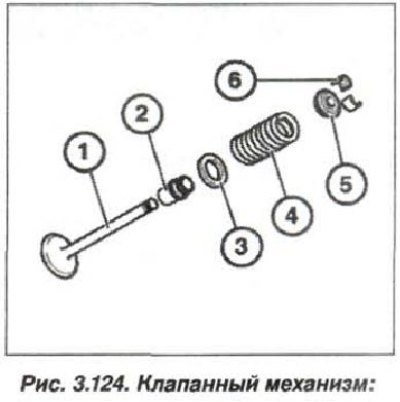

1 - клапан; 2 - маслосъемный колпачок; 3 - нижняя тарелка пружины; 4 - пружина клапана; 5 - верхняя тарелка пружины; 6 - сухари
Плавно отпустить рычаг, снять тарелку и вынуть пружину клапана с нижней тарелкой.
