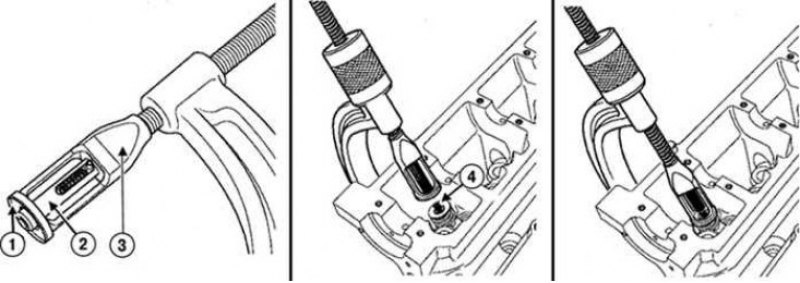

Рис. 2.110. Центровка плунжера клапанной пружины: 1 – расточка; 2 – плунжер; 3 – нажимная втулка; 4 – стержень клапана
Тарелка клапанной пружины должна входить в расточку нажимной втулки приспособления (Mot. 1502) (рис. 2.110).
Снимите:
- сухари;
- тарелки клапанных пружин;
- клапанные пружины;
- клапаны;
- маслоотражательные колпачки с помощью щипцов (Mot. 1335).
