Впускные клапаны:
- Х1=75,14 ± 0,35 мм,
- D=5,470–5,485 мм.
Выпускные клапаны:
- Х1=77,5 ± 0,35 мм,
- D=5,456–5,471 мм.
Диаметр головки клапана D:
- впускные клапаны - 32,7 ± 0,12 мм;
- выпускные клапаны - 27,96 ± 0,12 мм.
Длина клапана L:
- впускные клапаны - 109,32 мм;
- выпускные клапаны - 107,64 мм.
(Статья перепечатана отсюда: Autoinstruction.ru)
Угол рабочей фаски А:
- впускные и выпускные клапаны - 45°45’–45°.
Толщина головки Т:
- впускные клапаны - 1,15 мм;
- выпускные клапаны - 1,27 мм.
Ход клапанов:
- впускные клапаны - 9,221 мм;
- выпускные клапаны - 8,075 мм.

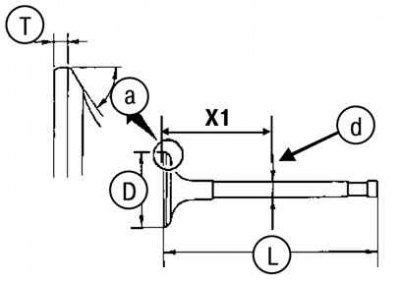

Рис. 2.119. Схема проверки клапанов
