Первый способ

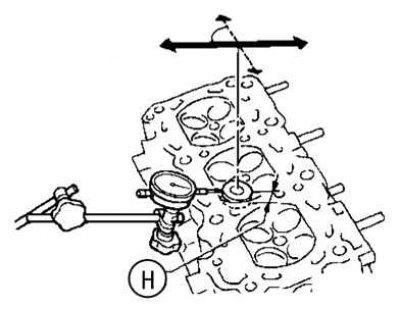

Рис. 2.120. Проверка зазора между стержнями и направляющими втулками клапанов (первый способ)
Приподнимите головку клапана на 25 мм, затем измерьте индикатором перемещение клапана по направлению стрелок под углом 90° к оси распределительного вала. Половина полученной величины равна значению зазора между стержнем и направляющей втулкой клапана (рис. 2.120).
Второй способ
Измерьте диаметр стержня клапана и внутренний диаметр направляющей втулки.

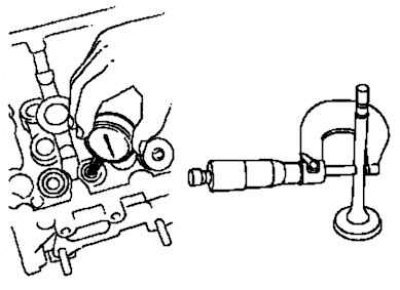

Рис. 2.121. Проверка зазора между стержнями и направляющими втулками клапанов (второй способ)
(Информация доступна на портале: AutoInstruction)
Величина зазора между направляющей втулкой и стержнем клапана, вычисляется путем вычитания величин двух измеренных диаметров (рис. 2.121).
Номинальный зазор:
- для впускных клапанов - 0,015–0,048 мм;
- для выпускных клапанов - 0,029–0,062 мм.
