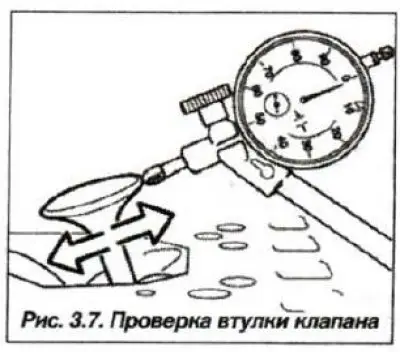

Проверку зазора следует проводить с использованием приспособления (рис. 3.7). Максимально допустимый зазор при эксплуатации, между стержнем клапана и направляющей втулкой замеряется по максимальному смещению головки клапана, при нахождении штока клапана вровень с верхним краем направляющей, и должен быть не более 0,5 мм.
Проверка износа направляющих втулок клапанов особенно важна для двигателей с большим выработанным ресурсом (пробегом).
- Общая длина втулки 43,5 мм;
- Внутренний диаметр втулки, мм:
- номинальный 6,0;
- 1-й рем. размер 6,1;
- 2-й рем. размер 6,2;
- Допуск от 0,0 до + 0,015.
