Электросхема управления двигателем/дополнительных сигналов (BMW X5 E53)

  • Главная
  • БМВ
  • Х5
  • E53 (1999-2006)
  • Электрооборудование
  • Электрические схемы
  • Электросхема управления двигателем/…
0

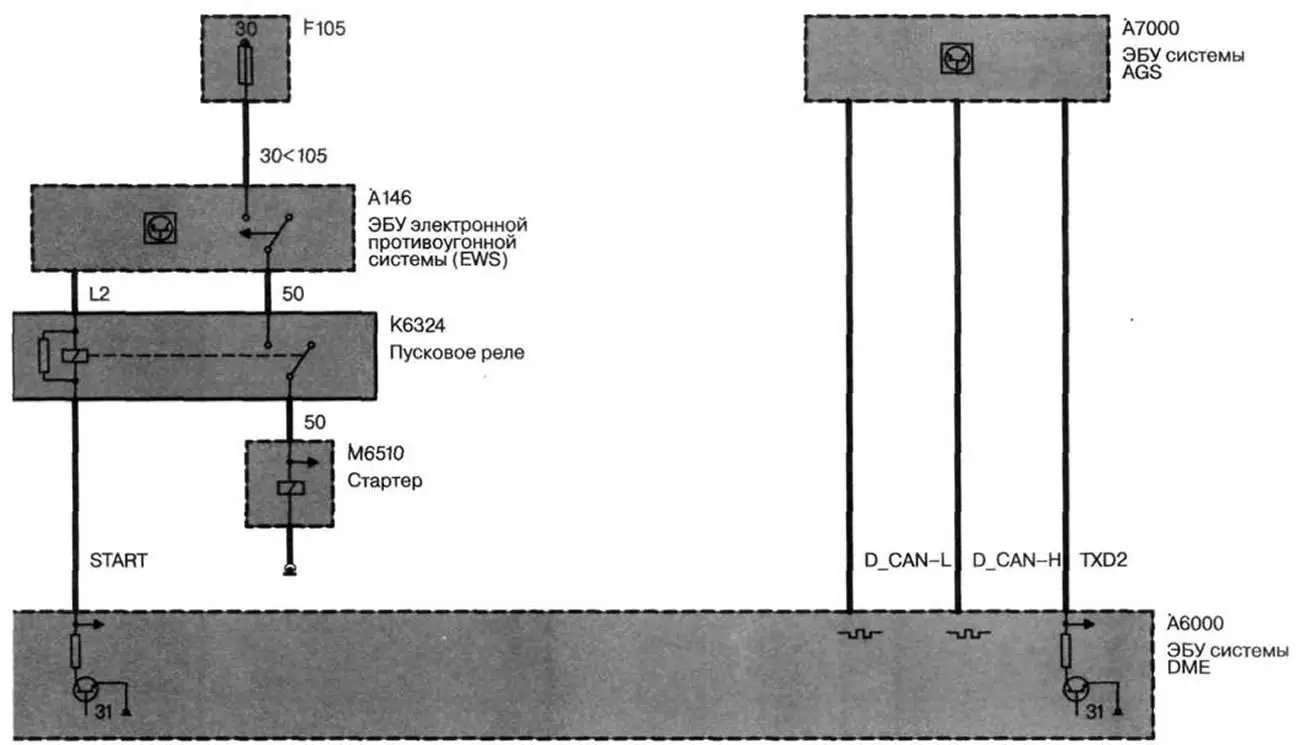

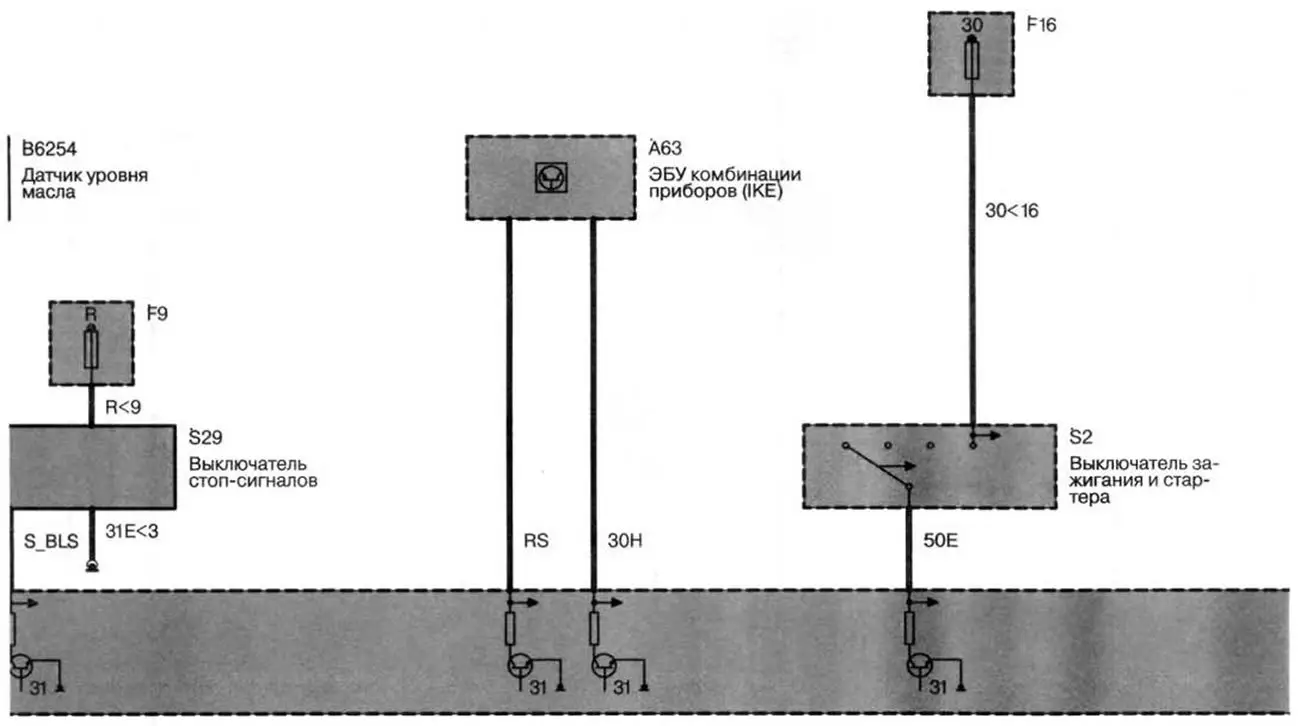

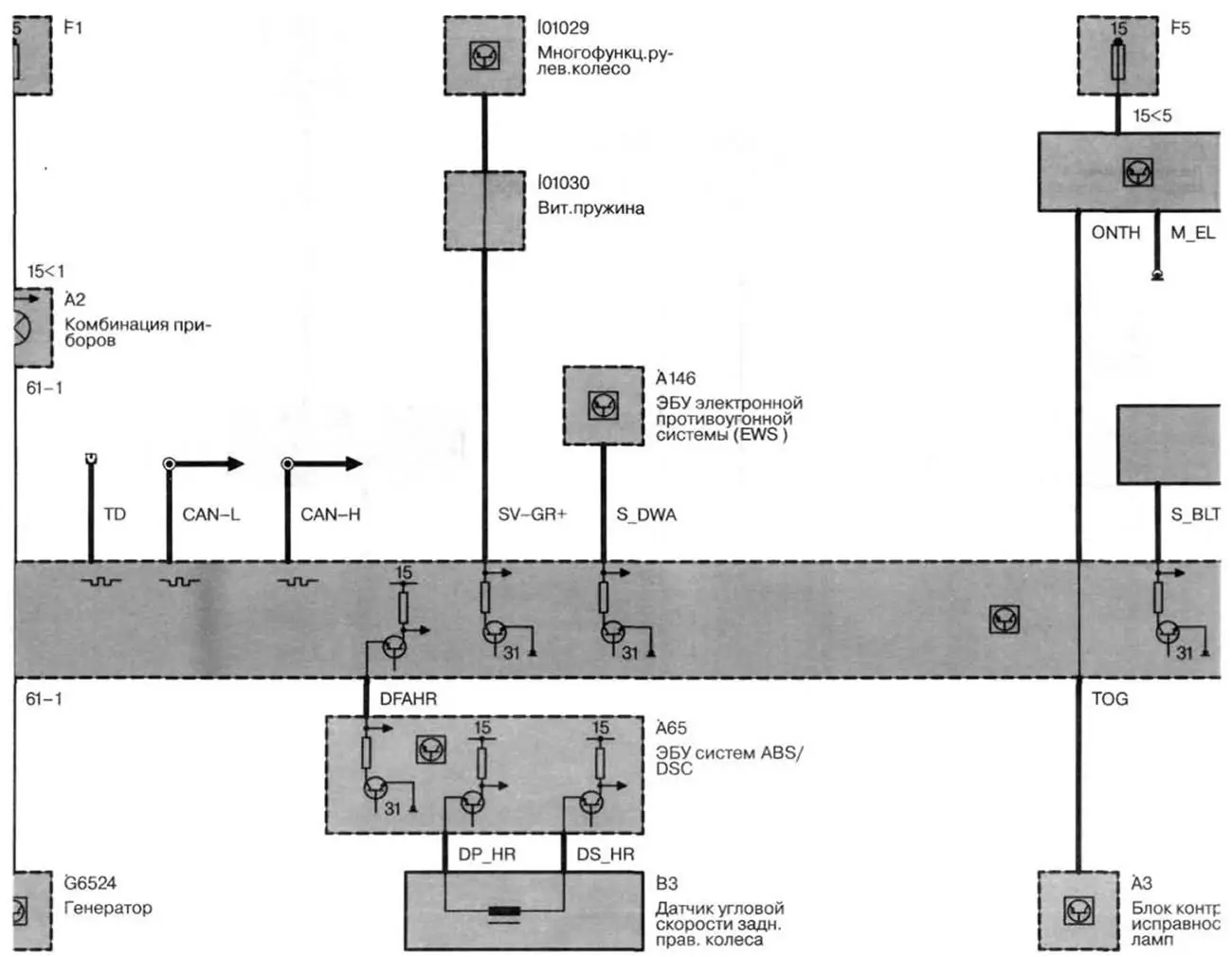

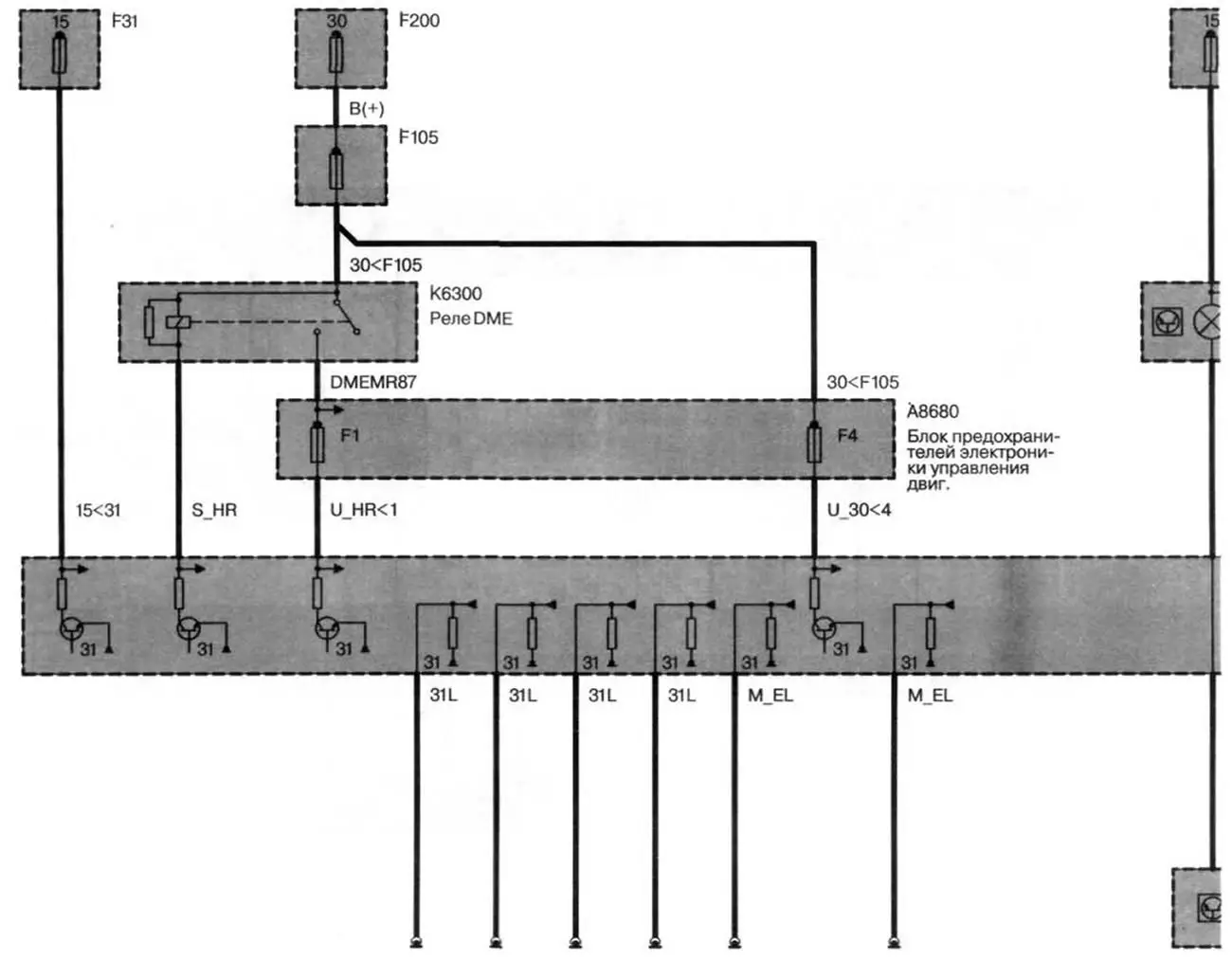

Управление двигателем/дополнительные сигналы



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Обозначения на электрических схемах и пояснения к схемам смотрите здесь →

[Статья перепечатана отсюда: Autoinstruction.ru]
Статья проверена экспертом: Афанасий Михайловский
