Электросхема функции индикации и информация (MS43) (BMW X5 E53)

  • Главная
  • БМВ
  • Х5
  • E53 (1999-2006)
  • Электрооборудование
  • Электрические схемы
  • Электросхема функции индикации и ин…
0

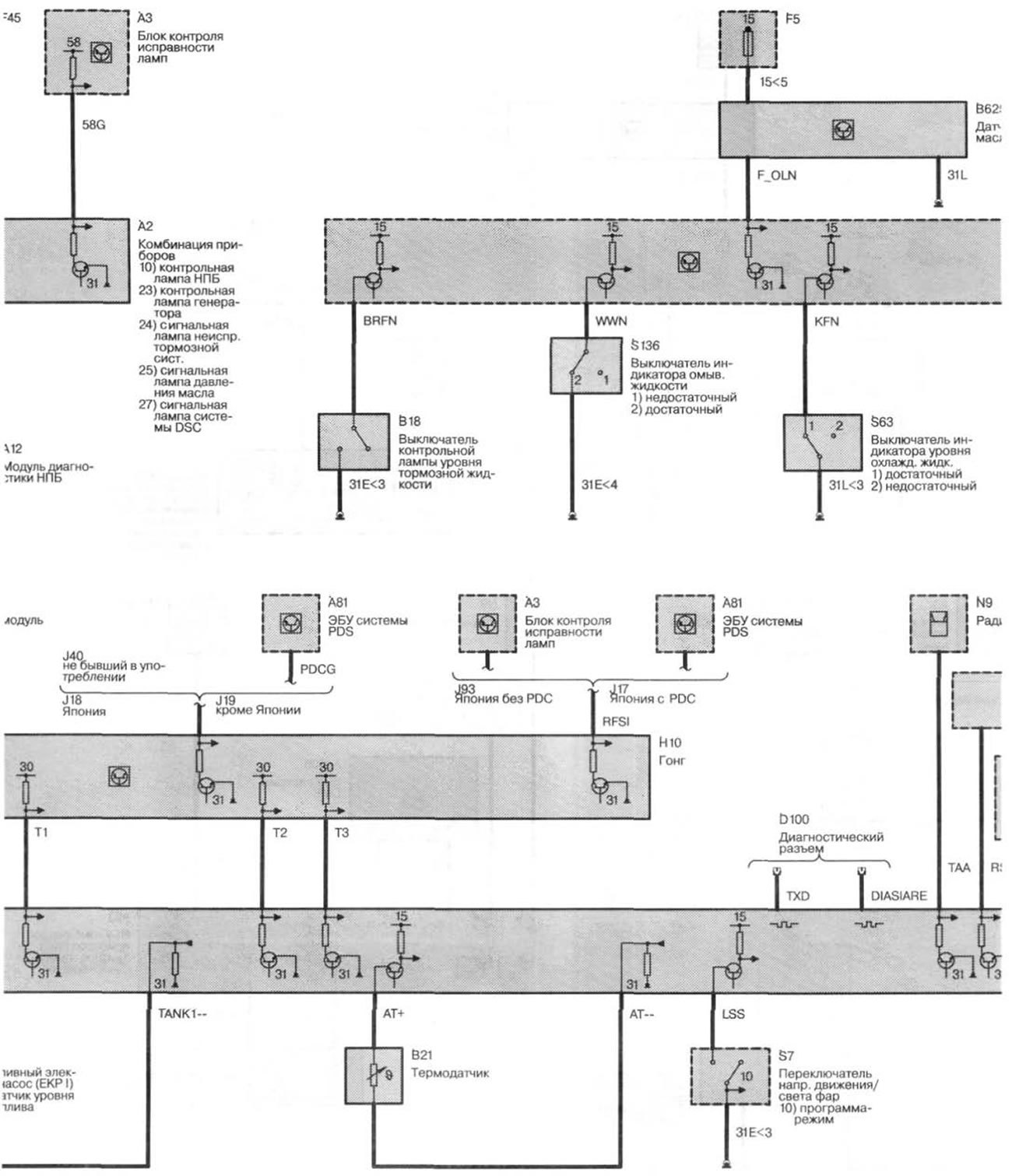

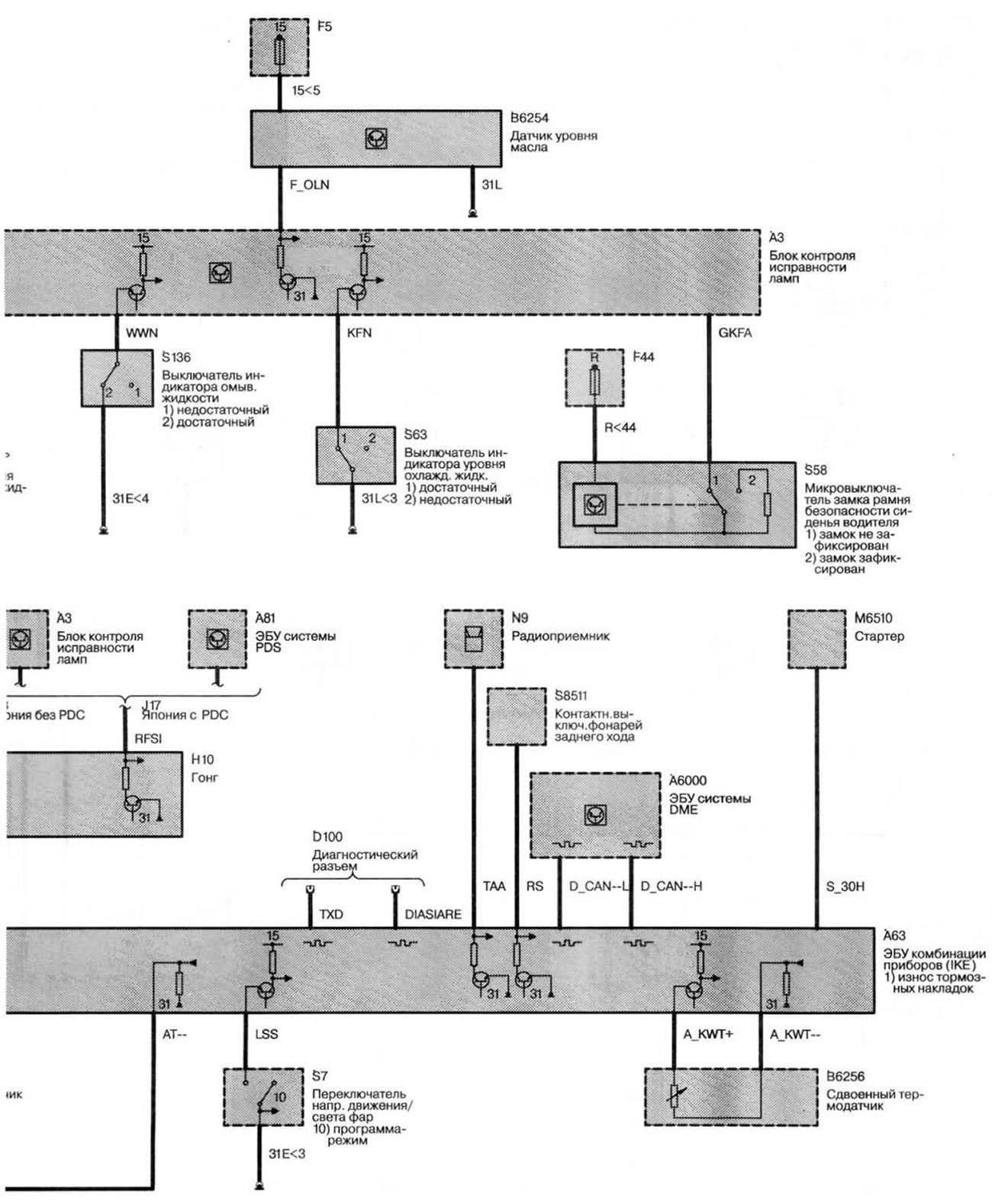

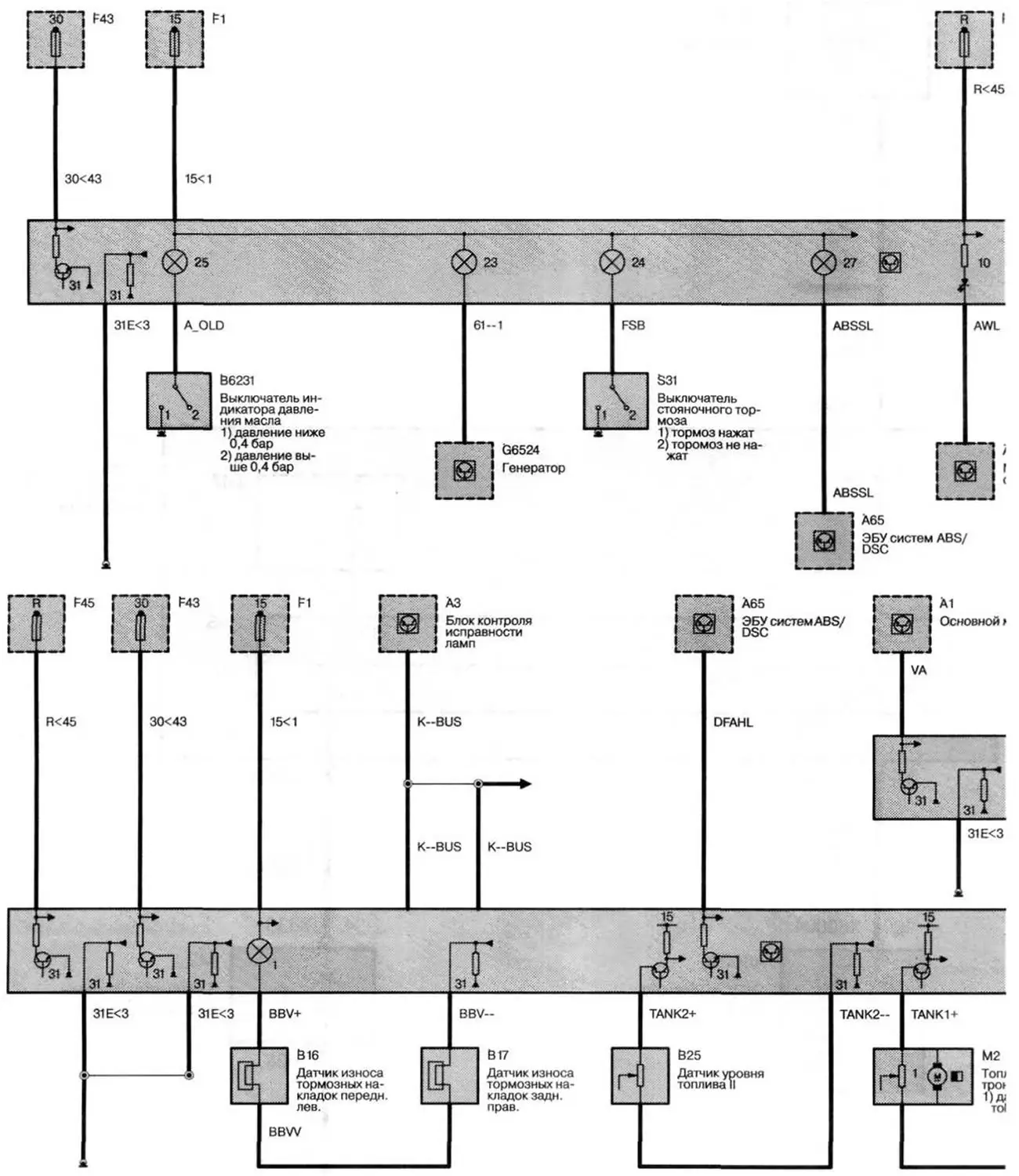

Функции индикации и информация (MS43)



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Обозначения на электрических схемах и пояснения к схемам смотрите здесь →

[Текст предоставил этот ресурс: autoinstruction]
Статья проверена экспертом: Афанасий Михайловский
