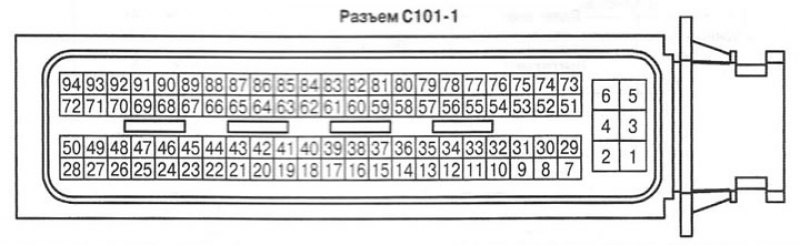

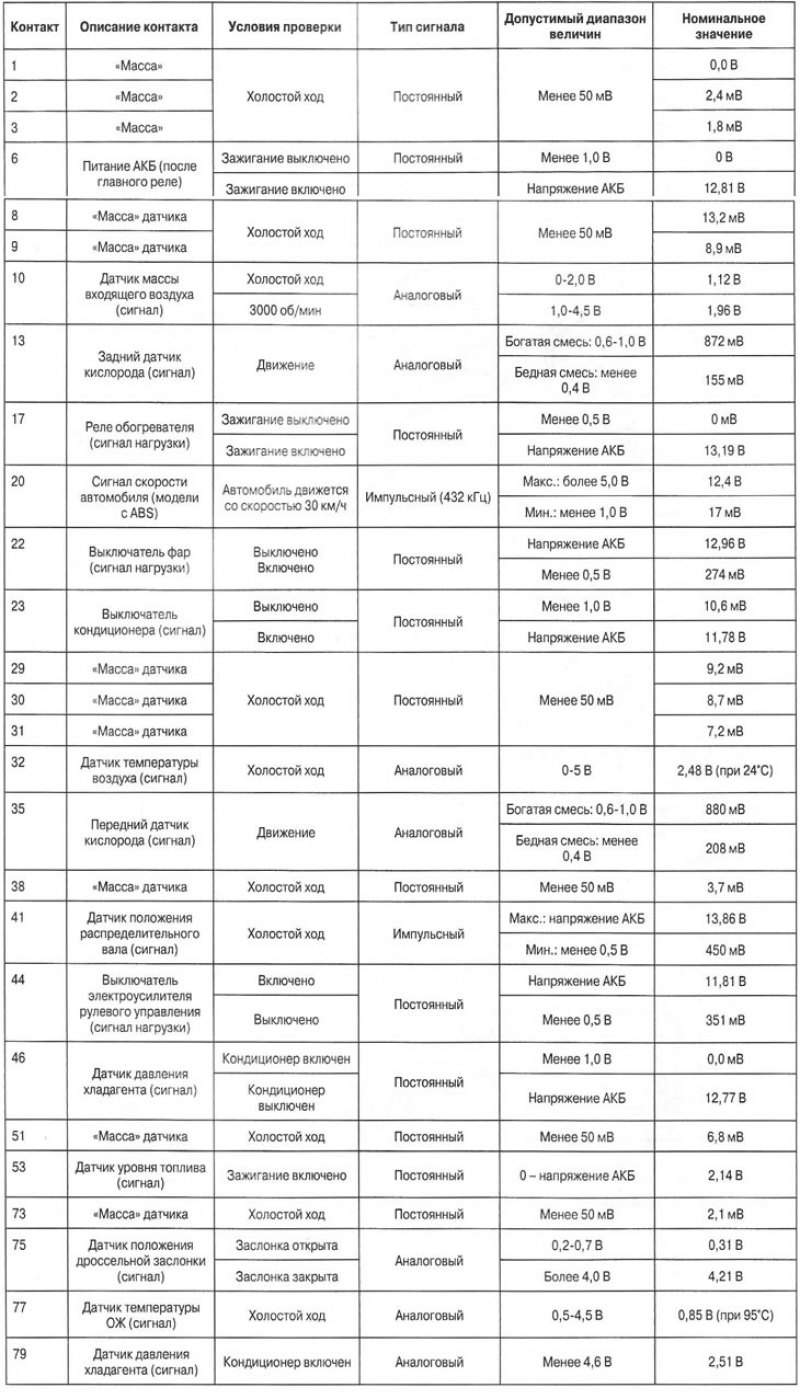

Разъем С101-1

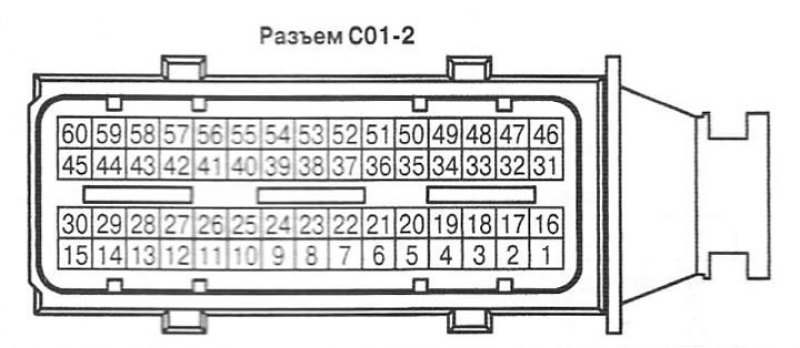

Разъем С01-2
Проверка входных и выходных сигналов блока управления двигателем (модели с АКП) (Hyundai Accent III «MC»)
Оглавление: Разъем С101-1 ↓ Разъем С01-2 ↓
Статья проверена экспертом: Тимофей Прокофьев
Проверка входных и выходных сигналов блока управления двигателем (модели с МКП)
Периферические устройства системы управления двигателем
Проверка электромагнитного клапана управления регулятором фаз ГРМ (OCV)
Проверка датчиков положения коленчатого (CKPS) и распределительного (CMPS) валов
Проверка датчика кислорода (НO2S)
Периферические устройства системы управления двигателем
Проверка электромагнитного клапана управления регулятором фаз ГРМ (OCV)
Проверка датчиков положения коленчатого (CKPS) и распределительного (CMPS) валов
Проверка датчика кислорода (НO2S)
