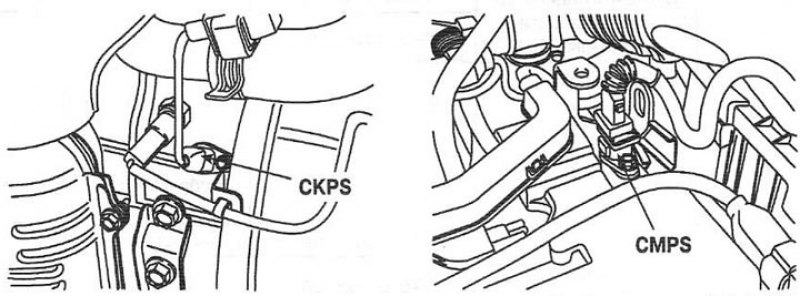

Проверка датчиков положения коленчатого (CKPS) и распределительного (CMPS) валов (Hyundai Accent III «MC»)

0

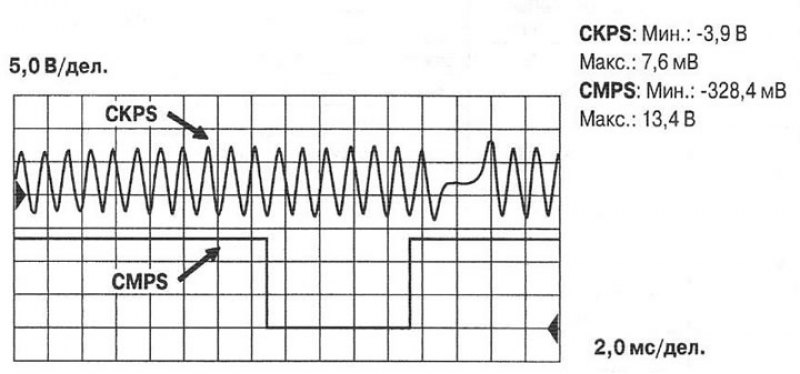

Проверка формы сигнала

На рисунке показаны формы типовых сигналов датчиков при частоте вращения холостого хода коленчатого вала двигателя.

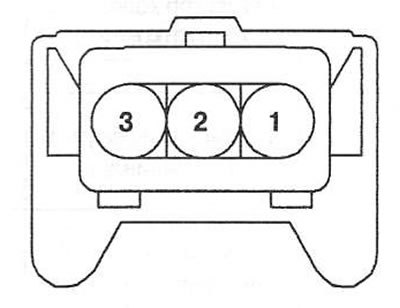

Проверка проводки CMPS

При включенном зажигании измерьте напряжение между контактами проводной части разъема и «массой».

Проверяемая цепь	Номинальное напряжение
Контакт 1 - «масса»	В+
Контакт 2 - «масса»	12 В
Контакт 3 - «масса»	0 В

[Источник статьи доступен на портале www.autoinstruction.ru]

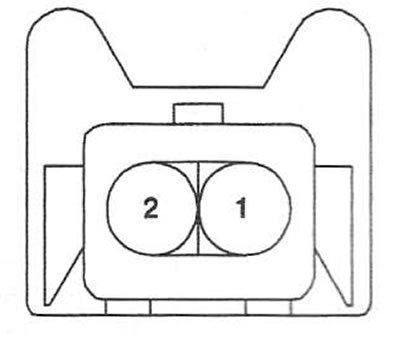

Проверка проводки CKPS

При включенном зажигании измерьте напряжение между контактами проводной части разъема и «массой».

Проверяемая цепь	Номинальное напряжение
Контакт 1 - «масса»	Примерно 2,5 В
Контакт 2 - «масса»
