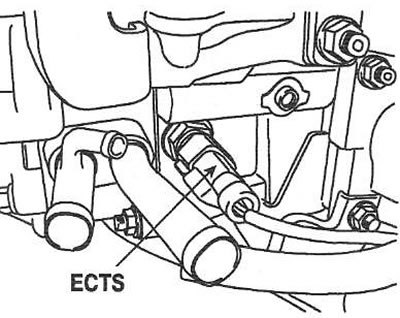

Проверка датчика
Снимите датчик температуры ОЖ и поместите измерительную часть датчика в воду. Медленно нагревая воду, измеряйте сопротивления датчика между контактами 1 и 3 разъема датчика.
Характеристика ECTS
| Температура | Сопротивление |
| -20°С | 14,130-16,830 кОм |
| 0°С | 5790 Ом |
| 20°С | 2310-2590 Ом |
| 40°С | 1150 Ом |
| 60°С | 590 Ом |
| 80°С | 320 Ом |
[Посмотрите оригинал на портале autoinstruction]
Проверка проводки
При включенном зажигании измерьте напряжение между контактами проводной части разъема и «массой».
| Проверяемая цепь | Номинальное напряжение |
| Контакт 1 - «масса» | 5 В |
| Контакт 2 - «масса» | 0 В |
1. «Масса» датчика; 2. Не использован; 3. Сигнал расхода воздуха
