Снятие
Отсоединить провод массы (-) аккумуляторной батареи. Аккумуляторная батарея находится в багажном отсеке за правой боковой облицовкой.
Внимание: При этом содержимое электронных запоминающих устройств стирается. Выполнять указания, приведенные в главе "Снятие и установка аккумуляторной батареи".
Изолировать отрицательный полюс аккумуляторной батареи, чтобы предотвратить случайный электрический контакт.

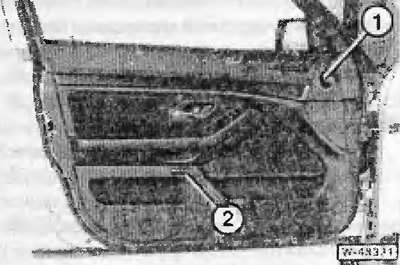

Вывернуть расположенный в воздушном канале болт -1-.
Отжать внизу облицовки фонарь освещения ниши для ног, разъединить штекерный разъем и фонарь снять.
Отжать маленькой отверткой выключатель -2- устройства запоминания положений сиденья, разъединить штекерный разъем и выключатель снять.

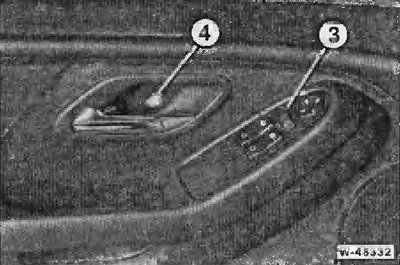

Отжать маленькой отверткой панель управления -3- стеклоподъемниками и зеркалами заднего вида.

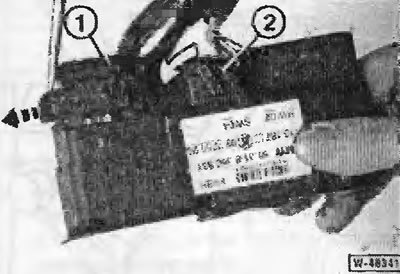

Разъединить штекерные разъемы:
- Штекерный разъем 1: нажать отверткой в сторону, не поднимая, стопорную задвижку. С помощью рычажного механизма выключатель поднимается вверх.
- Штекерный разъем 2: нажать вниз стопорный крюк и отклонить в сторону запирающую скобу — в результате этого выключатель поднимается вверх.
Снять панель управления.
Вынуть из выемки ручки двери накладку -4- (рисунок W-48332) и вывернуть расположенный под ней винт.
Открепить облицовку двери с боков и внизу — для этого потянуть облицовку от двери пальцами за край. Расположение зажимов показано стрелками далее на рисунке W-4B335.

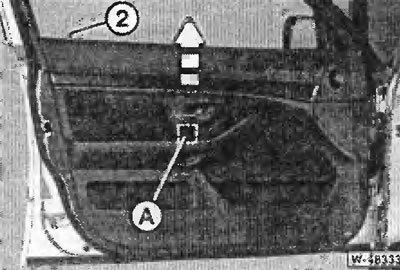

Сдвинуть облицовку вверх и тем самым открепить ее от центрального зажима и от верхних пружинных зажимов.
Центральный зажим находится с внутренней стороны облицовки в зоне -А-.
Через отверстие в облицовке передвинуть привод открывания замка двери изнутри.
Поднять облицовку двери над кнопкой -2- запирания двери изнутри и снять.

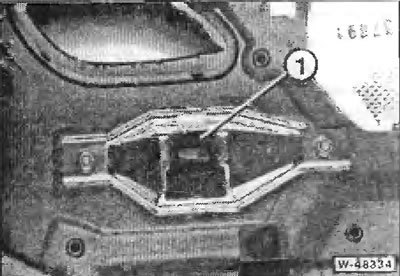

Если средний зажим -1- остался в двери, его необходимо вытащить и, как показано на рисунке, вставить в облицовку.

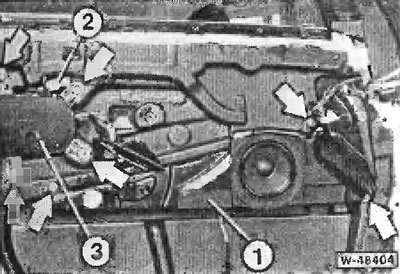

Отсоединить провод громкоговорителя, отвернуть крепление коробки -1-громкоговорителя и снять коробку.
Внимание: Соблюдать технику безопасности при работах с надувной подушкой безопасности.
Разъединить штекерный разъем (оранжевый) -2- боковой подушки безопасности. Отвернуть крепление боковой подушки безопасности -3- и вместе с закрывающей платой переместить ее вверх, например в багажный отсек.

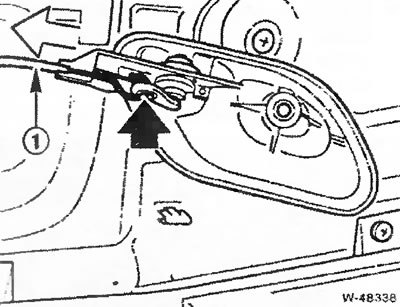

Тягу Боудена -1- вытянуть назад, отцепить от рукоятки отпирания двери изнутри и снять.
Если требуется, осторожно снять с двери пенопластовую облицовку.
Примечание: клеевое уплотнение лучше держится на пенопластовой облицовке когда она снимается толчками при низкой температуре.
Установка
Тщательно приклеить к двери пенопластовую облицовку.
Внимание: облицовку нельзя повреждать, иначе в автомобиле будет сквозить. Клеящая масса должна быть нанесена по периметру, при необходимости купить на СТО для автомобилей BMW шнур из синтетического каучука и починить клеевое уплотнение.
Навесить на рукоятку отпирания двери изнутри тягу Боудена.
Привернуть к раме двери боковую подушку безопасности и соединить штекерный разъем (оранжевый).
Привернуть коробку громкоговорителя и соединить штекерный разъем.

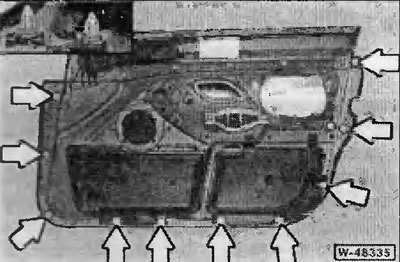

Проверить все ли зажимы для внутренней облицовки двери имеются в наличии, поврежденные зажимы заменить на новые.

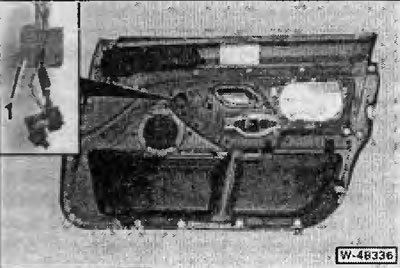

Приставить облицовку двери, провести через отверстия рукоятку отпирания двери изнутри и электрические провода. Вставить провода стеклоподъемника в звукоизоляцию -1- и слегка подклеить ее к краям отверстия в облицовке. Проследить за тем, чтобы тросовая тяга привода замка двери изнутри располагалась в пластмассовой противоопоре.
Вставить сверху через кнопку запирания внутреннюю облицовку двери. Поверх приставить накладку шахты двери, внизу ее слегка оттянуть и, нажимая вверху наискось вниз кончиками пальцев, закрепить в пяти верхних пружинных зажимах.
Облицовку двери по периметру и в середине прижать и закрепить.
Привернуть облицовку двери в воздушном канале.
Привернуть выемку внутренней ручки двери, прижать накладку.
Соединить штекерные разъемы или соответственно приставить штекеры к выключателям и нажатием стопорного рычага надеть штекеры на выключатели и закрепить.
Вжать выключатели в облицовку и зафиксировать.
Соединить штекерный разъем фонаря освещения ниши для ног и закрепить фонарь.
Дверь закрыть и открыть с помощью внутренней ручки. Проверить, возвращается ли ручка в исходное положение. При необходимости облицовку двери снять и проверить правильность укладки тросовой тяги.
Подсоединить провод массы (-) аккумуляторной батареи. Настроить часы.
Отличие в рабочих операциях при работе с облицовкой задней двери

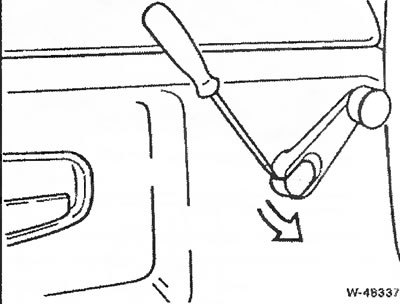

Снять рычаг стеклоподъемника:
- С помощью отвертки отжать накладку.
- Вывернуть расположенный под накладкой винт.
- Рычаг стеклоподъемника вместе с шайбой снять с оси.
