Снятие
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.
Внимание! Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.
2. Полностью опустите стекло и откройте дверь.
3. Снимите треугольную накладку, обратитесь к соответствующему разделу.

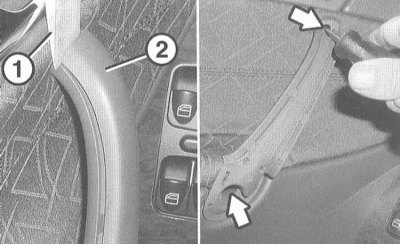

4. Вставьте пластмассовый клин (1) в верхнюю и нижнюю щели ручки двери и отсоедините накладку (2).
5. Выверните винты (стрелки на иллюстрации) в ручке двери вверху и внизу.
6. Выньте SRS-крышку (1) из облицовки.
7. Выверните винт (стрелка на иллюстрации) сзади SRS-крышки.
8. Отсоедините накладку (2) дверного замка.
9. С помощью пластмассового клина отсоедините лампу подсветки двери из облицовки (1) на задней кромке двери.
10. Выньте лампу и рассоедините разъём (2).
11. Введите пластмассовый клин в районе зажимов (стрелка на иллюстрации) между дверным листом и облицовкой и отделите облицовку от двери.
12. Возьмитесь под облицовкой (1) в районе наружного зеркала заднего вида и выньте облицовку вверх из внутреннего резинового уплотнения (2).
13. Попросите ассистента подержать дверь и снимите нижнюю группу выключателей, обратитесь к Разделу Снятие и установка выключателей в дверях.
14. Потяните трос внутреннего открывателя двери у оболочки и вытяните из направляющей у ручки двери. Отсоедините трос.
15. Положите облицовку двери на соответствующую подкладку.
16. Отделите облицовку (1) в области наружного зеркала у рамы окна из держателя зажима (стрелки на иллюстрации) и отсоедините её по периметру рамы.
17. Приподнимите внутреннее резиновое уплотнение (1) в передней части рамы окна и отсоедините его.
18. Приподнимите через зазор внутреннего резинового уплотнения наружную уплотнительную шину у рамы окна и отделите её.
Установка
1. Уложите наружную уплотнительную шину в паз на раме окна и плотно прижмите.
2. Уложите внутреннюю уплотнительную резину в паз на раме окна и плотно прижмите.
3. Прижмите облицовку рамы окна под уплотнение на раме и зафиксируйте. Облицовка не должна отставать от рамы.
4. Попросите ассистента подержать облицовку двери и соедините трос с внутренним открывателем двери.
5. Установите в облицовку группу выключателей, обратитесь к Разделу Снятие и установка выключателей в дверях.
6. Приложите к двери облицовку, введите кромку облицовки сверху в резиновое уплотнение у кромки окна и плотно прижмите.
7. Закрепите на зажимах облицовку на двери.
8. Дальнейшая установка выполняется в последовательности, обратной снятию.
9. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
