Снятие
1. Выключить зажигание и все электрические потребители.

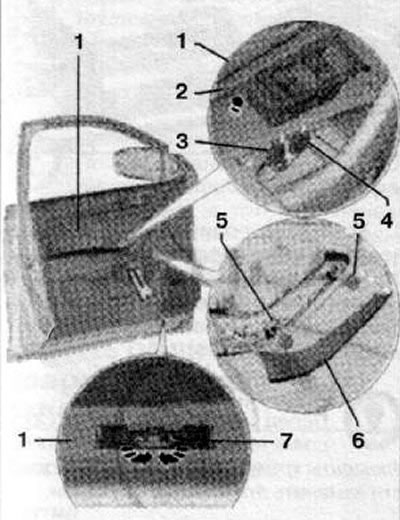

2. Снять панель облицовки (2) главного переключателя управления стеклоподъемниками, как показано на рисунке ниже. Затем отсоединить разъемы жгутов электропроводки (3) и (4), показанные на рисунке ниже.
3. Используя специальное приспособление (Т10383, 3409), отсоединить панель облицовки (6), как показано на рисунке ниже.
4. Повернуть гайку (7) на 90°, используя ключ SW10, чтобы расфиксировать зажим, как показано на рисунке ниже.
5. Выкрутить винты крепления (5), показанные на рисунке ниже. Момент затяжки при установке 4 Нм.
Внимание. При отсоединении панели облицовки передней двери велика вероятность повреждения элементов крепления. Во избежание этого необходимо отсоединять панель в строгой последовательности, показанной на рисунке ниже, используя специальный инструмент.

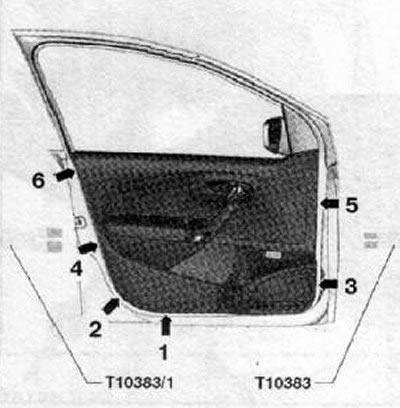

6. Используя специальный инструмент (Т10383/1, Т10383), отсоединить панель облицовки от элементов крепления в последовательности, указанной на рисунке ниже.
7. Потянуть панель облицовки по направлению вверх, высвобождая из-под внутреннего уплотнителя стекла двери.

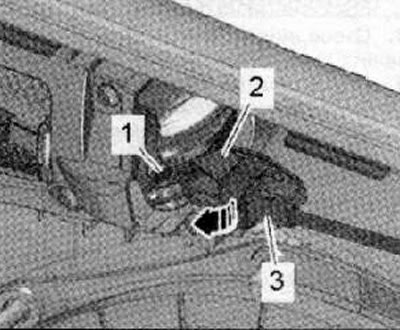

8. Протолкнуть трос Боудена (3) внутрь панели облицовки двери, высвобождая его из контрольного механизма отпирания замка двери (2), в направлении стрелки, как показано на рисунке ниже, и отсоединить его конец (1).
9. Отсоединить разъемы жгутов электропроводки от панели облицовки передней двери.
Установка
Установка производится в последовательности обратной снятию.
Примечание. Перед установкой проверить техническое состояние всех элементов крепления на наличие повреждений, при необходимости заменить элементы крепления.
