Снятие
1. Снять приборную панель в сборе (подробнее, см. соответствующий раздел в данной главе).

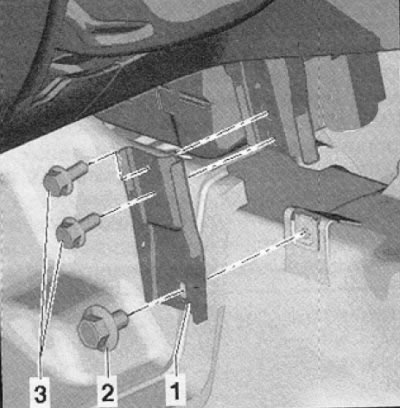

2. Выкрутить винты крепления (3), показанные на рисунке ниже. Момент затяжки винтов крепления при установке 9 Нм.
3. Отпустить винт крепления (2), показанный на рисунке ниже, после чего снять опору (1). Момент затяжки винта крепления при установке 20 Нм.
4. Снять левый нижний воздуховод системы вентиляции (со стороны водителя) (подробнее, см. соответствующий раздел в главе Система отопления, вентиляции и кондиционирования).
5. Снять рулевую колонку в сборе с опорной поперечины приборной панели в сборе (подробнее, см. соответствующий раздел в главе Рулевое управление).
[Статья опубликована первоначально здесь: AutoInstruction.ru]
6. Снять рычаги стеклоочистителя и электромотор стеклоочистителя в сборе (подробнее, см. соответствующий раздел в главе Электрооборудование и электросистемы).
7. Снять крышку поперечины кузова/ решетку воздухозаборника системы вентиляции.

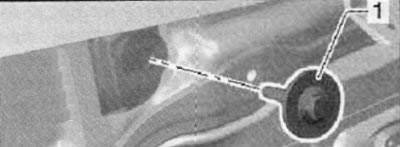

8. Выкрутить винт крепления (1), показанный на рисунке ниже, решетки воздухозаборника со стороны водителя, как показано на рисунке ниже. Момент затяжки винта крепления при установке 20 Нм.

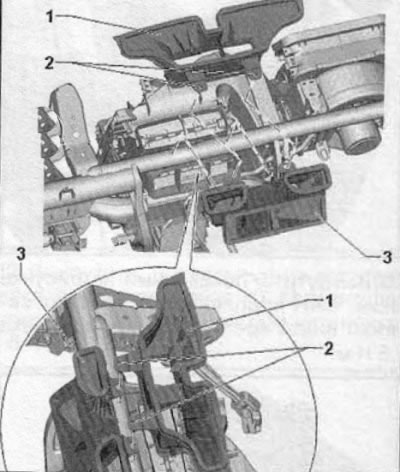

9. Выпрессовать удлинительные пальцы (2), показанные на рисунке ниже.
10. Удалить заклепки.
11. Снять промежуточный корпус (3), показанный на рисунке ниже.
12. Снять направляющую воздуховода (1), показанную на рисунке ниже.
13. Выкрутить винты крепления (3), показанные на рисунке ниже. Момент затяжки при установке винтов крепления: 20 Нм.
14. Выкрутить винт крепления (1), показанный на рисунке ниже. Момент затяжки при установке винта: 20 Нм.
15. Отсоединить жгуты электропроводки. После чего извлечь поперечную опору приборной панели из салона автомобиля.
Установка
Установка производится в последовательности обратной снятию.
Примечание. Перед установкой, проверить техническое состояние всех элементов крепления на наличие повреждений, при необходимости заменить элементы крепления.
