Снятие
1. Выключить зажигание и отключить все электрические потребителя.

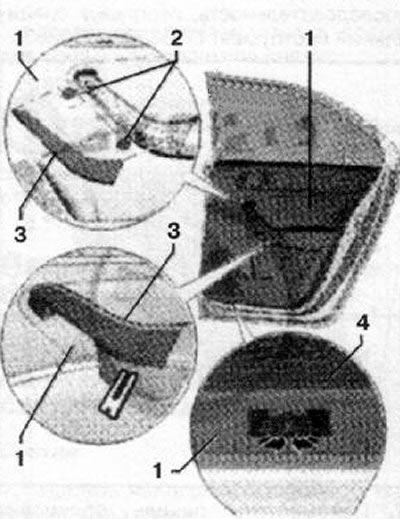

2. Осторожно отсоединить панель (3) от панели облицовки задней двери, используя специальный инструмент (Т10383, 3409), как показано на рисунке ниже.
3. Выкрутить винты крепления (2), показанные на рисунке ниже. Момент затяжки винтов крепления при установке 4.5 Нм.
4. Повернуть гайку (4) на 90° на нижней части, используя рожковый ключ SW10, чтобы расфиксировать элемент крепления.

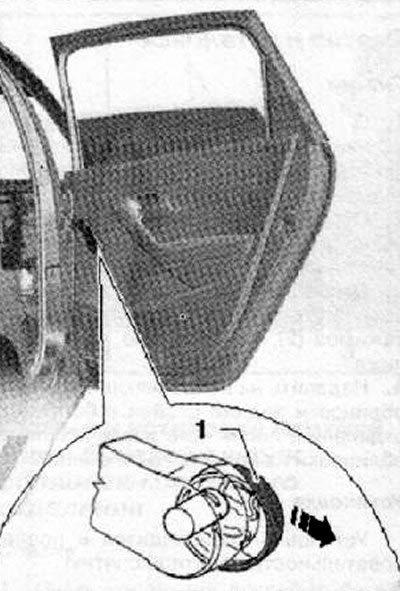

5. На автомобилях с ручным приводом стеклоподъемника. Удалить распорное кольцо (1) в направлении стрелки, после чего снять ручку привода стеклоподъемника стекла задней двери, как показано на рисунке ниже.
Внимание. При отсоединении панели облицовки передней двери велика вероятность повреждения элементов крепления. Во избежание этого необходимо отсоединять панель в строгой последовательности, показанной на рисунке ниже, используя специальный инструмент.

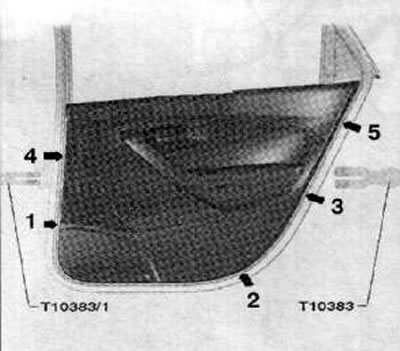

6. Отсоединить панель облицовки задней двери от элементов крепления, соблюдая, приведенную на рисунке ниже последовательность, используя специальный инструмент (Т10383/1, Т10383).
7. Переместить панель облицовки задней двери по направлению вверх и извлечь ее из-под внутреннего уплотнителя стекла задней двери.
8. Протолкнуть трос Боудена (3) внутрь панели облицовки двери, высвобождая его из контрольного механизма отпирания замка двери (2), в направлении стрелки, как показано на рисунке ниже, и отсоединить его конец (1).
9. Отсоединить разъемы жгутов электропроводки от панели облицовки передней двери.
