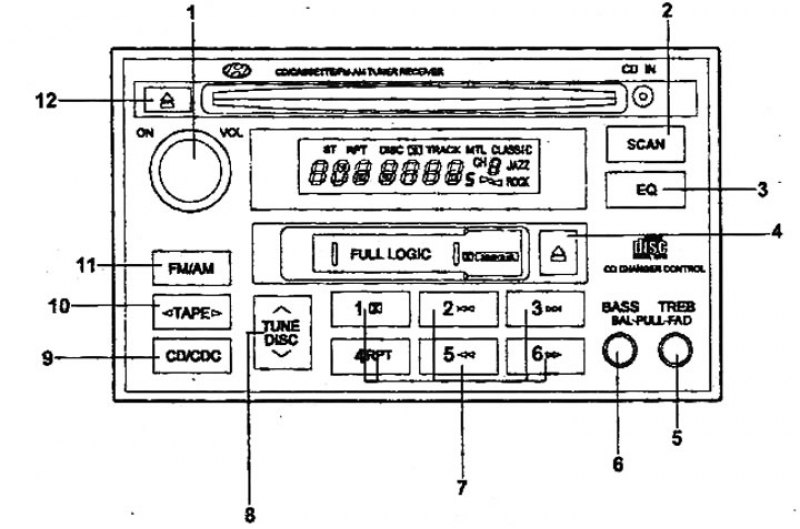

Магнитола.
Примечание: описание переключателей приведено в разделе "Магнитола и проигрыватель компакт-дисков".
Основные моменты эксплуатации
Примечание: расположение переключателей указано на рисунке "Магнитола".
1. Качество приема радиосигнала может существенно изменяться во время движения автомобиля из-за особенностей рельефа местности, погодных условий и близости источников электро-магнитного излучения.
Примечание: с увеличением расстояния от передающей антенны радио-станции мощность радиосигнала падает. Для диапазона FM зона уверенного приема находится в пределах 20-25 км в режиме "Стерео" и 30-40 км в режиме "Моно".
Примечание: описание переключателей приведено в разделе "Магнитола и проигрыватель компакт-дисков".
2. Проигрыватель аудиокассет.
- а) Примерно раз в месяц производите очистку лентопротяжного механизма магнитолы с помощью чистящей кассеты. Это обеспечит постоянное качество воспроизведения.
- б) Не рекомендуется использовать кассеты длительностью 120 минут, т.к. из-за малой толщины пленки есть опасность повреждения пленки или намотки ее на элементы ленто-протяжного механизма.
- в) Не подвергайте аудиокассеты воздействию высокой температуры, например, положив кассету под ветровым стеклом. Это может вызвать деформацию корпуса кассеты.
3. Проигрыватель компакт-дисков.
- а) В холодное время года или при повышенной влажности из-за запотевания поверхности диска и оптических элементов проигрывателя возможны сбои при воспроизведении. После нормализации влажности работа аудиосистемы восстанавливается.
- б) При сильной вибрации возможны искажения и перерывы воспроизведения компакт-диска. Это не является неисправностью.
- в) Не рекомендуется оставлять диски на открытом солнце. Оберегайте поверхность диска от царапин.
Основные регулировки
1. Аудиосистема включается нажатием регулятора [1], этим же регулятором осуществляется регулировка громкости звучания. Также кассетный проигрыватель или проигрыватель компакт-дисков автоматически включается при установке кассеты или компакт-диска. При выталкивании кассеты или компакт-диска аудиосистема вернется в исходное состояние - выключится или перейдет в режим радио.
2. Регулировка тембра и баланса.
Регулировка тембра и баланса осуществляется вращением регуляторов [5] и [6]. Переключение между параметрами регулировки осуществляется вытягиванием соответствующего регулятора.
- BAS (тембр низких частот).
- BAL (баланс между правыми и левыми динамиками).
- TREB (тембр высоких частот).
- FAD (баланс между передними и задними динамиками).
Примечание: параметр, отмеченный снизу ручки, регулируется в вытянутом ее состоянии.
Радиоприемник
Нажатием на кнопку [11] (AM-FM) включается радио, повторным нажатием - переключается диапазон (AM, FM1 или FM2).
Настройка радиостанций
1. Нажимайте на кнопку [8] "TUNE" до звукового сигнала (включится автоматический поиск радиостанции). Поиск остановится при нахождении устойчивого сигнала. Если автоматический поиск не фиксирует настройку из-за слабого сигнала от радиостанции, то нажмите на кнопку настройки еще раз (автоматический поиск отключится) и выполните настройку вручную по одному шагу. При стереофоническом приеме на дисплее высвечивается индикатор "ST".
Примечание: для диапазона AM шаг настройки 10 кГц, для диапазона FM шаг настройки 0,1 МГц.
2. Настроить автоматически радио-станции можно также с помощью кнопки [2] (SCAN), приемник будет настраиваться по 5 секунд на одну за другой принимаемые станции в порядке увеличения частоты радиоприема. Для остановки нужно повторно нажать кнопку.
Программирование настроек
1. Настройки наиболее часто слушаемых радиостанций можно занести в память магнитолы. При программировании вручную возможно запоминание по 6 станций в каждом диапазоне (AM, FM1, FM2), Примечание: при продолжительном отключении аккумуляторной батареи все настройки из памяти магнитолы стираются и вместо них устанавливаются заводские настройки.
2. Для программирования настроек вручную:
- а) Выберите диапазон и настройтесь на нужную радиостанцию.
- б) Нажмите и удерживайте одну из кнопок [6] (с номерами 1 - 6) более чем две секунды. Во время сохранения настроек звук радиопередачи прервется, затем на дисплее появится частота станции и ее номер в памяти.
- в) Переключение на настроенную радиостанцию осуществляется кратким нажатием на нужную кнопку.
Магнитофон
Сразу после установки кассеты магнитола автоматически переходит в режим магнитофона и начинается воспроизведение кассеты. Для извлечения кассеты и переключения в режим радио нажмите кнопку (4) "EJECT".
Примечание: для магнитолы, описание которой приведено в данном руководстве, тип ленты аудиокассеты определяется автоматически.
Реверс
Изменение направления воспроизведения кассеты производится нажатием на кнопку [10] "ТАРЕ". Индикатор на дисплее магнитолы будет показывать направление воспроизведения кассеты.
Примечание: направление воспроизведения кассеты будет изменено автоматически, когда при воспроизведении лента закончится.
Ускоренная перемотка
Для перемотки кассеты нажмите одну из кнопок [7] (перемотка назад -
, "5", вперед -
, "6"). Для остановки
перемотки и начала воспроизведения нажмите кнопку перемотки ещё раз.
Автоматический поиск записи
Данная функция предназначена для перехода на любую из записей, находящихся до или после текущего места воспроизведения. Однако общий интервал составляет 7 записей. Это означает, что можно выбрать только 4 записи до текущего места (с учетом текущей записи) или 3 записи после текущей. Для этого нажмите на соответствующую сторону кнопки [8] (назад -
, вперед - ) столько раз, на сколько записей необходимо перейти (при переходе назад учитывайте текущую запись).
Примечание: если пауза между записями менее 4 секунд или заполнена посторонним шумом, записан длительный фрагмент со слабым звуком или речь с большими паузами, то работа функции поиска записи может быть неправильной.
Система шумопонижения
При прослушивании кассет, записанных с использованием системы шумопонижения "DOLBY" (с меткой NR), нажмите кнопку [7] "1" (ЦП). При последующем нажатии данная система выключается.
Проигрыватель компакт- дисков
Переключение на режим проигрывателя компакт-дисков осуществляется кнопкой [9] "CD". Для выключения проигрывателя компакт-дисков нажмите кнопку [1] "PWR" или переключите аудиосистему в другой режим кнопкой [11] "FM/AM".
Примечание: воспроизведение компакт-диска остановится при нажатии кнопки извлечения диска [12] "EJECT" на проигрывателе компакт-дисков.
Выбор записи
Для выбора записи (трека) нажимайте на кнопку [7] (номер меньше -
, "2", номер больше -
, "3"), пока на дисплее не высветится номер необходимой записи с индикатором "TRACK".
Повтор записи
Для циклического воспроизведения текущей записи нажмите кнопку [7] "RPT", "4". На дисплее высветится надпись "RPT". Для отключения данного режима нажмите кнопку еще раз.
Выбор фрагмента записи
Данная функция предназначена для перехода на любой фрагмент записи, находящийся до или после текущего места воспроизведения. Для этого нажмите на соответствующую сторону кнопки [7] (
, "5" или , "6"). Перемотка остановится при отпускании кнопки (при переходе назад учитывайте текущее место воспроизведения).
Быстрый просмотр диска
При нажатии на кнопку (2) "SCAN" проигрывается по 10 секунд из каждой записи текущего диска по порядку. На дисплее высветится надпись "SCAN". При повторном нажатии на данную кнопку воспроизведение выбранной (текущей) записи будет выполнено полностью с ее начала.
Коды неисправностей
Если в результате каких-либо неисправностей проигрыватель компакт-дисков не работает, то на дисплее могут выводится следующие коды:
| Код | Неисправность |
| Ег2 | Дефект механизма воспроизведения компакт-диска |
| ЕгЗ | Сбой при считывании данных (дефект компакт-диска) |
| Егб | Дефект компакт-диска (сторона) |
| Ег8 | Неисправность лентопротяжного механизма магнитолы или неисправность механизма извлечения кассеты |
| ННН | Остановка воспроизведения из-за перегрева проигрывателя. |
| NO CD | Не вставлен компакт-диск |
Антенна

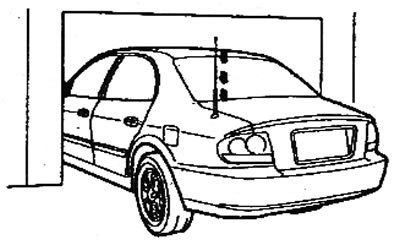

Внимание: перед мойкой автомобиля и заездом в помещение с низким потолком убедитесь, что антенна снята, иначе она может быть повреждена.
Штыревая антенна

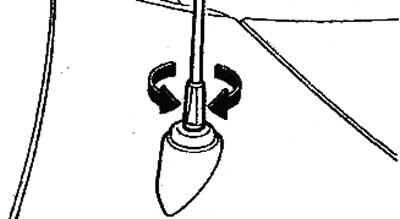

Данная антенна является съемной. Чтобы ее снять необходимо повернуть ее против часовой стрелки. Для установки антенны поворачивайте ее по часовой стрелки.
Выдвижная антенна
Данная антенна приводится в рабочее состояние в ручную Для этого возьмитесь за верхний конец антенны и вытяните вверх, до возникновения сопротивления.
Автоматическая выдвижная антенна
Антенна автоматически выдвинется при повороте ключа в замке зажигания в положение "ON" или "АСС". При переводе ключа в замке зажигания в положение "LOCK" антенна автоматически сложится.
