Снятие

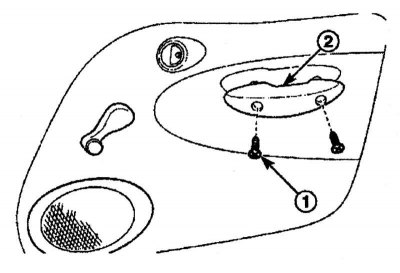

Рис. 10.2. Расположение винтов (1) крепления ручки (2) передней двери
Выверните винты 1 (рис. 10.2) и снимите ручку 2 передней двери.
Снимите внутреннюю ручку привода замка двери в следующем порядке:

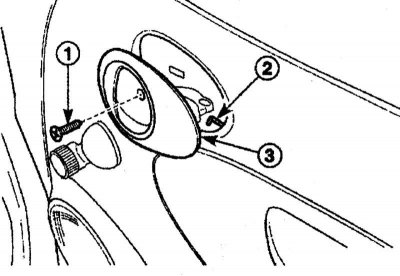

Рис. 10.3. Расположение винта (1) крепления внутренней ручки привода замка двери (3) и место отсоединения тяги (2)
- выверните винт 1 (рис. 10.3);
- отсоедините тягу 2 внутренней ручки привода замка двери;
- вытяните внутреннюю ручку 3 привода замка двери.
Снимите ручку привода стеклоподъемника передней двери в следующем порядке:
- полностью закройте окно и отметьте расположение ручки стеклоподъемника;
Исходник статьи на этом веб-сайте autoinstruction.ru

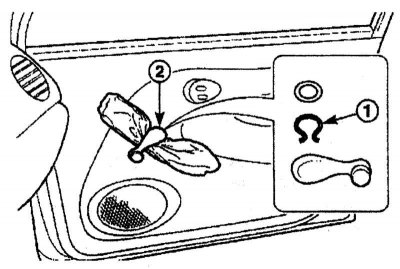

Рис. 10.4. Использование чистой ткани вставленной между ручкой и обивкой двери для освобождения стопорного кольца (1) и снятия ручки (2)
- освободите стопорное кольцо 1 (рис. 10.4) и снимите ручку 2. Скоба освобождается, если вставить чистую ткань между ручкой и обивкой двери; протягивая ткань напротив концов скобы, зацепите скобу и освободите ее. Натягивайте ручку на себя, чтобы она после освобождения скобы снялась со шлицов стеклоподъемника.

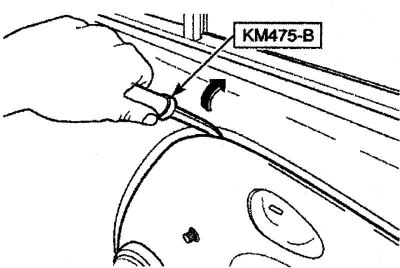

Рис. 10.5. Съемник КМ475—В для отделения панели обивки передней двери от двери
Съемником КМ475—В отделите панель обивки передней двери от двери (рис. 10.5). Чтобы не повредить краску двери, оберните съемник тканью.
Установка
Установите панель обивки двери.
Установите ручку привода стеклоподъемника со стопорным кольцом.
Установите внутреннюю ручку двери и ручку привода замка двери и закрепите их винтами.
