Снятие
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Батарея находится в багажном отсеке позади крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается в двигательном отсеке.
В результате отключения аккумуляторной батареи стираются данные из памяти неисправностей некоторых приборов управления. При необходимости перед отключением батареи следует считать данные памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.
2. Изолируйте отрицательный полюс на аккумуляторной батареи, чтобы исключить случайный контакт с ним.

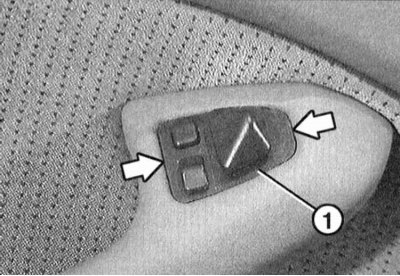

3. Снимите наверх с помощью двух небольших отверток выключатель зеркала -1-. При этом отвертки ставятся в точках, показанных на иллюстрации стрелками. Расстыкуйте два штекерных соединения и снимите выключатель зеркала.

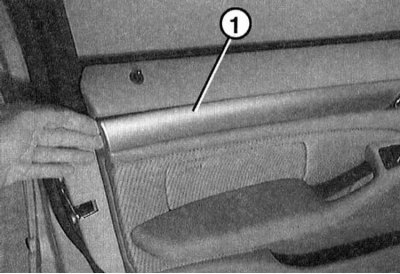

4. Снимите пальцами козырек -1- с двери с задней торцевой стороны. При этом снимать начинайте с заднего торца. Козырек закреплен четырьмя зажимами.

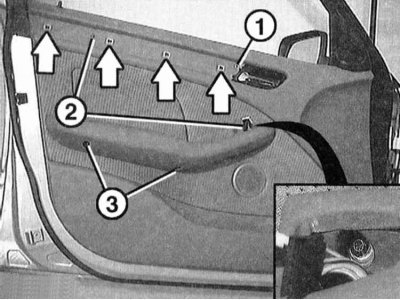

5. Выверните винты (1/2/3) отверткой Torx Т20.
Винт -1- длиннее других. Стрелки - опоры для верхнего козырька.

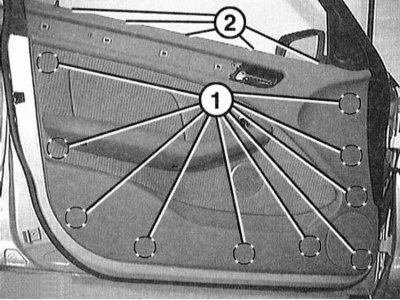

6. Отожмите облицовку от двери и отсоедините в точках -1-. Для отжатия используйте пластмассовый клин, например, HAZET 1965-20.
7. Оттяните облицовку вверху от двери и отсоедините в точках -2- из скоб, начиная с стороны петель.
8. Поднимите облицовку двери через стопорную кнопку.

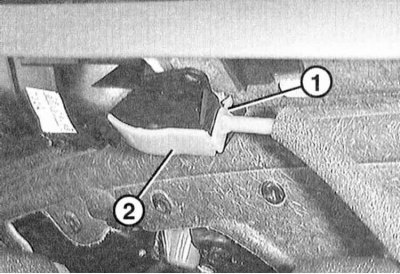

9. Отсоедините трос внутреннего привода двери. Для этого откройте рычаг внутреннего привода двери. В этом положении отсоедините белый пластмассовый зажим -1- и снимите трос -2- назад с приводного рычага.
10. С обратной стороны облицовки расстыкуйте разъем громкоговорителя. Отсоедините два крепления кабеля и протяните электрические провода.
11. Снимите облицовку двери.

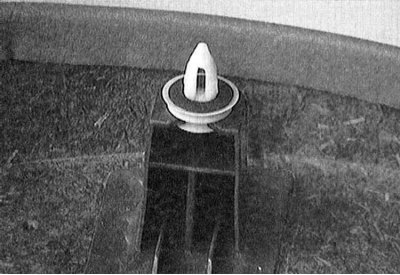

12. Проверьте зажимы облицовки двери, при необходимости замените.
Перед снятием подушки безопасности обязательно ознакомьтесь с правилами безопасности в отношении подушки, обратитесь к Разделу Рулевое управление с гидроусилителем (сервоуправление).
13. Отверните три болта крепления -3- боковой подушки безопасности -1-. С обратной стороны расстыкуйте разъем желтого цвета и снимите подушку безопасности.
Болты крепления покрыты средством для фиксации резьбовых соединений и их необходимо заменить.

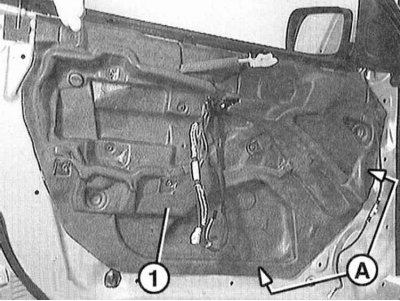

14. Отсоедините по контуру крышку -1- от двери. Для этого потяните ее немного пальцами, затем пластмассовым клином отожмите клеевой валик на двери.
Особенно осторожно действуйте в нижней и передней части -А-. Поврежденную крышку двери необходимо заменить.
Установка
15. Тщательно наклейте крышку на вырез двери. При этом следите за тем, чтобы она совпала с отверстиями.
Следите за тем, чтобы не повредить крышки двери, в противном случае в автомобиле будет сквозняк. Клеевая масса должна быть нанесена по контуру. При необходимости следует восстановить клеевой уплотнение с помощью бутилового шнура BMW.
16. Проверьте, отсоединен ли отрицательный кабель (-) аккумуляторной батареи. Если нет, отсоедините его при выключенном зажигании.
17. Установите на место боковую подушку безопасности. Для этого состыкуйте разъем желтого цвета с обратной стороны и зафиксируйте его так, чтобы был слышен отчетливый щелчок. Проверьте надежность фиксации штекерного соединения. Закрепите боковую подушку безопасности тремя новыми винтами моментом 8.5 Н·м.

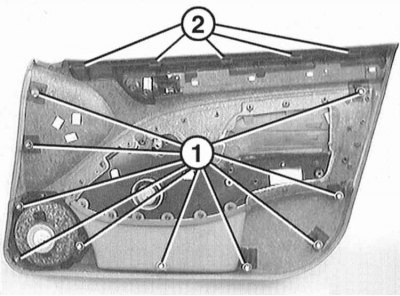

18. Проверьте надежность крепления зажимов -1- облицовки двери, при необходимости замените. 2 – опоры верхних скоб.
19. Протяните с обратной стороны облицовки электрические провода. Зафиксируйте кабели и состыкуйте разъем громкоговорителя. При необходимости закрепите штекер привода зеркала клейкой лентой в вырезе облицовки двери.
20. Соедините трос внутреннего привода двери в рычаге. При этом зажим вставьте спереди, прижмите сзади и зафиксируйте крючок.
21. Приподнимите облицовку двери над кнопкой фиксации.
22. Установите облицовку сверху у скоб и прижмите. При необходимости прихлопните ладонью.
23. Выставьте облицовку над отверстиями пластмассовых зажимов и осторожно прихлопните ладонями.

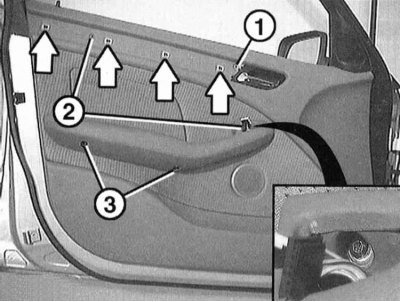

24. Закрепите винтами (1/2/3) облицовку двери. При этом следите за тем, чтобы более длинный винт был ввернут в точке -1-.
25. Вставьте верхний козырек с четырьмя зажимами в опорные элементы и прижмите. При необходимости осторожно прихлопните ладонями.
26. Состыкуйте разъем выключателя зеркала и вдавите выключатель в отверстие облицовки двери.
Во время присоединения аккумуляторной батареи в автомобиле не должны находиться люди
27. Присоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Установите часы.
Отличия для облицовки задней двери
Автомобили с электрическим стеклоподъемником:
28. Снимите вверх выключатель стеклоподъемника у переключателя.
Автомобили без электрического стеклоподъемника:
29. Снимите козырек вместо выключателя стеклоподъемника с помощью двух небольших отверток.
(Информация размещена на интернет-сайте: Autoinstruction.ru)

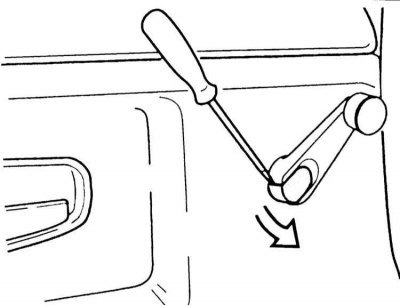

30. Снимите рукоятку стеклоподъемника. Для этого:
- Снимите отверткой козырек (стрелка на иллюстрации).
- Выверните находящийся под ним винт.
- Снимите рукоятку стеклоподъемника с оси вместе с шайбой.
