Снятие
1. Снимите облицовку крышки багажника, обратитесь к Разделу Снятие и установка облицовки крышки багажника.
2. Снимите держатель лампы правого заднего фонаря, обратитесь к Разделу Замена ламп накаливания наружного освещения.
3. Отсоедините кабель заднего фонаря у крышки цилиндра замка.
4. Отверните два винта крепления крышки цилиндра замка. Оттяните крышку с правой стороны от листа и отсоедините ее из отверстия. Выньте крышку сбоку из направляющих и снимите.

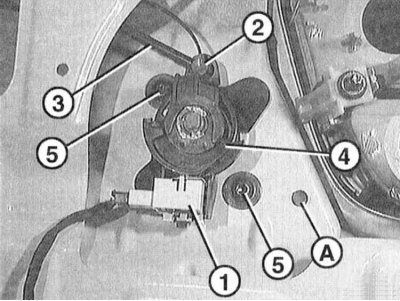

5. Расстыкуйте разъем -1-.
6. Снимите блокировку -2- и отсоедините тягу -3- у цилиндра замка.
7. Выверните винты -5-.
8. Поверните цилиндр замка вправо так, чтобы направляющие стояли в вырезах листа, затем снимите цилиндр вниз.
9. Расстыкуйте разъем у замка крышки багажника.

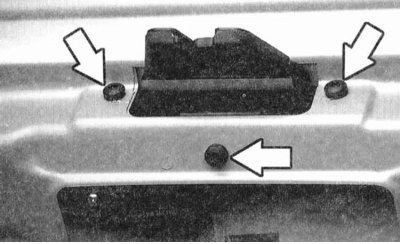

10. Отверните винты крепления замка в крышке багажника и выньте через отверстие в листе.
11. Отсоедините блокировку тяги привода, отсоедините тягу и выньте замок.
Установка
12. Соедините тягу с замком, соедините блокировку.
13. Вставьте замок и закрепите его винтами. Состыкуйте разъем.
14. Вставьте цилиндр замка в вырезы кузова, поверните налево и закрепите. Если цилиндр замка заменяется, замените резиновую втулку в крышке багажника.
Проверьте работу замка и цилиндра при открытой крышке багажника.
15. Соедините замок с тягой привода, восстановите блокировку.
16. Состыкуйте разъем.
17. Введите крышку цилиндра замка слева в направляющие, прижмите справа и защелкните. Закрепите крышку двумя винтами.
18. Соедините электрические провода заднего фонаря у крышки.
19. Установите держатель лампы заднего фонаря, обратитесь к Разделу Замена ламп накаливания наружного освещения.
20. Установите облицовку крышки багажника, обратитесь к Разделу Снятие и установка облицовки крышки багажника.
