Соблюдайте указания по проведению кузовных работ, обратитесь к Разделу Общая информация и меры безопасности.
Снятие
1. Отсоедините планку на крыле с помощью широкого пластмассового шпателя.
2. Снимите боковой повторитель поворота, обратитесь к Разделу Замена ламп накаливания наружного освещения.
3. Снимите фару, обратитесь к Разделу Снятие и установка фары.
4. Снимите наверх защиту кромки.
5. Маркируйте краской положение соответствующего переднего колеса относительно ступицы. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса при стоящем на земле автомобиле. Поднимите переднюю часть автомобиля, поставьте ее на подставки и снимите переднее колесо.

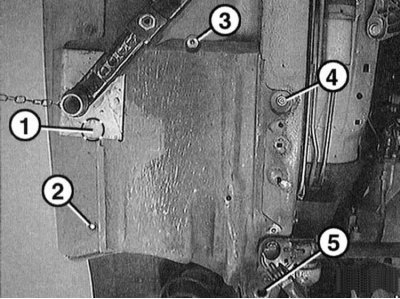

6. Снимите локер крыла у продольной балки. Для этого выньте небольшой отверткой зажимы -1- и -2-.
Сначала выньте штифт из центра зажима, а затем выньте зажим. Зажим -2- на иллюстрации закрыт планкой.
7. Отверните гайку -3- и болт -4-. Отсоедините нижнюю крышку двигательного отсека в точке -5-, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека.
8. Отверните болты крепления -1- и снимите передний козырек арки колеса -2-.
Выверните дополнительный болт в передней части снизу. На иллюстрации болт не виден.
9. Отверните болты крепления -4- локера крыла -3-. Выньте зажимы -5-, при этом сначала выньте штифты, а затем зажимы.
10. Откройте дверь и через щель отверните болт крепления (стрелка на иллюстрации) на стойке -А-.

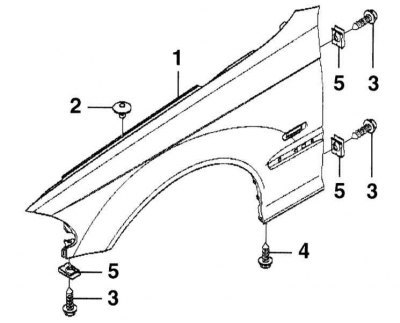

11. Выверните три самореза длиной 22 мм -3- и один саморез длиной 19 мм -4-.
12. Выверните верхние винты крепления Torx -2- крыла -1-. 5 – гайки из листового материала.
13. Благодаря наличию защитного покрытия днища крыло надежно закреплено. Для отсоединения крыла необходим фен, создающий температуру не менее 400°С.
14. Установите фен с плоской насадкой в верхнем и заднем районе крыла и размягчите защитное покрытие. После этого снимите снизу в передней части прилегания крыла защитное покрытие. Это важно сделать именно в указанном месте, так как в противном случае при снятии крыло может вспучиться.
15. Снимите крыло.
Установка
16. Очистите прилегающие поверхности крыла, при необходимости выправите.
17. При необходимости покройте крыло краской.
18. В местах прилегания проложите обычную уплотнительную ленту.
19. Установите крыло на место, выставите приблизительно и слегка закрепите болтами.
20. Выставите крыло, при этом следите за равномерным зазором по отношению к двери и капоту, обратитесь к Спецификациям.
21. Затяните все болты крепления крыла.
22. Нанесите на внутреннюю поверхность крыла защитное покрытие.
23. Закрепите болтами локер крыла и передний козырек арки колеса. Вставьте зажимы и вдавите заподлицо штифты.
24. Установите на место переднее колесо так, чтобы совпали маркировки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колеса не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колеса и затяните болты крест-накрест моментом 100 Н·м.
25. Наденьте сверху элемент защиты кромок.
26. Установите фару, обратитесь к Разделу Снятие и установка фары.
27. Установите боковой повторитель поворота, обратитесь к Разделу Замена ламп накаливания наружного освещения.
28. Наденьте на крыло планку.
