Снятие
Внимание: На рисунках показано снятие при установленной облицовке двери. Для снятия требуются 2 специальные приспособления фирмы BMW и наличие некоторого опыта выполнения работы. В противном случае облицовку двери рекомендуется снять.

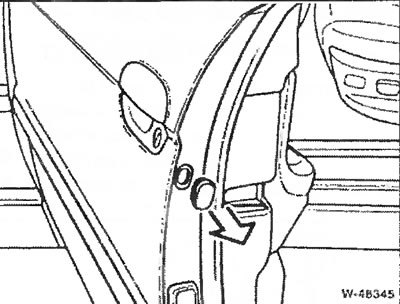

Снять с торца двери заглушку.
Внимание: Заглушка состоит из двух частей. Сначала нужно отжать отверткой центральную часть, затем открепить и вытащить наружную часть.

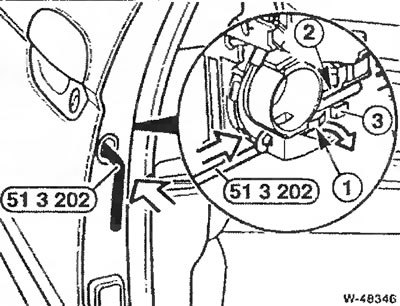

Завести через монтажное отверстие приспособление BMW-5132D2 и поднять стопорную планку -1- платы запирания -2- над стопорным выступом -3-.

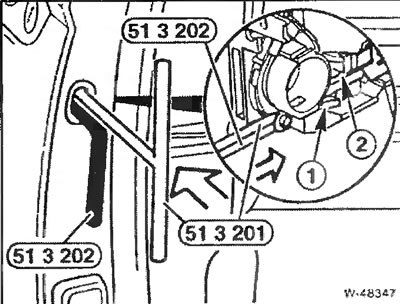

Завести через отверстие платы запирания -2- приспособление BMW-513201 и при поднятой стопорной планке -1- нажать его вперед.
Приспособление BMW-513202 удалить.
Снятие без использования специальных приспособлений
Снять облицовку двери.

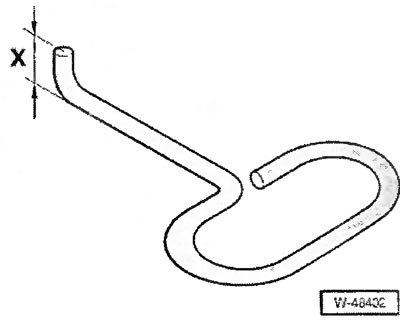

Самостоятельно изготовить из проволоки подходящий крюк. При этом конец проволоки (диаметром 2 мм) размером X = 5 мм изогнуть под прямым углом.
Крюк вместо приспособления BMW-51 3201 через монтажное отверстие в торце двери вставить в проушину платы запирания.
С помощью крюка сдвинуть плату запирания до упора вперед.

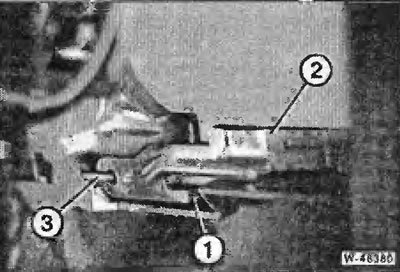

Используя отвертку, поднять стопорную планку -1- платы запирания -2- над стопорным выступом. В этом положении крюком -3- сдвинуть плату запирания вперед настолько, чтобы через ее проем обеспечить доступ к наружной ручке двери. На рисунке показано положение платы запирания при снятой наружной ручке двери. 3 — проволочный крюк заведен в проушину платы запирания.

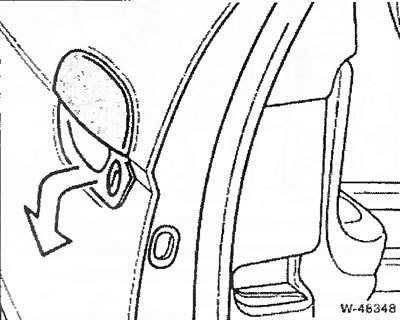

Наружную ручку двери внизу отжать движением наискось вниз вытащить.
Установка
Наружную ручку двери вставить и прижать.

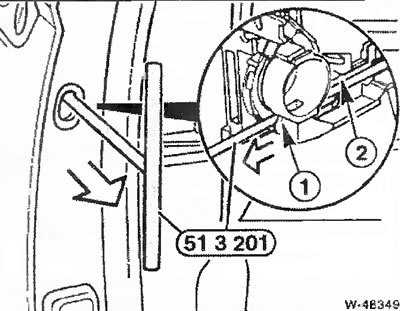

Приспособлением BMW-513201 или проволочным крюком потянуть плату запирания -2- назад, пока стопорная планка не зафиксируется. 1 — отверстие в плате запирания.
Привести наружную ручку двери в действие и проверить безупречность ее функционирования.
Если снималась, установить на место облицовку двери.
Вставить заглушку с торца двери. При этом сначала закрепить наружную часть, а затем вжать внутреннюю.
