Снятие
Вывернуть у каждого шарнира болт с шестигранной головкой, используя для этого сменную головку на 10 мм и шарнирный переходник.
Снять сбоку с помощью отвертки с пальца -3- стопорную шайбу -2-.
Палец -3- с помощью бородка выбить вверх, при необходимости придерживать молотком у ограничителя хода двери.

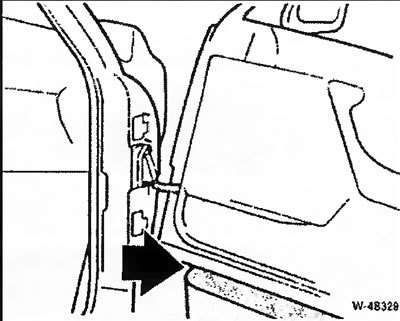

Снять дверь с шарниров и поставить на подходящую подставку-стрелка-. Подставка должна быть достаточно высокой, чтобы жгут проводов, проложенных в двери, не испытывал натяжения.
Внимание: Не повредить лак на двери и передней стенке, при необходимости с целью зашиты от повреждений закрыть их клейкой лентой.

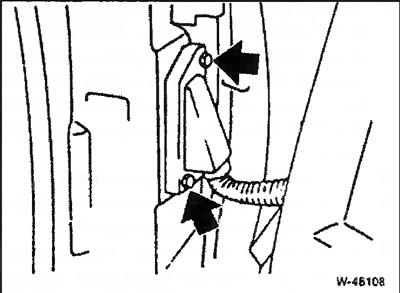

Отвернуть крепление -стрелки- удерживающей рамки штекера. После этого штекерный разъем вытащить.

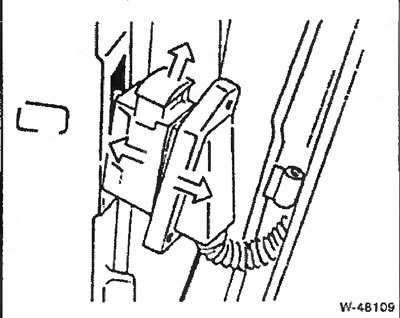

Стопорный зажим -верхняя стрелка- потянуть вверх и штекерный разъем разъединить.
Установка
Соединить штекерный разъем потребителей электроэнергии и вжать стопорный зажим. Штекерный разъем поджать к стойке двери и закрепить удерживающей рамкой.

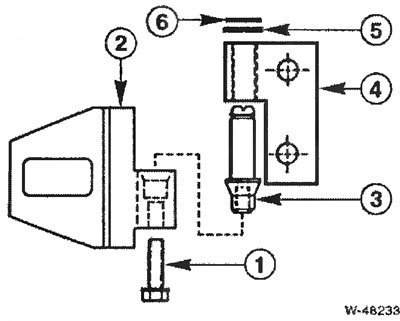

1 - болт с шестигранной головкой; 2 - верхний шарнир со стороны кузова; 3 - палец шарнира; 4 - верхний шарнир с втулкой подшипника со стороны двери; 5 - шайба; 6 - стопорная шайба
Вместе с помощником поставить дверь на верхний и нижний шарниры. Дверь направляется пальцами -3-. Путем подкладки на шарнир установочных шайб можно отрегулировать дверь заново. При установке прежней двери ее регулировка, как правило, не требуется.
Ввернуть в каждый шарнир по болту с шестигранной головкой -1-.
Палец ограничителя хода двери вбить молотком и застопорить зажимом.
Дверь закрыть и проверить, равномерный ли зазор между дверью и кузовом по периметру. При необходимости отпустить у шарниров болты с шестигранными головками и с помощью верхних болтов выставить дверь по высоте.
Указание: при установке новой двери, чтобы сместить ее наружу или внутрь, под шарниры устанавливаются регулировочные шайбы.
Внимание: Регулировка двери производится только в укомплектованном виде (например, при наличии стеклоподъемника, оконного стекла и т.п.), поскольку на регулировку влияет вес двери. Для проведения регулировки уплотнения двери снять. Если снимались передняя и задняя боковые двери, то сначала регулируется задняя дверь, а затем передняя.

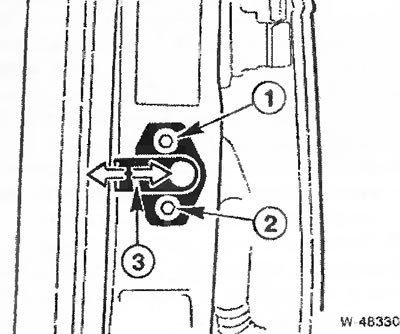

Шлицевой отверткой отпустить крепление -1- запирающего пальца у стойки В, а крепление -2- отпустить настолько, чтобы запирающий клин можно было лишь передвигать.
Внимание: Регулировку запирающего клина по глубине -3- не изменять.
Ручку двери поднять и удерживать. Дверь закрыть — в результате этого происходит регулировка запирающего клина по высоте и наклону.
Внимание: Для более качественной регулировки запирающего клина в мастерской на замок двери устанавливается калибр BMW-51 2 090. Если калибр не используется, то после регулировки может возникнуть так называемый "треск" запирающего клина.
Дверь осторожно открыть и болты крепления затянуть моментом 30 Нм.
Указание: с передней стороны дверь может быть утоплена внутрь не более чем на 1 мм, с задней стороны допускается ее выступание наружу также не более чем на 1 мм. Изношенный запирающий клин предварительно следует заменить.
