Снятие

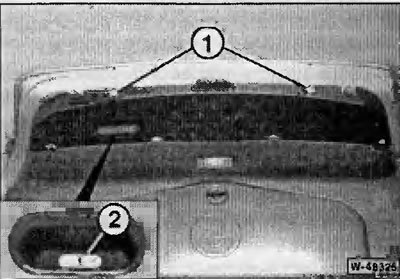

Открыть крышку багажного отсека и снять с нее нижнюю облицовку. Для этого вытащить распорные заклепки -1-. Вытащить из выемки ручки накладку -2- и вывернуть расположенный под ней винт. Движением вниз открепить облицовку. Стрелками на рисунке показано расположение зажимов. Поврежденные зажимы заменить на новые.
Перекусить стягивающий провода хомут и разъединить штекерный разъем.

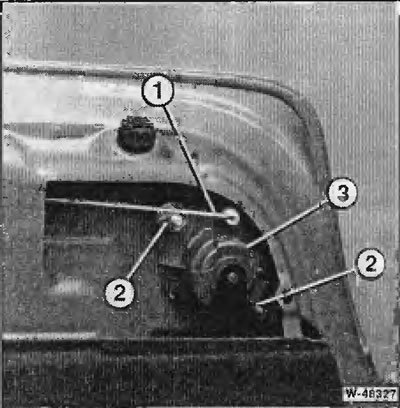

Вытащить тягу -1-.
Отвернуть гайки -2- и снять цилиндр замка -3-.

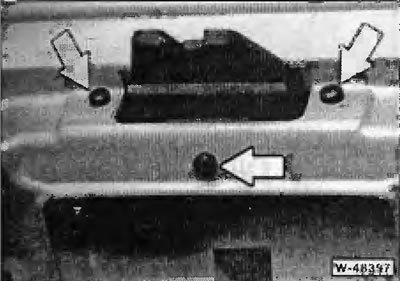

Отвернуть крепление верхней части замка крышку багажного отсека.
Установка
Верхнюю часть замка вставить и привернуть. Если замок заменяется, то установочный привод переставить на новый замок.
Вставить цилиндр замка по центру выемки в кузове и привернуть. Если цилиндр замка заменяется, микровыключатель следует переставить на новый цилиндр. Для этого снять пружинный зажим, отжать держатель и микровыключатель снять.
Установить соединительную тягу.
Подсоединить электрические провода и зафиксировать их новым хомутом.
Проверить на отсутствие повреждений зажимы для нижней облицовки крышки багажного отсека, поврежденные зажимы заменить.
Приставить нижнюю облицовку к крышке багажного отсека и привернуть винтами. Вставить и закрепить распорные заклепки. Закрепить накладку.
