- Контрольный шаблон BMW, который можно изготовить и самостоятельно.
Изнашиваемые детали:
- Только если в результате проверки установлен износ сцепления: ведомый диск сцепления.
Сцепление самоустанавливающееся и не требует технического обслуживания. Износ ведомого диска определяется по свободному ходу педали сцепления. Толщина ведомого диска измеряется в установленном положении с помощью специального контрольного шаблона. Шаблон можно изготовить самостоятельно.
В рамках регламентных работ по техническому обслуживанию толщину ведомого диска необходимо проверять через каждые 80000 км.
Источник статьи доступен на портале www.autoinstruction.ru
Изготовить контрольный шаблон из стального листа по эскизу. Передняя часть шаблона имеет толщину 5 мм, а противоположная 2 мм.
Поднять автомобиль.

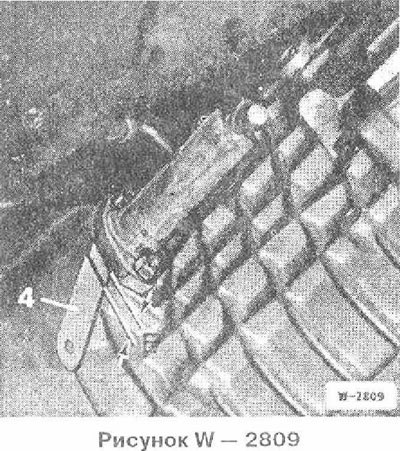

Накладка ведомого диска в норме, если шаблон 4 может вводиться в отверстие исполнительного цилиндра до упора.
При зазоре Е = 5 мм между контрольным шаблоном и исполнительным цилиндром, ведомый диск изношен и подлежит замене.
