Порядок снятия
1. Отсоединить провод от отрицательного вывода аккумуляторной батареи.
2. Снять КПП с автомобиля. См. Раздел 5B, "Пятиступенчатая механическая коробка переключения передач".

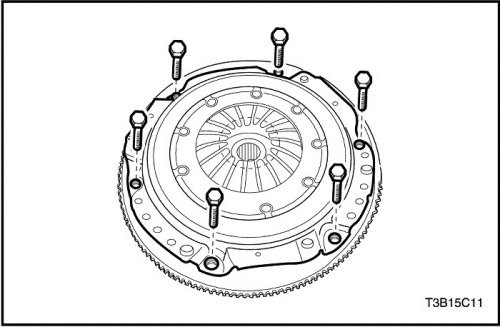

3. Выкрутить болты крепления нажимного диска к маховику и снять нажимной диск сцепления.
Важно: При выкручивании последнего болта необходимо придерживать диск.

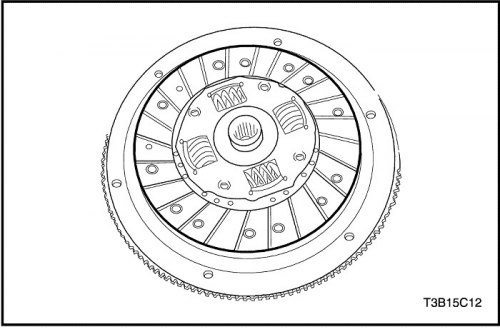

4. Снять ведомый диск сцепления с маховика.
Порядок осмотра - ведомый диск сцепления
1. Осмотр
- Визуально проверить рабочие поверхности сцепления на износ или замасливание.
- Проверить пружину на отсутствие повреждений или ослабление.
- Проверить ведомый диск сцепления на деформацию или коробление. В случае обнаружения дефектов следует установить новый диск сцепления.

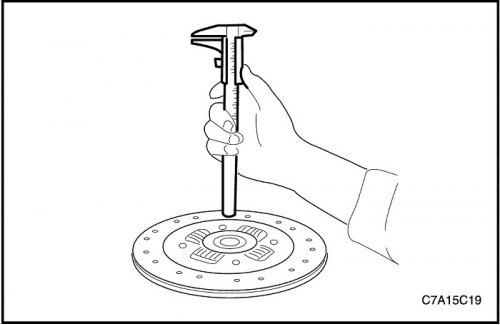

2. Проверка ведомого диска сцепления
- Измерить глубину утапливания головки заклепки относительно поверхности диска.
- Если измеренное расстояние меньше допустимого предела, следует заменить ведомый диск.
- Глубина утапливания головки заклепки (минимально допустимая): 1,1 мм (0,043 дюйма)

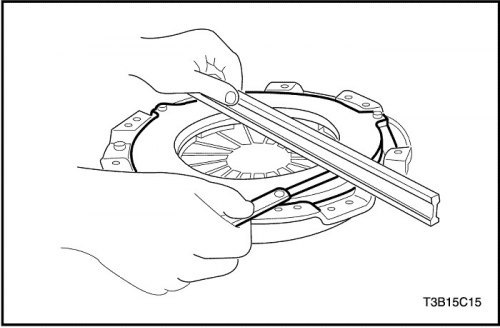

Порядок осмотра - нажимной диск сцепления
1. Проверить лепестки нажимной пружины на износ.
2. Проверить поверхность нажимного диска на износ или растрескивание.
3. Проверить поверхность диска на замасливание. В случае обнаружения дефектов следует установить новый нажимной диск сцепления.

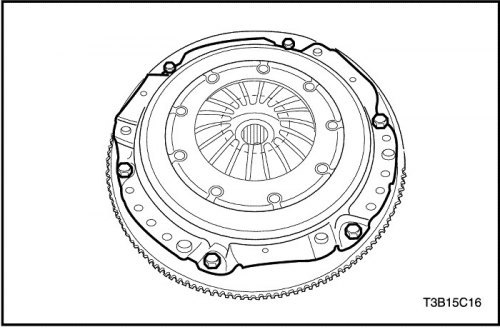

Порядок установки
1. Смазать шлицы в ступице ведомого диска сцепления универсальной смазкой.
2. Установить сцепление и отцентрировать нажимной и ведомый диски относительно маховика с помощью подходящего инструмента.
3. Вкрутить болты крепления нажимного диска к маховику.
Затянуть: Затянуть болты моментом 15 Н·м (11 фунт-футов).
4. Установить коробку передач в автомобиль. См. Раздел 5B, "Пятиступенчатая механическая коробка переключения передач".
5. Присоедините провод к отрицательному выводу аккумуляторной батареи.
