Необходимое оборудование
DW110-060 Кронштейн для подвески двигателя в сборе
Порядок снятия
1. Снять аккумуляторную батарею и полку аккумуляторной батареи. См. Раздел 1E1, Электрическая система двигателя - 2.0 Дизель; Раздел 1E2, Электрическая система двигателя - FAM II 2.4D; Раздел 1E3, Электрическая система двигателя - HFV6 3.2L.
2. Вывернуть крепежные болты масляного бачка рулевого привода с усилителем и отложить бачок в сторону.

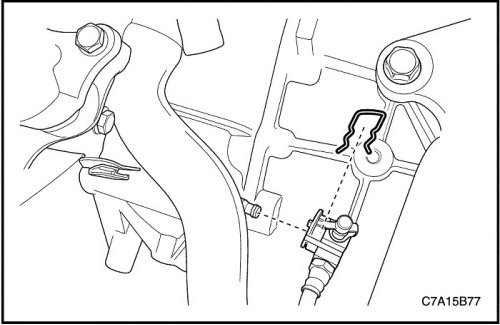

3. Вынуть шпильку и снять трубку цилиндра привода сцепления.

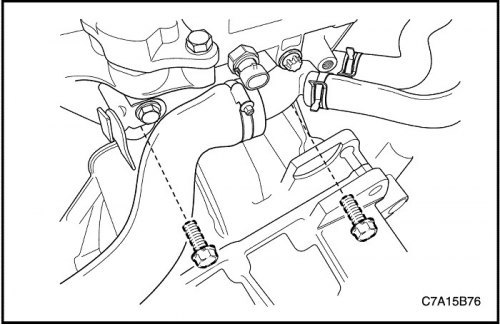

4. Выкрутить верхние болты крепления коробки передач к двигателю.

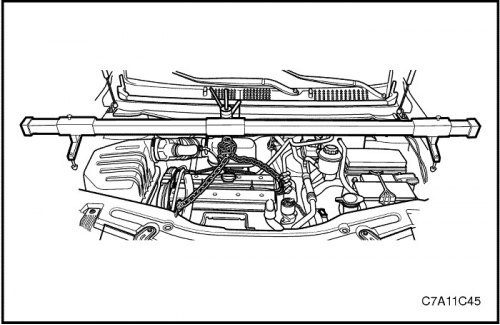

5. Установить DW110-060.
6. Приподнять автомобиль и установить его на предусмотренные для этого опоры.
7. Снять защиту картера двигателя. См. «Раздел 9N, рама и нижняя часть кузова» .

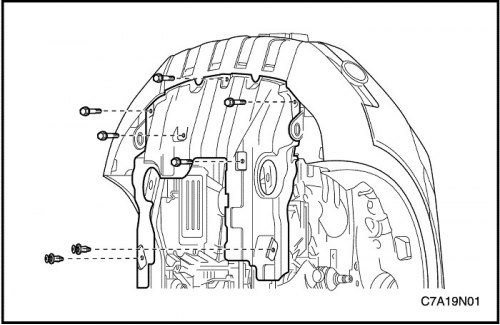

8. Снять левый пылезащитный чехол.

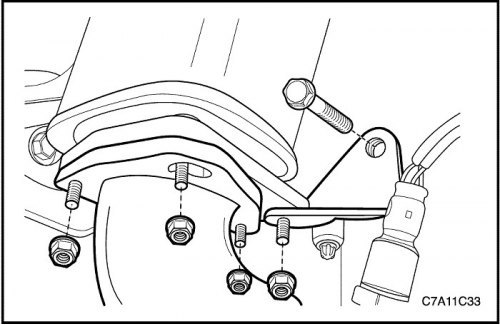

9. Снять приемную трубу глушителя. См. Раздел 1G1, Выпускная система двигателя - 2.0 Дизель; Раздел 1G2, Выпускная система двигателя - FAM II 2.4D; Раздел 1G3, Выпускная система двигателя - HFV6 3.2L.
10. Аккуратно снять раму с автомобиля. См. Раздел 2C, "Передняя подвеска".
11. Снять ведущие полуоси. См. раздел 3A, "Передний ведущий мост".

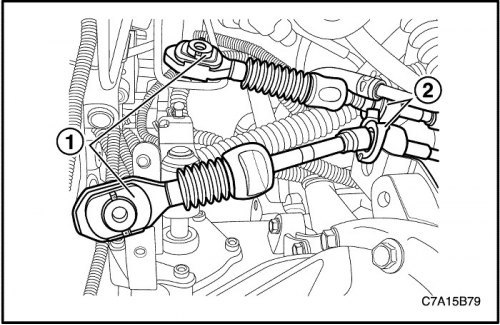

12. Снять тросы управления переключением (1) с коробки передач с главной передачей в сборе с помощью подходящего инструмента.
13. Снять тросы (2) с кронштейна троса управления переключением.

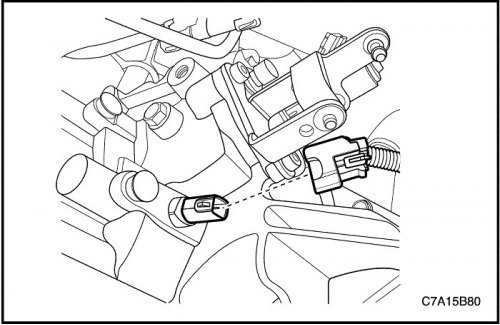

14. Отсоединить разъем электрической разводки выключателя лампы заднего хода.

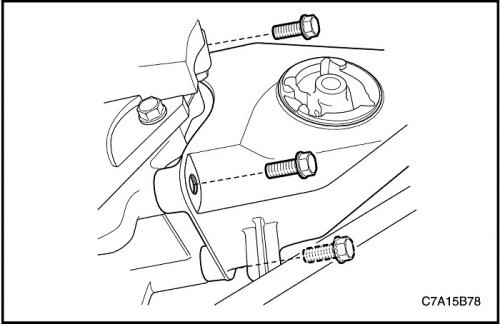

15. Вывернуть болты крепления подвески втулки переднего демпфера и снять втулку переднего демпфера.
16. Выкрутить болты крепления заднего кронштейна подвески КПП.
17. Снять втулку заднего демпфера и задний кронштейн подвески коробки передач с главной передачей в сборе.

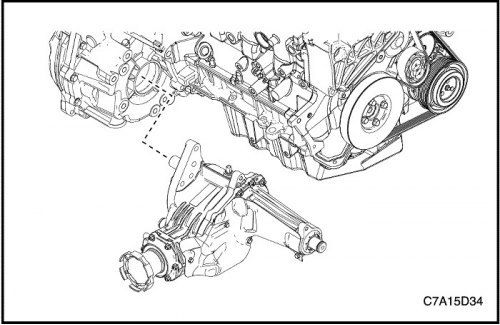

18. В случае с AWD снять раздаточную коробку с коробки передач с главной передачей в сборе. См. Раздел 5D, Раздаточная коробка.

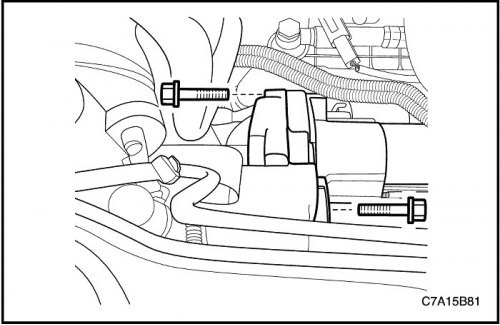

19. Снять стартер. См. Раздел 1E1, Электрическая система двигателя - 2.0 Дизель; Раздел 1E2, Электрическая система двигателя - FAM II 2.4D; Раздел 1E3, Электрическая система двигателя - HFV6 3.2L.
20. Опереть коробку передач с главной передачей в сборе на домкрат.

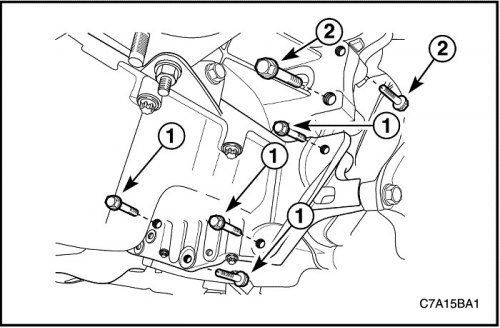

21. Вывернуть болты (1) крепления фланца масляного поддона к коробке передач с главной передачей в сборе.
22. Вывернуть правые нижние болты крепления двигателя к коробке передач с главной передачей в сборе возле втулки переднего демпфера (2).
Примечание: Относительно снятия болтов на HFV6 3.2L или 2.0S Дизель см. Раздел 1B, Механическая система двигателя - 2.0 Дизель; Раздел 1C2, Механическая система двигателя - HFV6 3.2L.

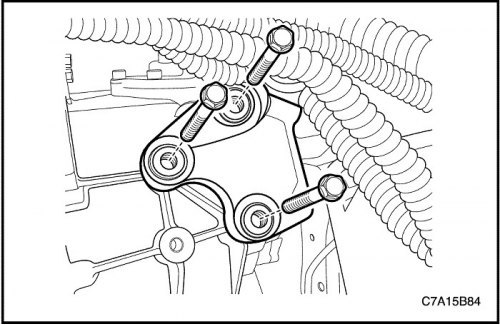

23. Вывернуть болты крепления левого верхнего кронштейна подвески коробки передач с главной передачей в сборе.

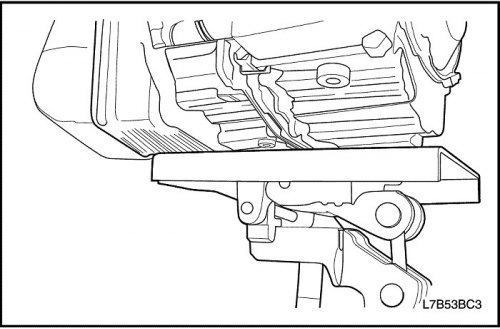

24. Аккуратно снять коробку передач с главной передачей в сборе с автомобиля.
Порядок установки
1. Установить коробку передач с главной передачей в сборе в автомобиль и опереть коробку передач с главной передачей в сборе на домкрат.
2. Установить болты крепления левого верхнего кронштейна подвески коробки передач с главной передачей в сборе.
Затянуть: Затянуть болты крепления левого верхнего кронштейна подвески коробки передач с главной передачей в сборе моментом 50 Н·м (37 фунт-футов).

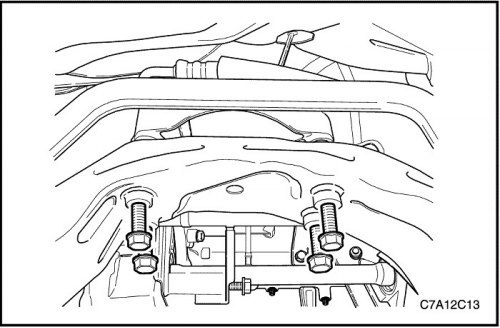

3. Установить правые нижние болты (2) крепления двигателя к коробке передач с главной передачей в сборе возле втулки переднего демпфера.
Затянуть: Затянуть правые нижние болты (2) крепления двигателя к коробке передач с главной передачей в сборе моментом 75 Н·м (55 фунт-футов).
4. Установить болты (1) крепления фланца масляного поддона к коробке передач с главной передачей в сборе.
Затянуть: Затянуть болты (1) крепления фланца масляного поддона к коробке передач с главной передачей в сборе моментом 50 Н·м (37 фунт-футов).
Примечание: Относительно установки и момента затяжки болтов на HFV6 3.2L или 2.0S Дизель см. Раздел 1B, Механическая система двигателя - 2.0 Дизель; Раздел 1C2, Механическая система двигателя - HFV6 3.2L.
5. Убрать домкрат, поддерживающий коробку передач с главной передачей в сборе.
6. Установить стартер. См. Раздел 1E1, Электрическая система двигателя - 2.0 Дизель; Раздел 1E2, Электрическая система двигателя - FAM II 2.4D; Раздел 1E3, Электрическая система двигателя - HFV6 3.2L.
7. В случае с AWD установить раздаточную коробку в коробку передач с главной передачей в сборе. См. Раздел 5D, Раздаточная коробка.

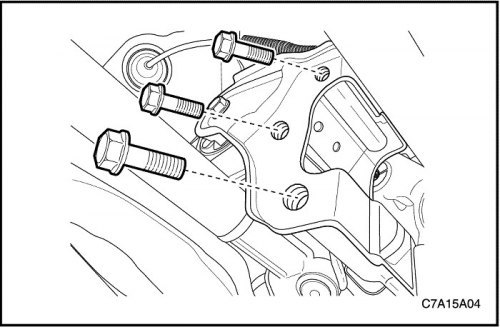

8. Установить втулку заднего демпфера и задний кронштейн подвески коробки передач с главной передачей в сборе.
9. Вкрутить болты крепления заднего кронштейна подвески КПП.
Затянуть: Затянуть болты крепления заднего кронштейна подвески коробки передач с главной передачей в сборе моментом 90 Н·м (66 фунт-футов).
10. Установить втулку переднего демпфера и болты крепления подвески втулки переднего демпфера.
Затянуть: Затянуть болты крепления подвески втулки переднего демпфера моментом 50 Н·м (37 фунт-футов).
11. Установить ведущие полуоси. См. раздел 3A, "Передний ведущий мост".
12. Соединить разъем электрической разводки выключателя лампы заднего хода.
13. Установить тросы (2) в кронштейн троса управления переключением.
14. Установить тросы управления переключением (1) в коробку передач с главной передачей в сборе.
15. Аккуратно установить раму на автомобиль. См. Раздел 2C, "Передняя подвеска".
16. Установить приемную трубу глушителя. См. Раздел 1G1, Выпускная система двигателя - 2.0 Дизель; Раздел 1G2, Выпускная система двигателя - FAM II 2.4D; Раздел 1G3, Выпускная система двигателя - HFV6 3.2L.
17. Установить левый пылезащитный чехол.
18. Установить защиту картера двигателя. См. «Раздел 9N, рама и нижняя часть кузова».
19. Опустить автомобиль.
20. Снять DW110-060 с двигателя.
21. Установить верхние болты крепления коробки передач к двигателю.
Затянуть
- В случае с FAM II 2.4D или 2.0S Дизель затянуть верхние болты крепления коробки передач с главной передачей в сборе к двигателю моментом 75 Н·м (55 фунт-футов).
- В случае с HFV6 3.2L затянуть верхние болты крепления коробки передач с главной передачей в сборе к двигателю моментом 50 Н·м (37 фунт-футов).
22. Установить шпильку и трубку цилиндра привода сцепления.
23. Установить подвеску масляного бачка рулевого привода с усилителем.
24. Установить аккумулятор и поддон аккумулятора. См. Раздел 1E1, Электрическая система двигателя - 2.0 Дизель; Раздел 1E2, Электрическая система двигателя - FAM II 2.4D; Раздел 1E3, Электрическая система двигателя - HFV6 3.2L.
25. Удалить воздух из системы гидропривода. См. Раздел 5C, "Сцепление".
26. Отрегулировать трос управления переключением. См. «Регулировка троса управления переключением» в данном разделе.
27. Проверить уровень жидкости. См. «Процедура проверки жидкости коробки передач с главной передачей в сборе» в данном разделе.
