Процедура снятия
1. Отсоедините отрицательный кабель аккумулятора.
2. Снимите нижний щиток двигателя.
3. Отсоединить разъём нижнего нагреваемого датчика кислорода (2 ряд цилиндров).

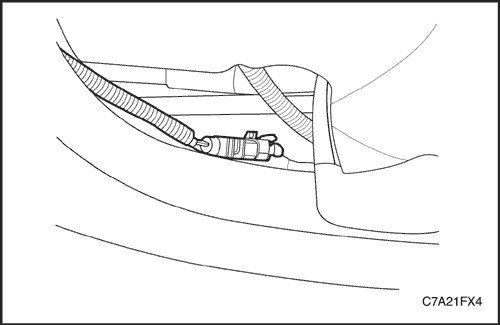

4. Отсоединить разъём нижнего нагреваемого датчика кислорода (1 ряд цилиндров).

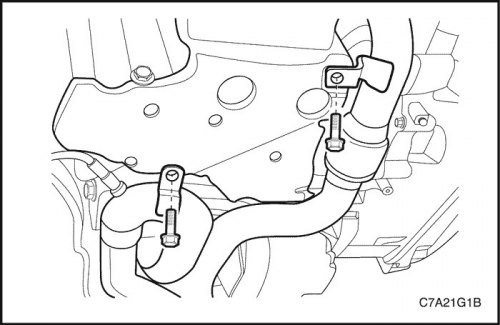

5. Удалить винты крепления кронштейна приемной трубы глушителя к масляному поддону.
6. Удалить гайки крепления каталитического нейтрализатора к приемной трубе глушителя 1 и 2 рядов цилиндров.
7. Удалить прокладку между каталитическим нейтрализатором и приемной трубой глушителя.

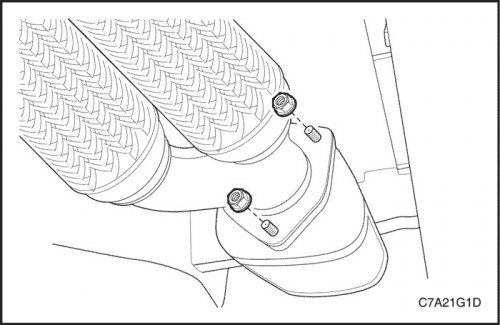

8. Удалить гайки (3 позиции) крепления приемной трубы глушителя к каталитическому нейтрализатору на днище (UCC).
9. Удалить прокладку между приемной трубой глушителя и каталитическим нейтрализатором на днище.
10. Снимите переднюю выхлопную трубу.
11. Очистить уплотнительные поверхности фланца каталитического нейтрализатора, расположенного на днище (UCC), и приемной трубы глушителя.
12. Проверить приемную трубу глушителя на отверстия, повреждения, разошедшиеся швы и другие дефекты, которые могут позволить выхлопным парам попасть в салон.
Процедура установки
1. Удалить гайки (3 позиции) крепления приемной трубы глушителя к каталитическому нейтрализатору на днище и прокладкой.
Затянуть: Затянуть гайки крепления приемной трубы глушителя к каталитическому нейтрализатору на днище моментом 30 Н·м (22 lb-ft).

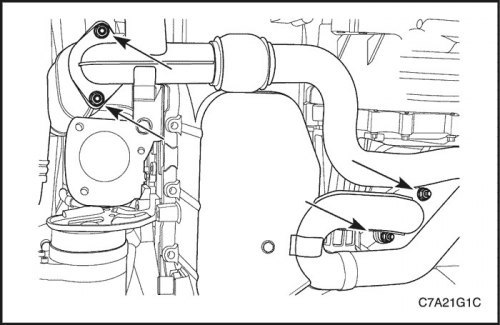

2. Установить гайки крепления фланца каталитического нейтрализатора к приемной трубе глушителя с прокладками на 1 и 2 рядах цилиндров.
Затянуть: Затянуть гайки крепления каталитического нейтрализатора к приемной трубе глушителя моментом 40 Н·м (30 lb-ft).
3. Установить винты крепления кронштейна приемной трубы глушителя к масляному поддону.
Затянуть: Затянуть крепежные болты опорного кронштейна приемной трубы глушителя моментом 40 Н·м (30 lb-ft).
4. Присоединить разъёмы нижних нагреваемых датчиков кислорода.
5. Установите нижний щиток двигателя.
6. Присоедините отрицательный кабель аккумулятора.
