Приемная труба — снятие и установка (Audi A6 C5 Allroad)

  • Главная
  • Ауди
  • А6
  • C5 Allroad (1999-2005)
  • Двигатель и системы
  • Выхлопная система
  • Приемная труба — снятие и установка
0
Оглавление: Снятие ↓ Установка ↓

Снятие



Автомобили с бензиновым двигателем

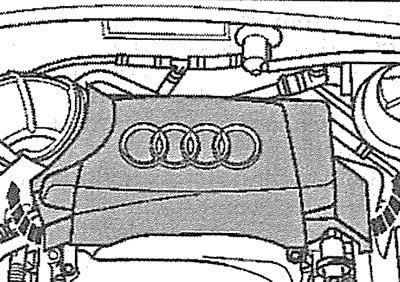

1. Снимите защитную крышку двигателя (см. стрелки на иллюстрации).

4.1. Снимите защитную крышку двигателя (см.…

4.1. Снимите защитную крышку двигателя (см. стрелки)


2. Отсоедините шланг охлаждающей жидкости от расширительного бачка, сняв хомут 1 (см. иллюстрацию). Заглушите отверстие шланга подходящей пробкой или пережмите зажимом.

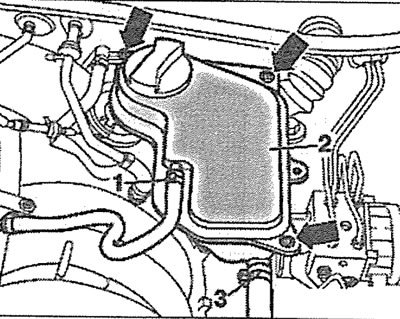

4.2. Отсоедините шланг охлаждающей жидкости от…

4.2. Отсоедините шланг охлаждающей жидкости от расширительного бачка, сняв хомут 1


3. Вывинтите болты (см. стрелки на иллюстрации 4.2) крепления расширительного бачка охлаждающей жидкости.

4. Отсоедините штекер датчика уровня охлаждающей жидкости и сместите расширительный бачок в сторону от места работ, не отсоединяя от него шланг 3 охлаждающей жидкости (см. иллюстрацию 4.2).



5. Вывинтите болты (см.стрелки на иллюстрации) и отсоедините от клапана системы дожигания шланг подачи воздуха.

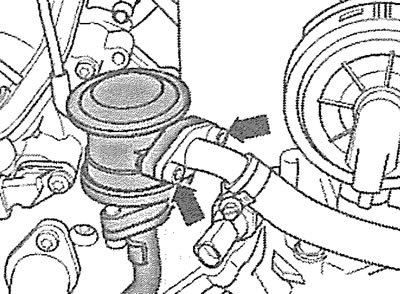

4.5. Вывинтите болты (см. стрелки) и отсоедините…

4.5. Вывинтите болты (см. стрелки) и отсоедините от клапана системы дожигания шланг подачи воздуха


6. Ослабьте затяжку хомута (см. стрелку на иллюстрации) и отсоедините шланг вентиляции картера от впускного коллектора.

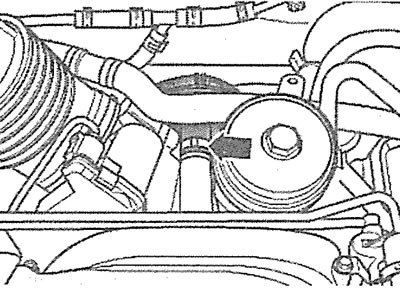

4.6. Ослабьте затяжку хомута (см. стрелку) и…

4.6. Ослабьте затяжку хомута (см. стрелку) и отсоедините шланг вентиляции картера от впускного коллектора


7. Снимите крышку 2 воздушного фильтра и отсоедините воздухозаборник 1 (см. иллюстрацию).

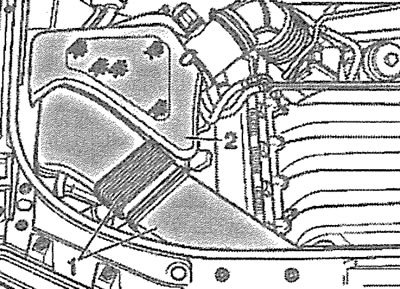

4.7. Снимите крышку 2 воздушного фильтра и…

4.7. Снимите крышку 2 воздушного фильтра и отсоедините воздухозаборник 1

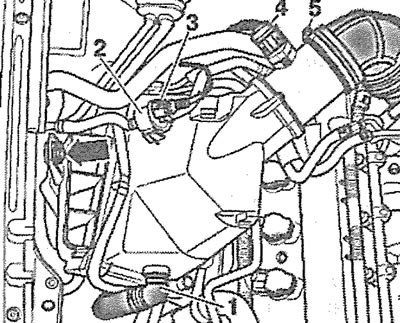

8. Отсоедините штекер 3 от электромагнитного клапана 2 продувки адсорбера и аккуратно снимите клапан с держателя (см. иллюстрацию).

4.8. Отсоедините штекер 3 от электромагнитного…

4.8. Отсоедините штекер 3 от электромагнитного клапана 2 продувки адсорбера и аккуратно снимите клапан с держателя


9. Отсоедините штекер 4 датчика массового расхода воздуха (см. иллюстрацию 4.8).

10. Аккуратно отсоедините шланг I насоса системы дожигания (см. иллюстрацию 4.8).

11. Отсоедините воздуховод, ослабив затяжку хомута 5 (см. иллюстрацию 4.8).

12. Вывинтите болт (см. стрелку на иллюстрации 4.8) и снимите корпус воздушного фильтра.

13. Отсоедините подающий воздуховод от дроссельной заслонки, сняв соответствующий хомут крепления (см. стрелку на иллюстрации).

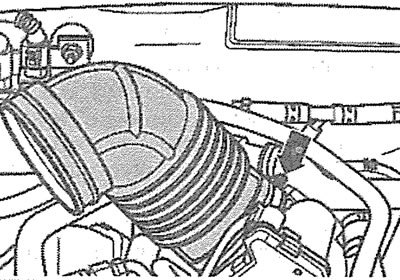

4.13. Отсоедините подающий воздуховод от…

4.13. Отсоедините подающий воздуховод от дроссельной заслонки, сняв соответствующий хомут крепления (см. стрелку)




14. Отсоедините от комбинированных клапанов системы дожигания шланг подачи воздуха, сняв хомут крепления (см. стрелку на иллюстрации).

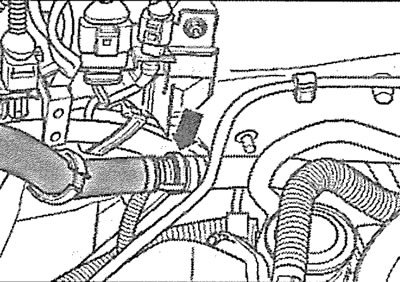

4.14. Отсоедините от комбинированных клапанов…

4.14. Отсоедините от комбинированных клапанов системы дожигания шланг подачи воздуха, сняв хомут крепления (см. стрелку)

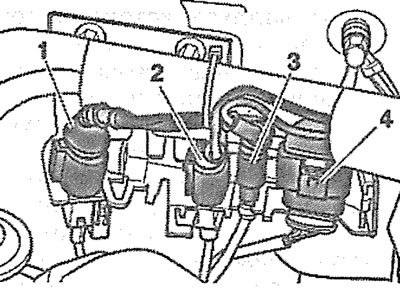

15. Высвободите из держателей и отсоедините штекеры 1-4 лямбда-зондов (кислородных датчиков), а затем высвободите из креплений провода датчиков (см. иллюстрацию).

4.15. Высвободите из держателей и отсоедините…

4.15. Высвободите из держателей и отсоедините штекеры 1-4 лямбда-зондов (кислородных датчиков)


16. Отвинтите гайки 2 и 3 крепления приемной трубы с основным и дополнительным катализаторами. Затем снимите соответствующее переднее колесо (см. иллюстрацию).

4.16. Отвинтите гайки 2 и 3 крепления приемной…

4.16. Отвинтите гайки 2 и 3 крепления приемной трубы с основным и дополнительным катализаторами




17. Автомобили со стояночным отопителем. Вывинтите болты (см. стрелки на иллюстрации) крепления выпускной трубы отопителя к брызговику двигателя.

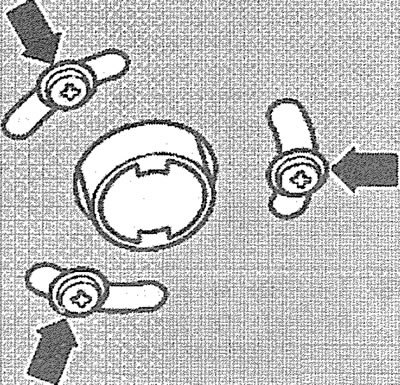

4.17. Вывинтите болты (см. стрелки) крепления…

4.17. Вывинтите болты (см. стрелки) крепления выпускной трубы отопителя к брызговику двигателя. Автомобили со стояночным отопителем

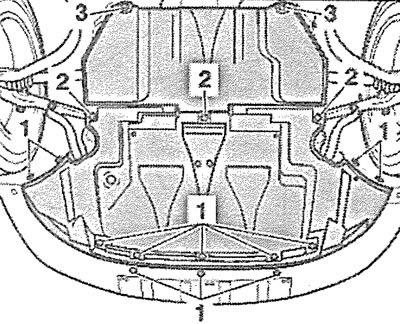

18. Вывинтите болты/отожмите фиксаторы 1-3 и снимите брызговик двигателя (см. иллюстрацию).

4.18. Вывинтите болты/отожмите фиксаторы 1-3 и…

4.18. Вывинтите болты/отожмите фиксаторы 1-3 и снимите брызговик двигателя


19. Снимите теплозащитный щиток 1 левого/правого приводного вала (в зависимости от какой головки блока цилиндров отсоединяется приемная труба - правой или левой) (см. иллюстрацию).

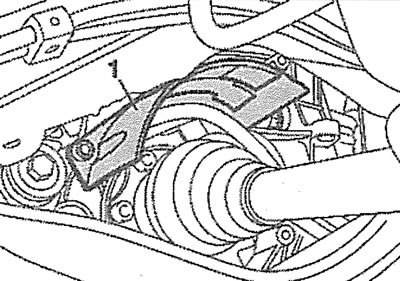

4.19. Снимите теплозащитный щиток 1 левого…

4.19. Снимите теплозащитный щиток 1 левого приводного вала




20. Снимите приводной вал.

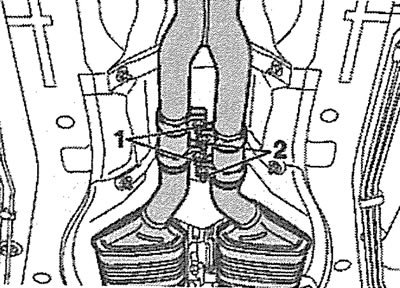

21. Вывинтите стяжные болты 1 и 2 хомутов крепления приемных труб (см. иллюстрацию).

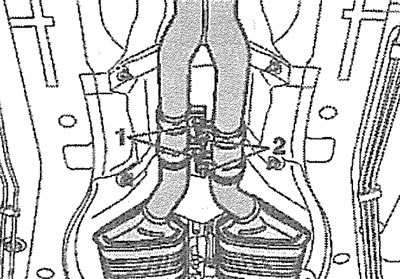

4.21. Вывинтите стяжные болты 1 и 2 хомутов…

4.21. Вывинтите стяжные болты 1 и 2 хомутов крепления приемных труб


22. Вывинтите болты (см. стрелки на иллюстрации) и снимите оба теплозащитных щитка.

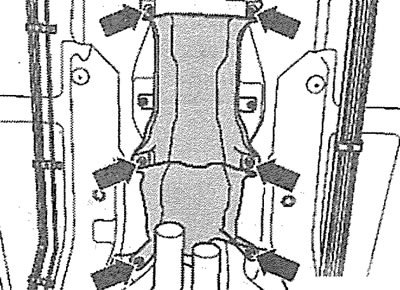

4.22. Вывинтите болты (см. стрелки) и снимите оба…

4.22. Вывинтите болты (см. стрелки) и снимите оба теплозащитных щитка


23. Вывинтите болты (см. стрелки на иллюстрации) и снимите теплозащитный щиток коробки переключения передач.

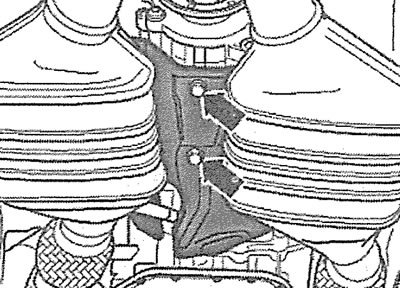

4.23. Вывинтите болты (см. стрелки) и снимите…

4.23. Вывинтите болты (см. стрелки) и снимите теплозащитный щиток коробки переключения передач

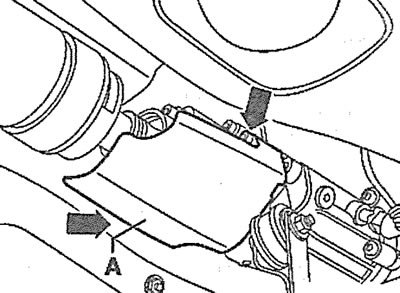

24. Снимите теплозащитный щиток А карданного вала (см. стрелки на иллюстрации).

4.24. Снимите теплозащитный щиток А карданного…

4.24. Снимите теплозащитный щиток А карданного вала (см. стрелки)


25. Отсоедините карданный вал от КПП, вывинтив болты его крепления к фланцу, опустите карданный вал на трубы системы выпуска ОГ или подвяжите вал проволокой на кузове.

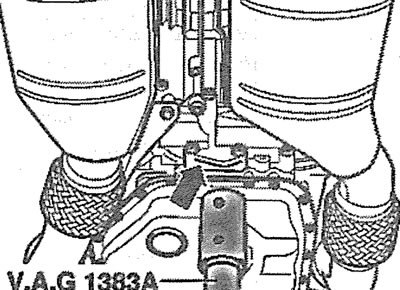

26. Установите опору или гаражный подъемник под силовой блок, а именно на участок, указанный стрелкой на иллюстрации.

4.26. Установите опору или гаражный подъемник под…

4.26. Установите опору или гаражный подъемник под силовой блок, а именно на участок, указанный стрелкой


27. Вывинтите болты 2 и 3, а затем - болты 1 и 4 крепления надрамника (см. иллюстрацию).

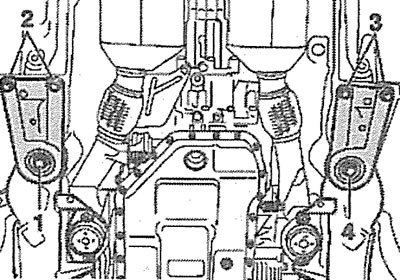

4.27. Вывинтите болты 2 и 3, а затем болты 1 и 4…

4.27. Вывинтите болты 2 и 3, а затем болты 1 и 4 крепления надрамника




28. Аккуратно опустите коробку передач и надрамник с помощью гаражного подъемника.

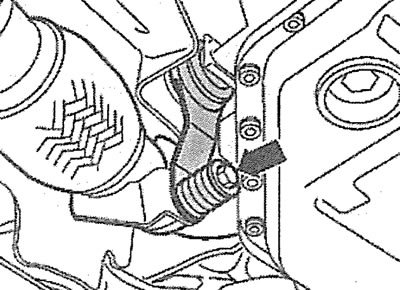

29. Вывинтите болт (см. стрелку на иллюстрации) крепления накладки приемной трубы.

4.29. Вывинтите болт (см. стрелку) крепления…

4.29. Вывинтите болт (см. стрелку) крепления накладки приемной трубы


30. Высвободите провода лямбда-зондов из держателей.

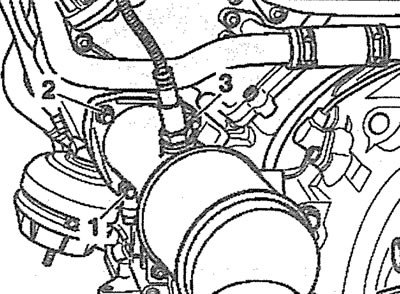

31. Отвинтите гайки 1 и 3 крепления приемной трубы с основным и дополнительным катализаторами к выпускному коллектору (см. иллюстрацию) и аккуратно снимите трубу.

4.31. Отвинтите гайки 1 и 3 крепления приемной…

4.31. Отвинтите гайки 1 и 3 крепления приемной трубы с основным и дополнительным катализаторами к выпускному коллектору


Автомобили с дизельным двигателем

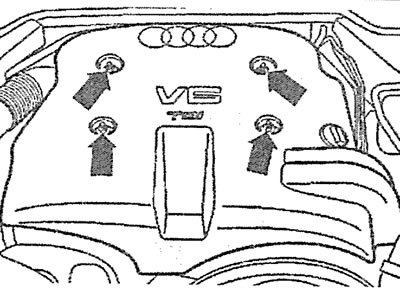

32. Вывинтите болты (см. стрелки на иллюстрации) крепления и снимите верхнюю защитную крышку двигателя.

4.32. Вывинтите болты (см. стрелки) крепления и…

4.32. Вывинтите болты (см. стрелки) крепления и снимите верхнюю защитную крышку двигателя

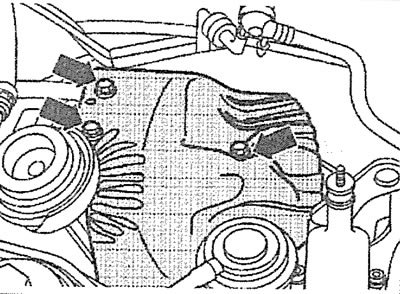

33. Автомобили с двигателем AFB, AKN. Вывинтите болты (см. стрелки на иллюстрации) крепления и снимите теплозащитный щиток турбонагнетателя.

4.33. Вывинтите болты (см. стрелки) крепления и…

4.33. Вывинтите болты (см. стрелки) крепления и снимите теплозащитный щиток турбонагнетателя. Автомобили с двигателем AFB, AKN

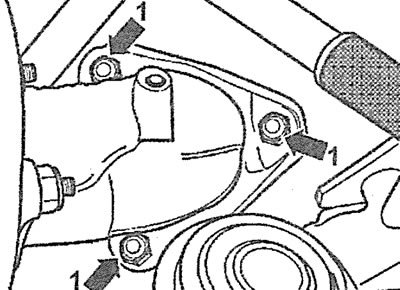

34. Вывинтите болты 1 (см. иллюстрации 4.34 и 4.34а) крепления и отсоедините приемную трубу с дополнительным катализатором от турбонагнетателя.

4.34. Вывинтите болты 1 крепления и отсоедините…

4.34. Вывинтите болты 1 крепления и отсоедините приемную трубу от турбонагнетателя. Автомобили с двигателем AFB.AKN

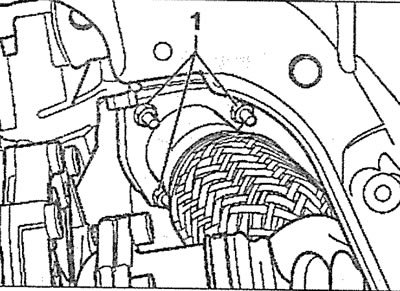

4.34а. Вывинтите болты 1 крепления и отсоедините…

4.34а. Вывинтите болты 1 крепления и отсоедините приемную трубу от турбонагнетателя. Автомобили с двигателем AKE, AYM, BAU, BCZ, BDG, BDH, BFC

35. Снимите переднее левое колесо.

36. Автомобили со стояночным отопителем. Вывинтите болты (см. стрелки на иллюстрации) крепления выпускной трубы отопителя к брызговику двигателя.

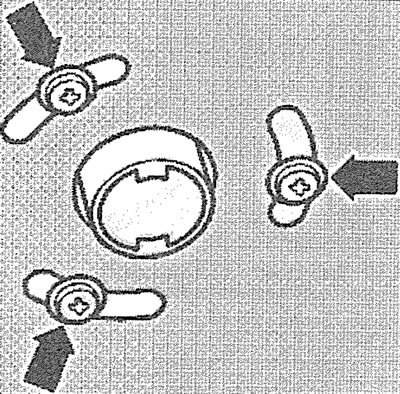

4.36. Вывинтите болты (см. стрелки) крепления…

4.36. Вывинтите болты (см. стрелки) крепления выпускной трубы отопителя к брызговику двигателя. Автомобили со стояночным отопителем


37. Вывинтите болты/отожмите фиксаторы 1-3 и снимите брызговик двигателя (см. иллюстрацию).

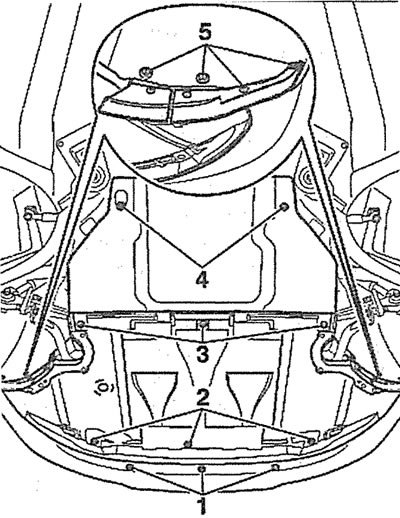

4.37. Вывинтите болты/отожмите фиксаторы 1-3 и…

4.37. Вывинтите болты/отожмите фиксаторы 1-3 и снимите брызговик двигателя

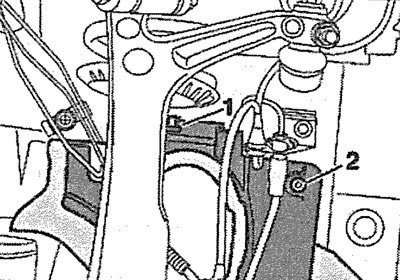

38. Вывинтите болт 2, отожмите фиксатор 1 и снимите защитный щиток левого приводного вала (см. иллюстрацию).

4.38. Вывинтите болт 2, отожмите фиксатор 1 и…

4.38. Вывинтите болт 2, отожмите фиксатор 1 и снимите защитный щиток левого приводного вала


39. Снимите теплозащитный щиток 1 левого приводного вала (см. иллюстрацию).

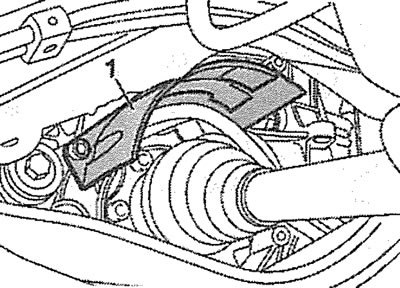

4.39. Снимите теплозащитный щиток 1 левого…

4.39. Снимите теплозащитный щиток 1 левого приводного вала


40. Отвинтите гайку(см.стрелку на иллюстрации) крепления накладки приемной трубы.

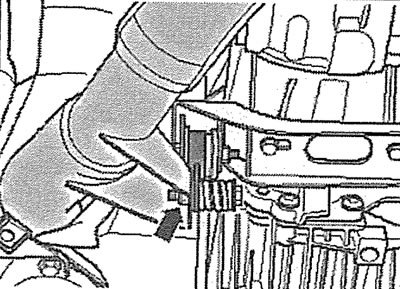

4.40. Отвинтите гайку (см. стрелку) крепления…

4.40. Отвинтите гайку (см. стрелку) крепления накладки приемной трубы


41. Вывинтите стяжные болты 1 и 2 хомутов крепления приемных труб и аккуратно снимите приемную трубу (см. иллюстрацию).

4.41. Вывинтите стяжные болты 1 и 2 хомутов…

4.41. Вывинтите стяжные болты 1 и 2 хомутов крепления приемных труб


Установка



Установка приемной трубы производится в последовательности, обратной снятию.
Статья проверена экспертом: Станислав Зиновьев
