Снятие
1. Отсоедините дополнительный катализатор.
2. Снимите крышку 2 воздушного фильтра и отсоедините воздухозаборник 1 (см. иллюстрацию).

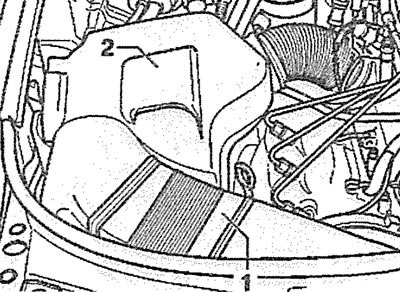

7.2. Снимите крышку 2 воздушного фильтра и отсоедините воздухозаборник 1
3. Отсоедините от корпуса воздушного фильтра штекер 4 и шланг 2, ослабив затяжку хомута 3 (см. иллюстрацию).

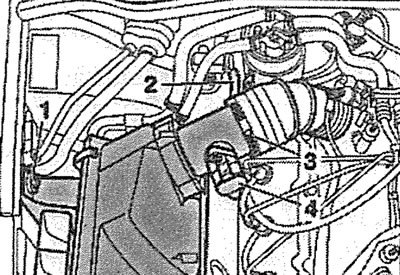

7.3. Отсоедините от корпуса воздушного фильтра штекер 4 и шланг 2, ослабив затяжку хомута 3
4. Вывинтите болт 1 крепления (см. иллюстрацию 7.3) и снимите корпус воздушного фильтра.
5. Отсоедините от подающего воздуховода воздушного фильтра шланг турбонагнетателя, ослабив хомуты его крепления (см. стрелки на иллюстрации).

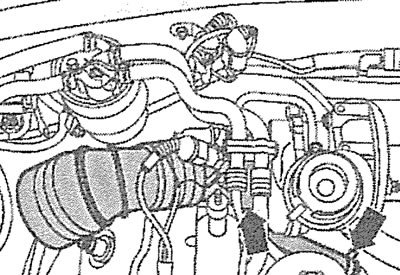

7.5. Отсоедините от подающего воздуховода воздушного фильтра шланг турбонагнетателя, ослабив хомуты его крепления (см. стрелки)
6. Отсоедините шланг (см. стрелку на иллюстрации) низкого давления от вакуумного клапана привода лопаток турбины нагнетателя.

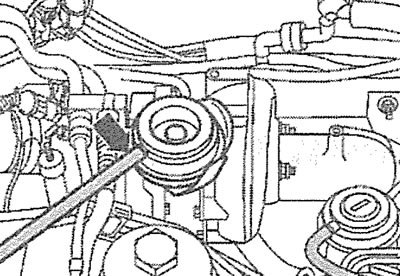

7.6. Отсоедините шланг (см. стрелку) низкого давления от вакуумного клапана привода лопаток турбины нагнетателя
7. Ослабьте затяжку хомутов 1 и отсоедините шланг от турбонагнетателя, подав его по направлению, указанному стрелкой на иллюстрации.

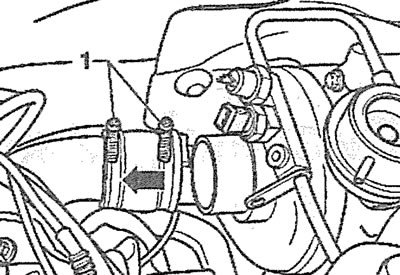

7.7. Ослабьте затяжку хомутов 1 и отсоедините шланг от турбонагнетателя, подав его по направлению, указанному стрелкой
8. Высвободите маслопровод из держателя 1 и отсоедините его от турбонагнетателя, а при необходимости - из держателя 2 на головке блока цилиндров (см. иллюстрацию).

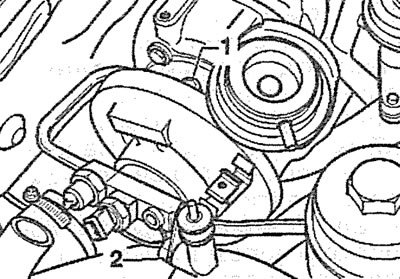

7.8. Высвободите маслопровод из держателя 1 и отсоедините его от турбонагнетателя, а при необходимости - из держателя 2 на головке блока цилиндров
9. Отвинтите четыре гайки крепления турбонагнетателя к опорному кронштейну и снимите турбонагнетатель (см. иллюстрацию).
(Перейдите к источнику по ссылке: «Autoinstruction.ru»)

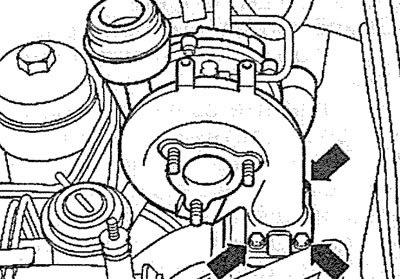

7.9. Отвинтите четыре гайки крепления турбонагнетателякопорномукронштейну и снимите турбонагнетатель
Установка
Установка турбонагнетателя производится в последовательности, обратной снятию.
