Снятие
Перед началом работ убедитесь, что все детали холодные.
Если автомобиль оборудован датчиком кислорода, снимите центральную консоль пола.

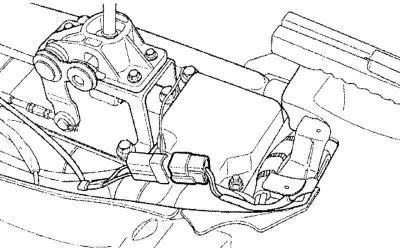

Рис. 3.209. Расположение электрического разъема датчика кислорода
Отсоедините электрический разъем датчика кислорода (рис. 3.209).

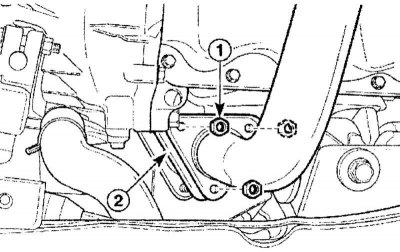

Рис. 3.210. Расположение гаек (1) крепления приемной выхлопной трубы к выпускному коллектору и прокладки (2)
Отверните гайки 1 (рис. 3.210) и снимите приемную выхлопную трубу с выпускного коллектора или верхнего каталитического нейтрализатора.
Снимите прокладку 2.
Проверьте прокладку на отсутствие повреждений или изломов.

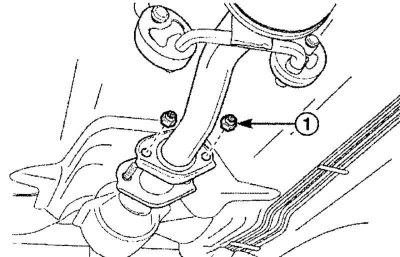

Рис. 3.211. Расположение гаек (1) крепления приемной выхлопной трубы к переднему глушителю
Источник статьи доступен на сайте [Autoinstruction.ru]
Отверните гайки 1 (рис. 3.211) и снимите приемную выхлопную трубу с переднего глушителя.
Очистите привалочные поверхности на фланце приемной выхлопной трубы и выпускного коллектора. Проверьте выхлопную трубу и каталитический нейтрализатор на отсутствие отверстий, открытых швов или других повреждений, могущих привести к просачиванию отработавших газов в салон автомобиля.
Установка
Используя гайки и прокладку, закрепите приемную выхлопную трубу и каталитический нейтрализатор в сборе к выпускному коллектору. Затяните гайки моментом до 25—35 Н·м.
Установите переднюю выхлопную трубу и каталитический нейтрализатор в сборе к фланцу переднего глушителя. Закрепите гайками переднюю выхлопную трубу и каталитический нейтрализатор в сборе. Затяните гайки моментом до 25—35 Н·м.
Убедитесь, что компоненты системы выпуска не соприкасаются с нижней частью кузова.
Подсоедините электрический разъем датчика кислорода.
Установите консоль пола.
